BORING SYSTEM 323
Полуавтоматический многошпиндельный сверлильный станок с 3 головками: с 1 горизонтальной неподвижной головкой и 2 поворотными вертикальными головками
Для горизонтального и вертикального сверления в деревянных панелях; для изготовления крупногабаритных предметов мебели. Идеальное решение для производителей книжных шкафов, стеллажных полок и гардеробных.
– Компактный размер: 2 кв.м.
– Устройства быстрой настройки и 3 сверлильные головки, работающие одновременно, значительно ускоряют рабочий процесс по сравнению с одноголовочным расточным станком
За более чем тридцатилетний опыт было произведено более 3000 станков. Станки 100% итальянского производства соответствуют высочайшим стандартам качества благодаря “бережливому” производственному процессу, также известному как “Система Toyota”.
Цена: по запросу
Технические характеристики модели
2 вертикальные, поворотные, параллельные сверлильные головки с 23 шпинделями каждая, скользящие по призматическим направляющим и шарикоподшипникам; точное позиционирование с помощью цифровых индикаторов, микрометрических регулировочных устройств и пневматической системы фиксации.
Регулировка глубины растачивания с помощью цифровых счетчиков
1 стационарная горизонтальная сверлильная головка с 23 шпинделями, с запатентованной спиральной системой для быстрой регулировки глубины растачивания и цифровыми счетчиками для точной настройки высоты растачивания
Расстояние между первым и последним шпинделем каждой головки: 704 мм и 32 мм между осями
Электроприводы для выбора каждой сверлильной головки в течение рабочего цикла
Быстросменные шпиндели
Готовые к подключению к пылесборнику
Изготовлены в соответствии со стандартами ЕС
СТАНДАРТНОЕ ОБОРУДОВАНИЕ
3 двигателя по 2 л.с.
2 прижимных устройства, поворачивающихся на угол от 0° до 90°, с деревянным бруском оптимальных размеров 750 x 106 x 30 мм
15 быстросменных патронов
Ограждение размером 3000 x 80 мм с 4 ручными фиксаторами nonius, скользящими по направляющим и шарикоподшипникам
Фиксатор для длинных панелей
Готов к подключению к пылесборнику
Упаковка: картонная коробка
Изготовлено в соответствии со стандартами ЕС
Больше информации

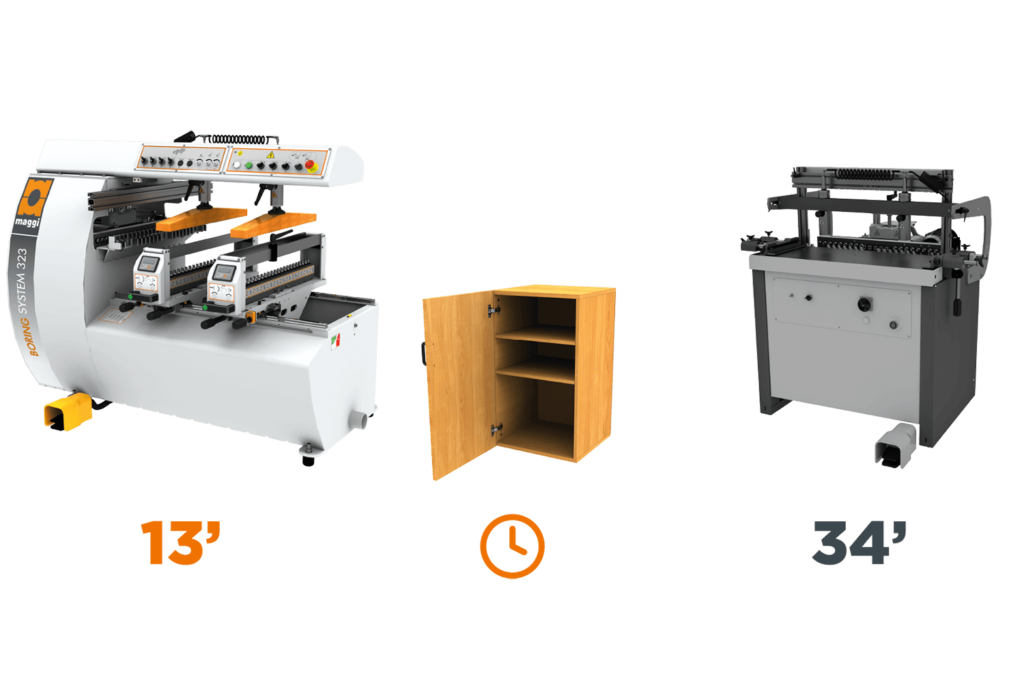

ВЫСОКАЯ ПРОИЗВОДИТЕЛЬНОСТЬ

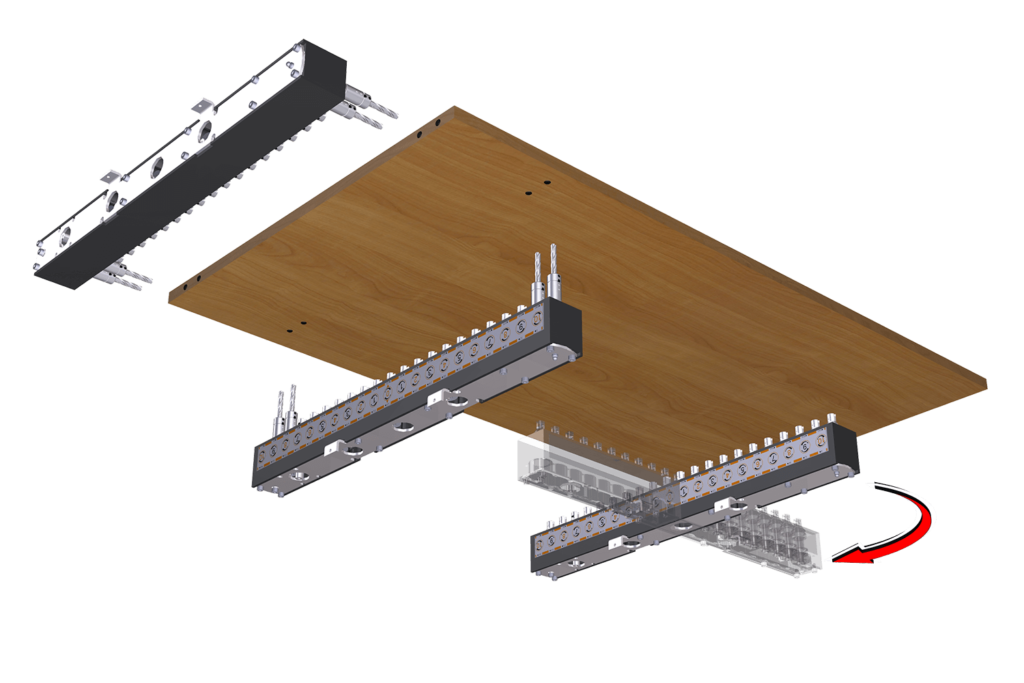

Он выполняет все операции сверления для сборки шкафа за два рабочих цикла: две вертикальные сверлильные головки просверливают отверстия для боковых панелей, а горизонтальная головка выполняет отверстия для стыков панелей.

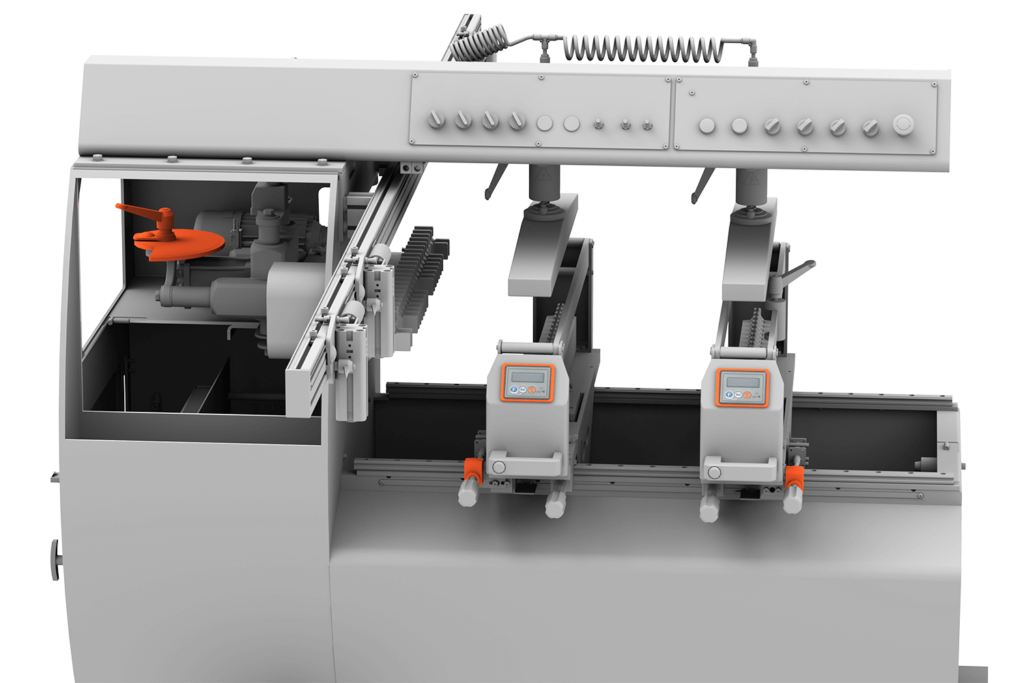

БЫСТРАЯ НАСТРОЙКА
Точное позиц-ние верт-х сверл-х головок благодаря пневм-й системе фиксации, цифровым индик-м и устр-м микрометр-й регулировки. Рег-ка глубины и высоты гориз-й головки также осущ-ся оперативно благодаря “спиральной системе” и цифровым счетчикам.

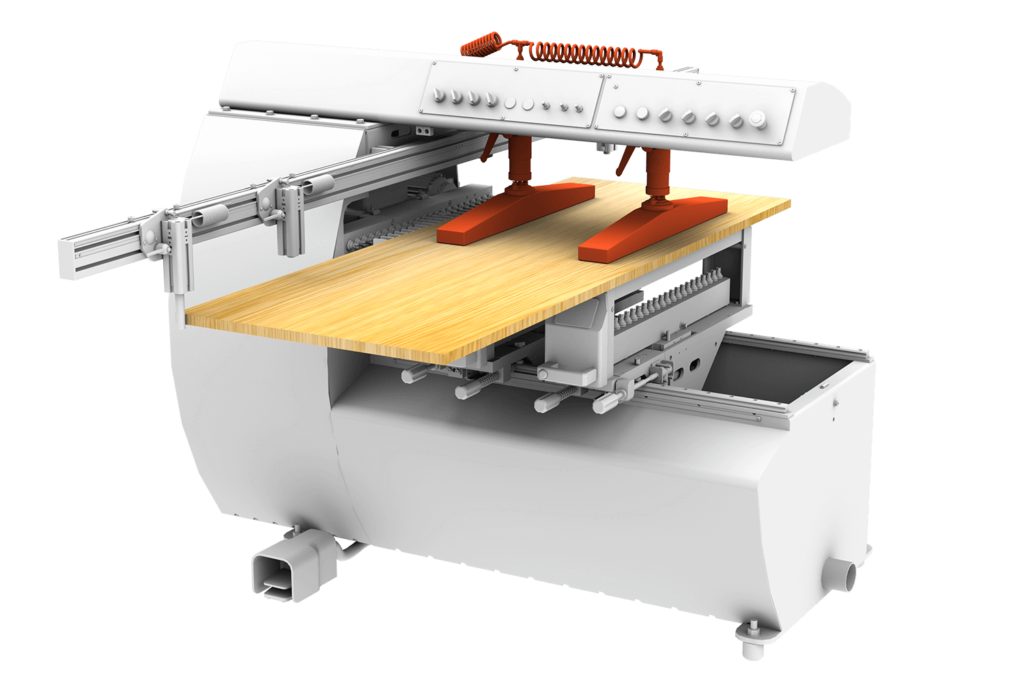

ЭФФЕКТИВНОЕ ПРИЖИМАНИЕ ПАНЕЛИ И ТОЧНОСТЬ СВЕРЛЕНИЯ

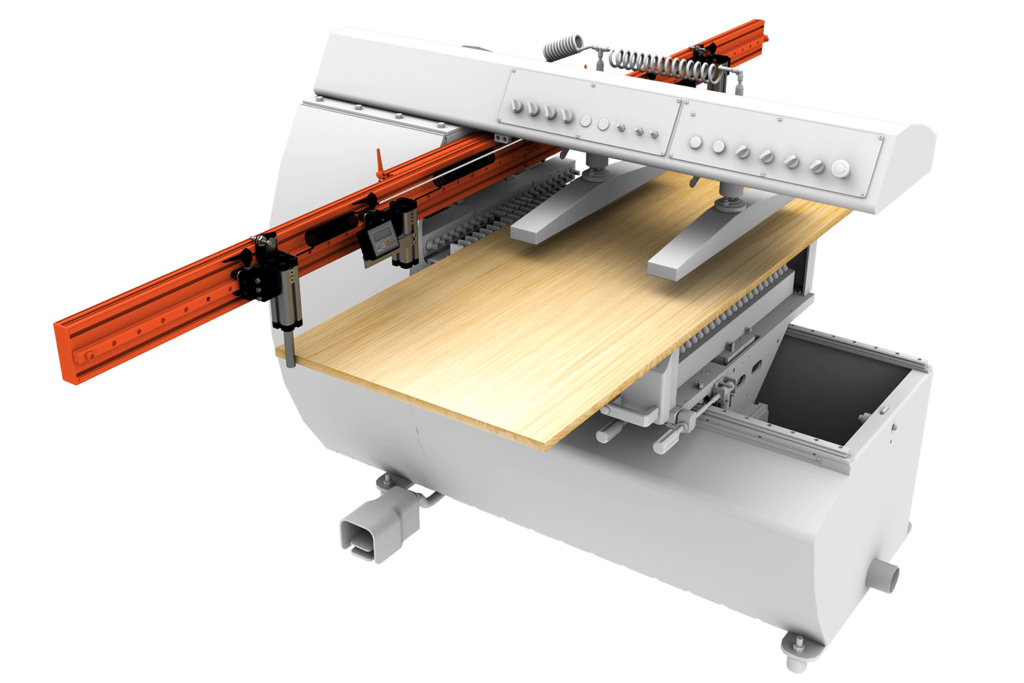

БЫСТРОЕ И ТОЧНОЕ ПОЗИЦИОНИРОВАНИЕ ПАНЕЛИ

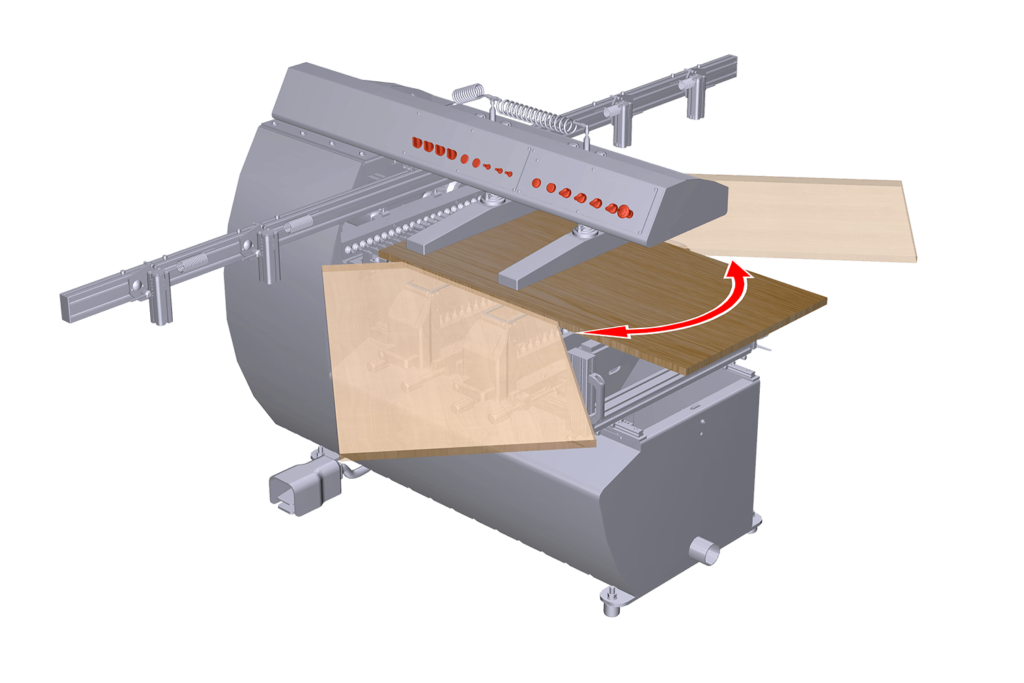

комфорт
БЫСТРО И ЭФФЕКТИВНО

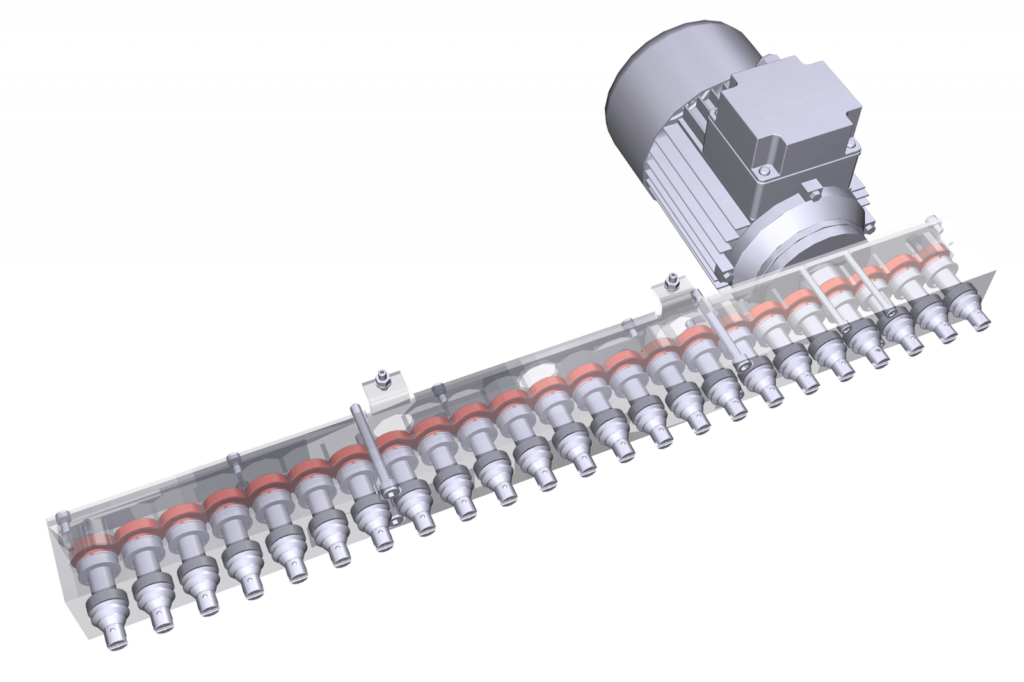

КРЕПКАЯ КОНСТРУКЦИЯ
Изготовлен из стали, создан для длительного использования, экологически безопасное покрытие против ржавления. Головка долота изготовлена из алюминия, в то время как внутренние шестерни изготовлены из отрезной стали.

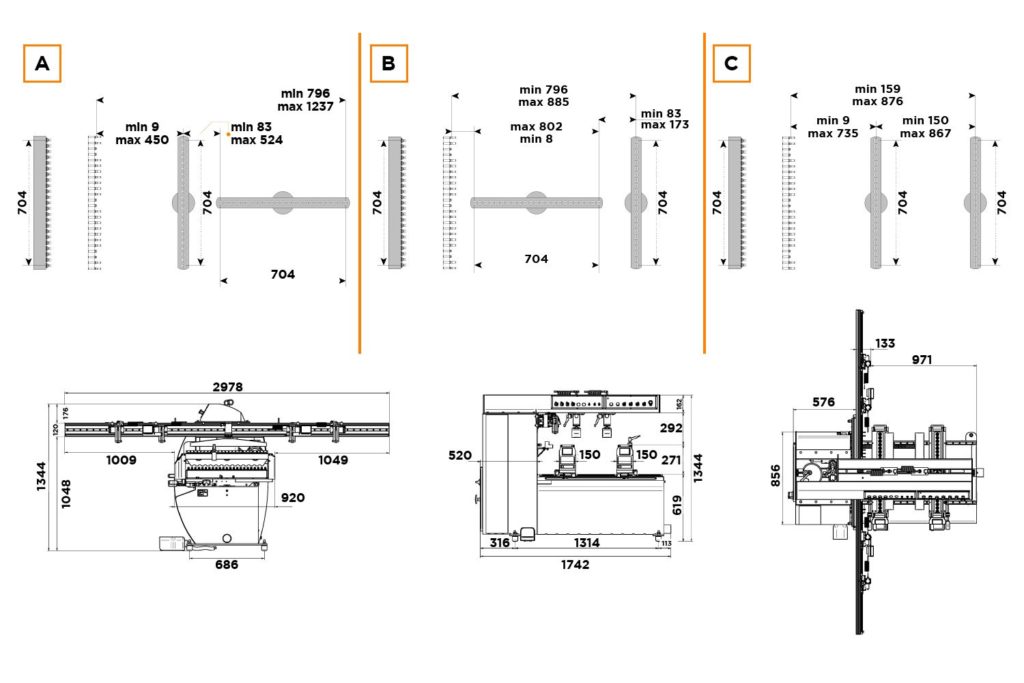

ТЕХНИЧЕСКИЙ лист
Сверлильные головы | 3 шт |
Расстояние между головками мин. - Макс. | 150–867 мм |
Шпиндели каждой головки | 23 шт |
Левый/правый шпиндели для каждой головки | 11 шт/12 шт |
Межосевой шпиндель | 32 мм |
Общее межосевое расстояние | 704 мм |
Расстояние между задней головкой № 1 и задним упором (мин.-макс.) | 9 - 450 мм |
Расстояние между передней головкой № 2 и задним упором (мин.-макс.) | 159–876 мм |
Макс. диаметр инструмента | 40 мм |
Макс. глубина сверления | 50 мм по вертикали/65 мм по горизонтали |
Высота рабочего стола | 900 мм |
Макс. толщина панели | 60 мм |
Макс. размеры панели | 870 х 3000 х 60 мм |
Кол-во двигателей | 2 л.с. / 1,5 кВт - 2800 об/мин (x 3) |
Стандартное пневматическое давление | БАР 6/8 |
Расход воздуха за рабочий цикл | 30 NL |
Колпак пылеулавливающий диам. | 80 мм |
Габаритные размеры (включая полностью выдвинутые боковые роликовые столы, включая установленный длинный упор) | 1790 х 1000 х 1350 мм |
Вес нетто | 750 кг |
Размеры упаковки (машина) | 1900 х 1150 х 1500 |
Размеры упаковки забора (в каждой коробке - всего 2 коробки) | _ |
Общий вес брутто | 850 кг |
Аксессуары

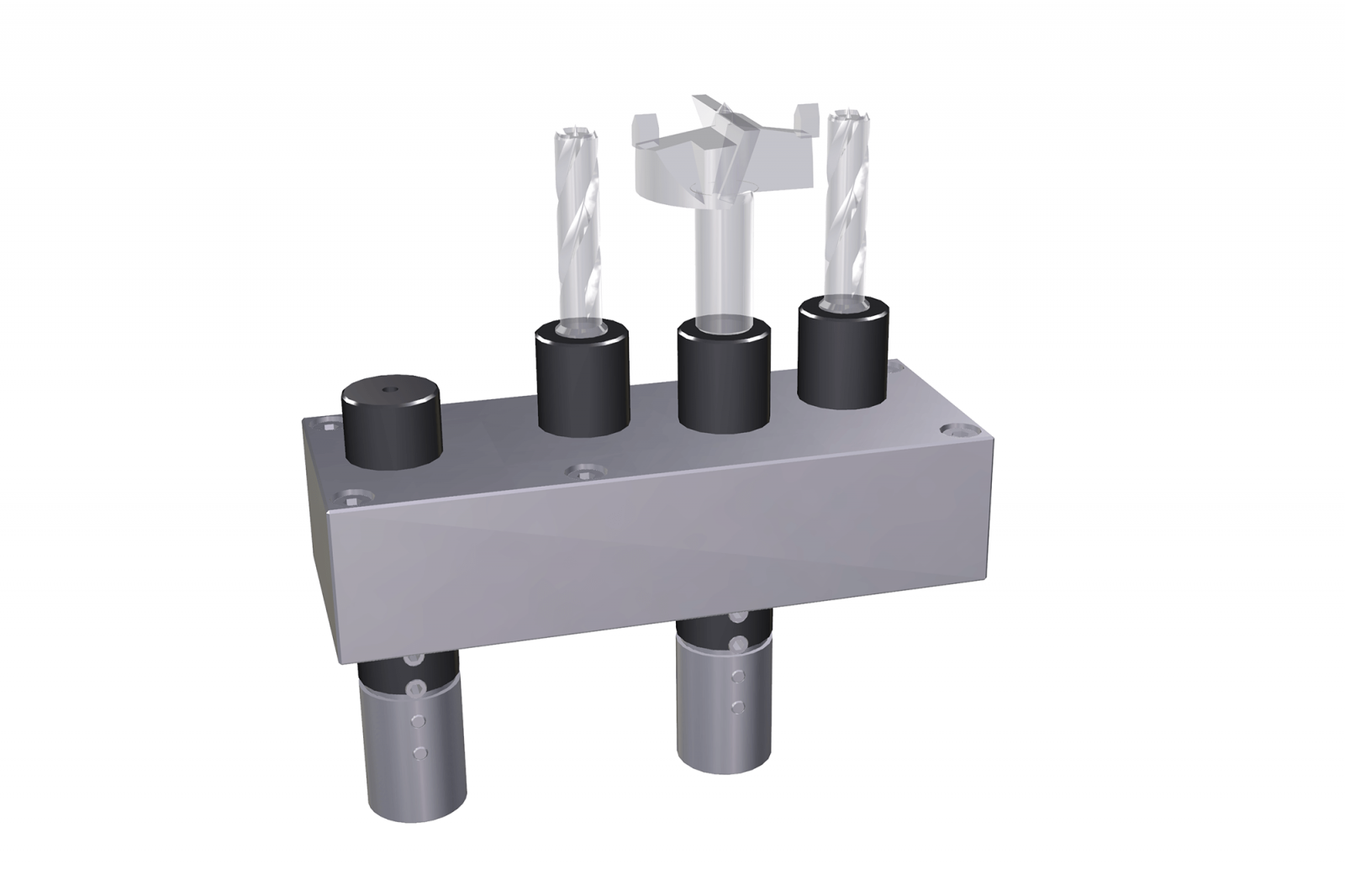

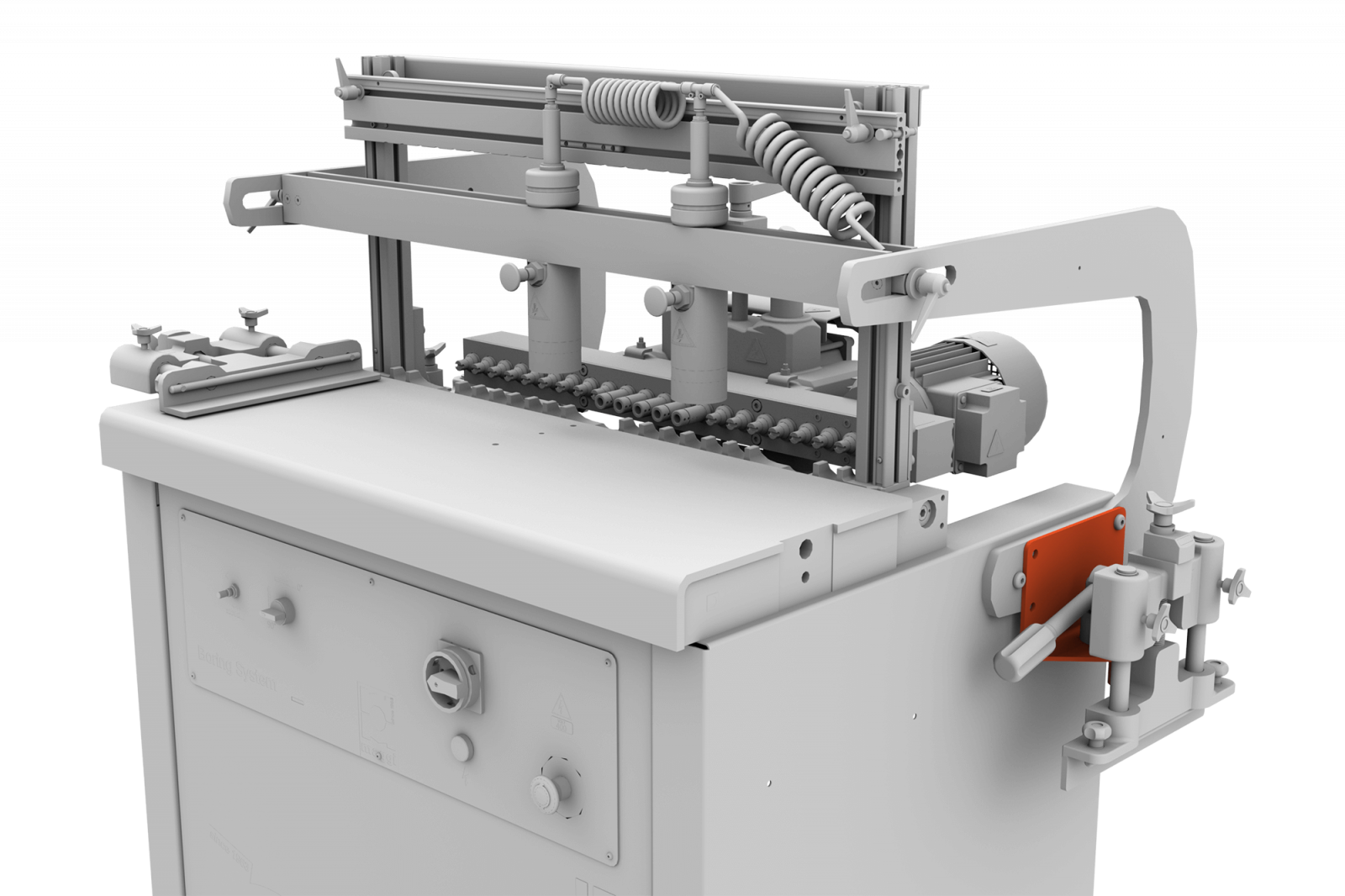

Быстрое сверление отверстий под петли

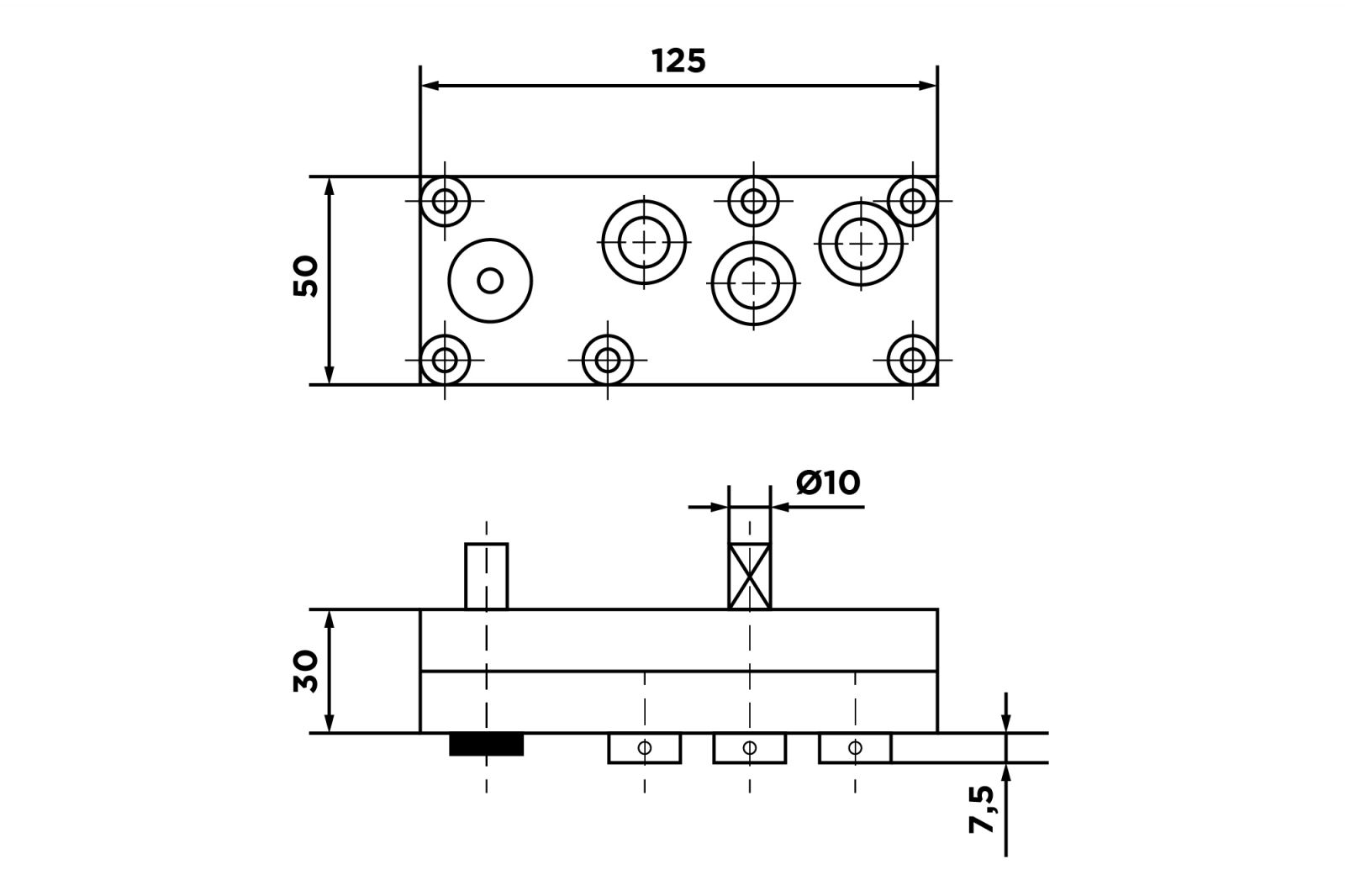

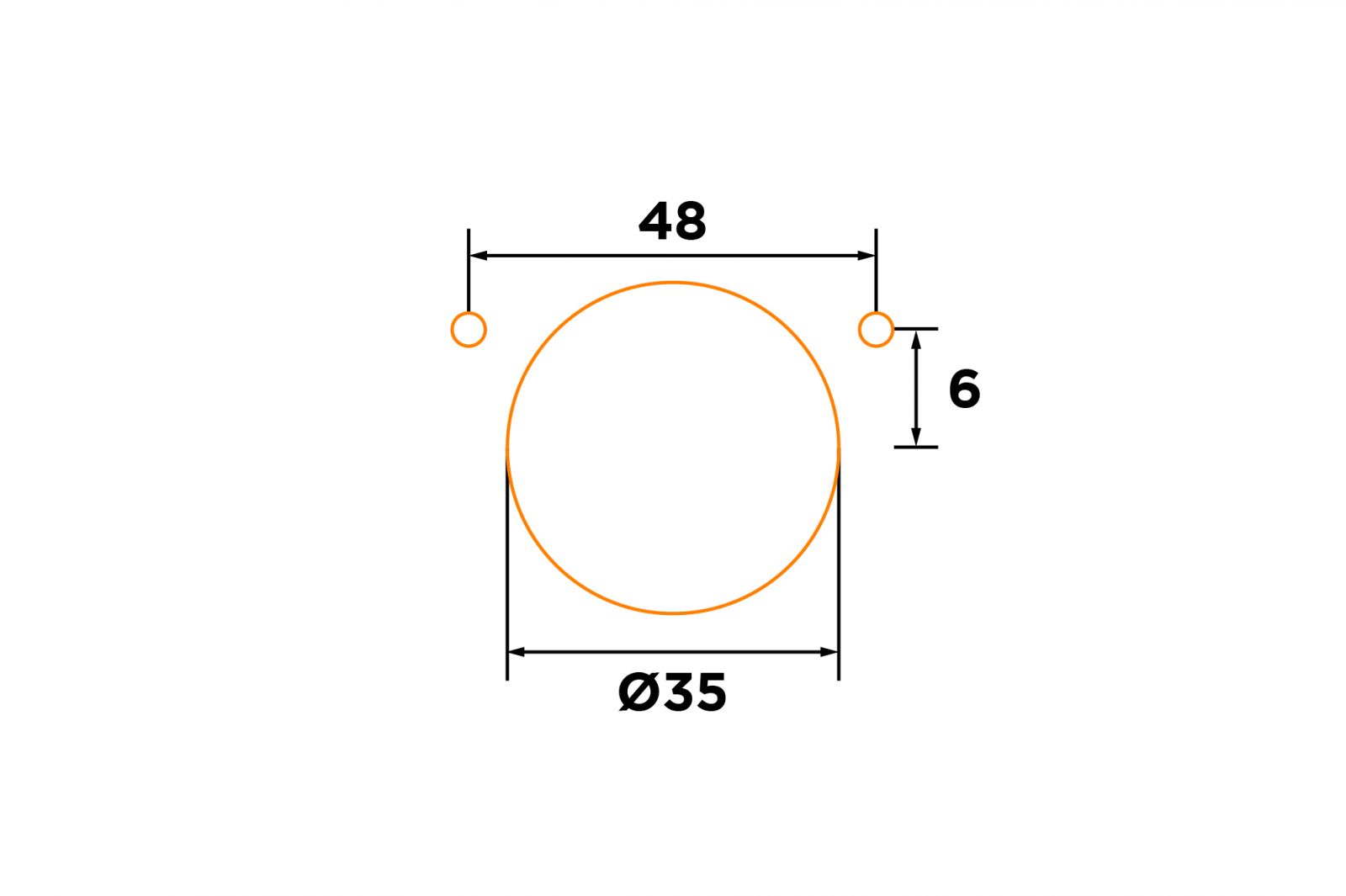

Сверлильный агрегат для петель типа "Salice"
Для просверливания трех отверстий для шарниров за один рабочий цикл.
СВЕРЛА В КОМПЛЕКТ НЕ ВХОДЯТ
CODE: 00008391
Быстрое сверление отверстий под петли

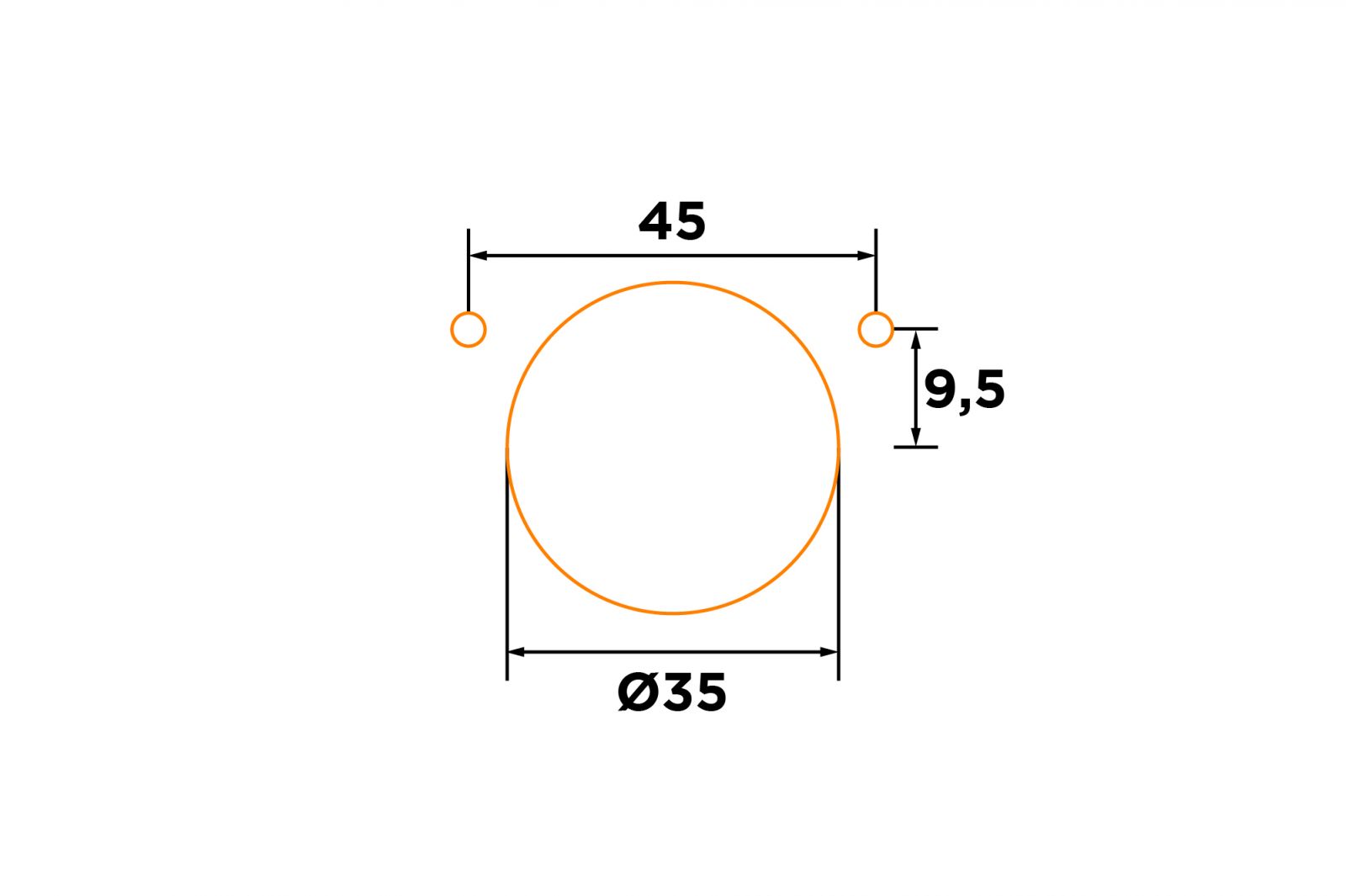

Сверлильный агрегат для петель типа "Blum"
Для просверливания трех отверстий для шарниров за один рабочий цикл.
СВЕРЛА В КОМПЛЕКТ НЕ ВХОДЯТ
CODE: 00008392
Быстрое сверление отверстий под петли

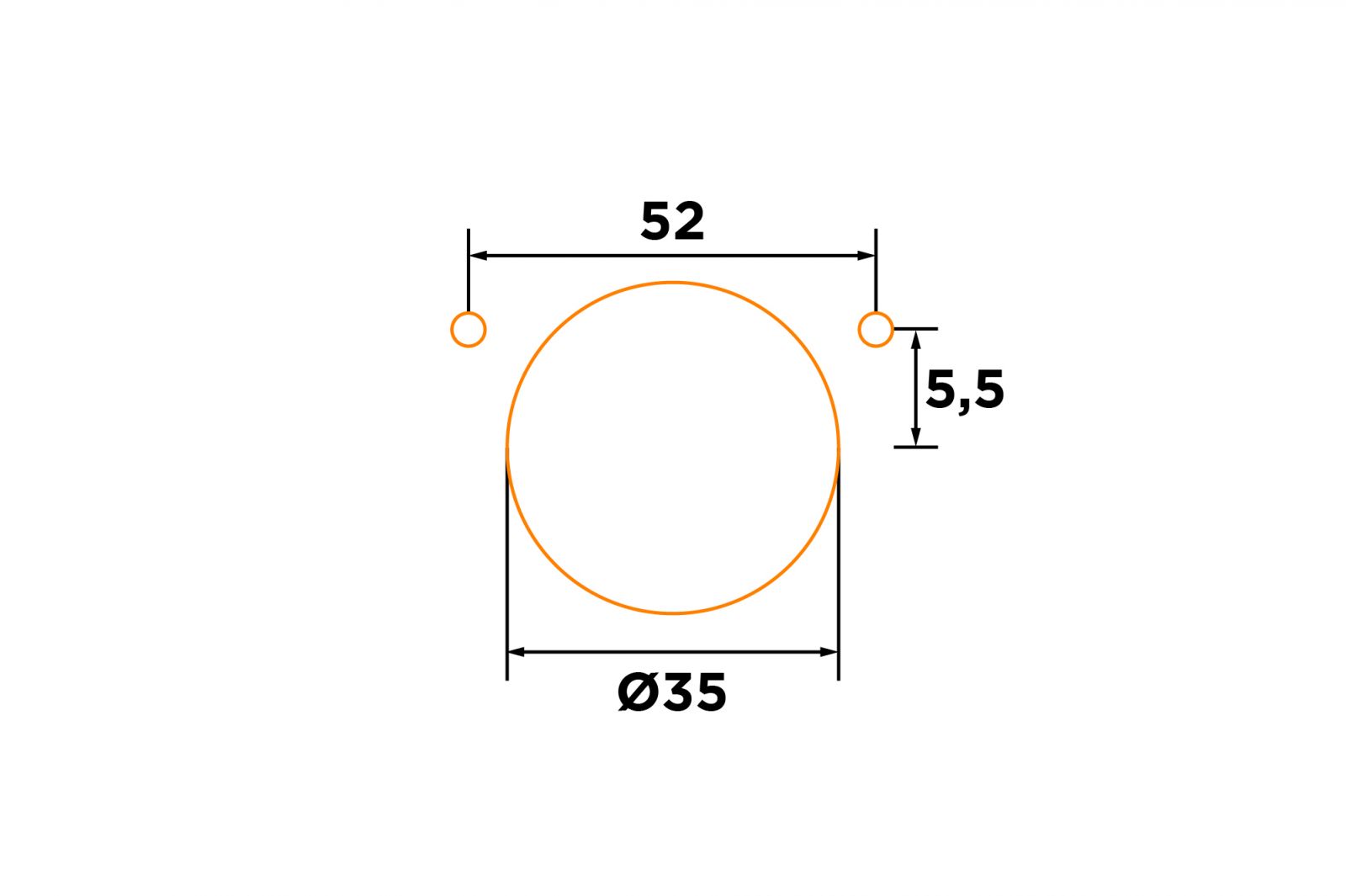

Сверлильный агрегат для петель типа "Hettich"
Для просверливания трех отверстий для шарниров за один рабочий цикл.
СВЕРЛА В КОМПЛЕКТ НЕ ВХОДЯТ
CODE: 00008393
Повысьте точность рабочего процесса

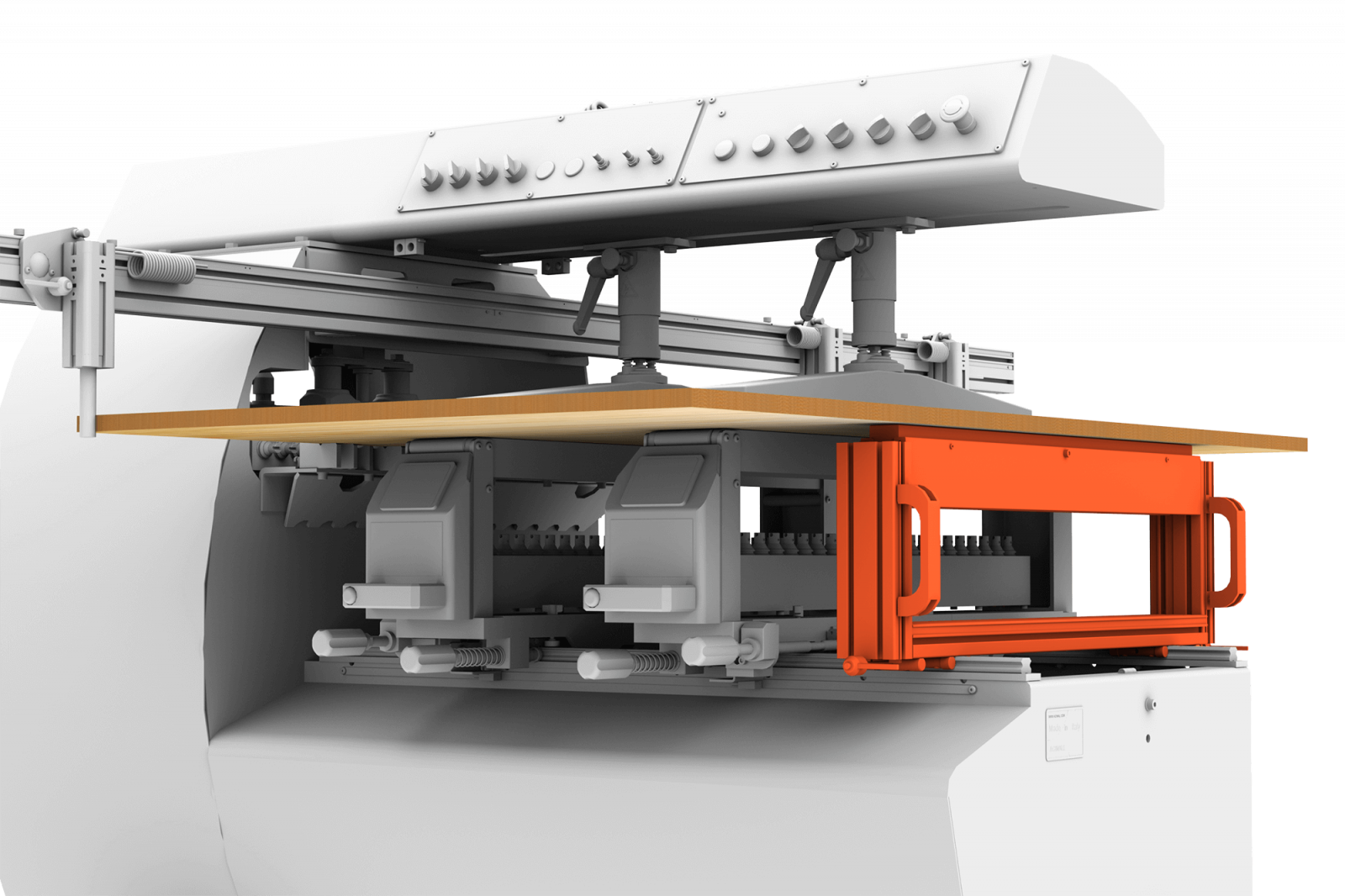

Дополнительная поддержка панели
CODE: 26800215
Повысьте точность рабочего процесса

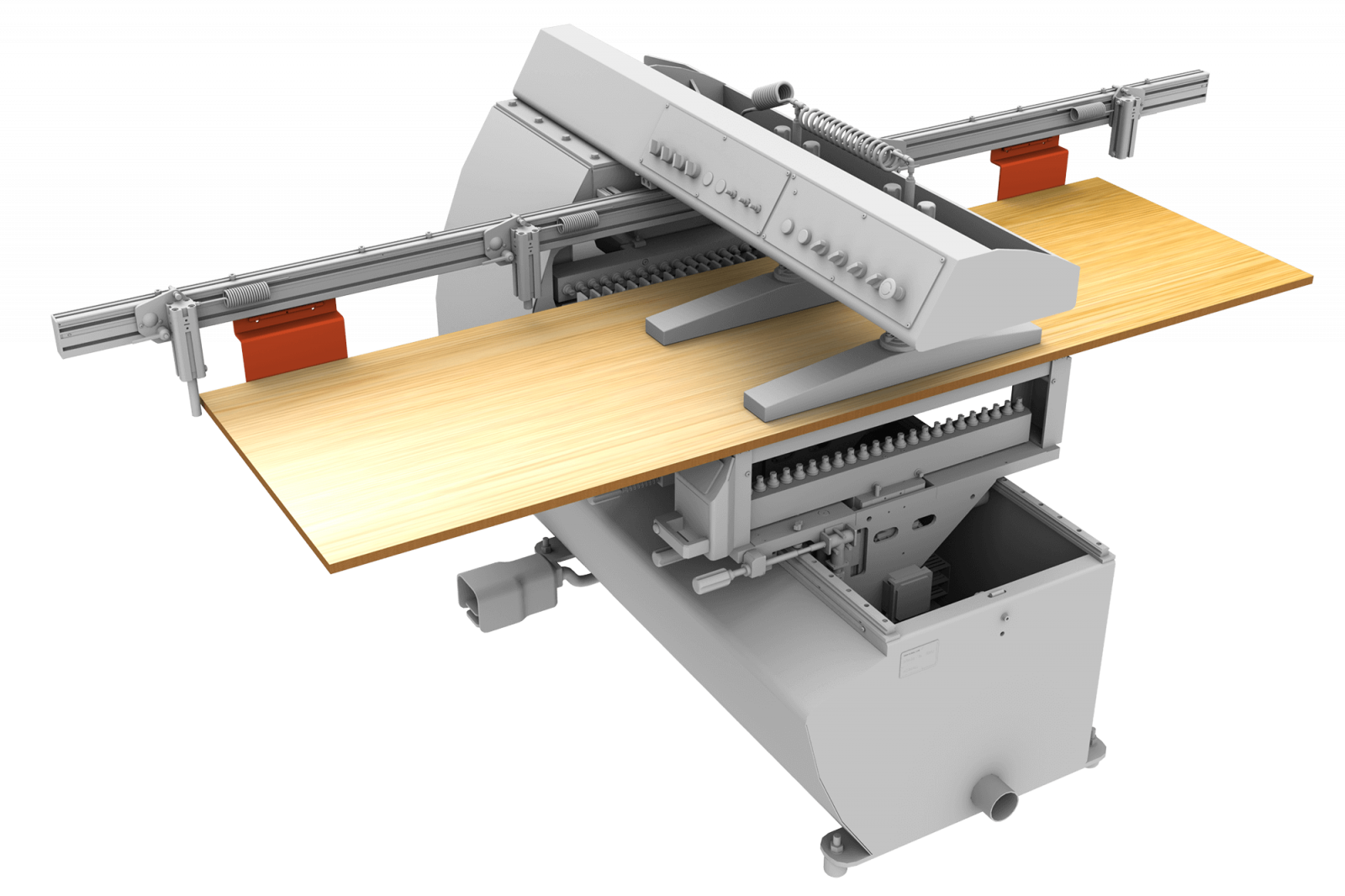

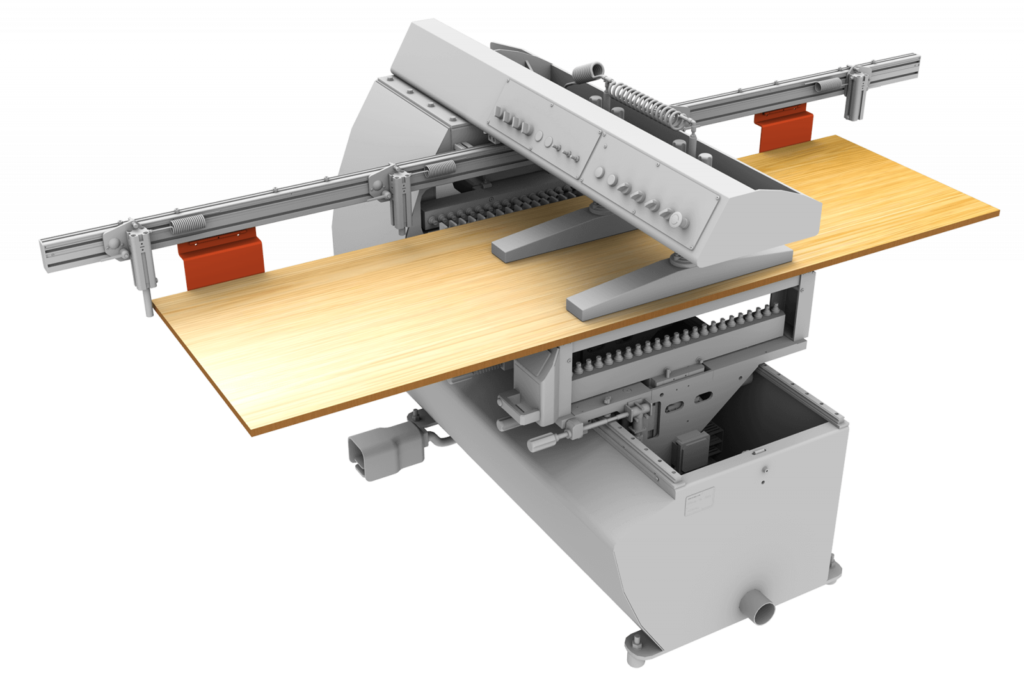

Опоры для длинных панелей на алюминиевом ограждении
CODE: 26850623
Быстрая настройка

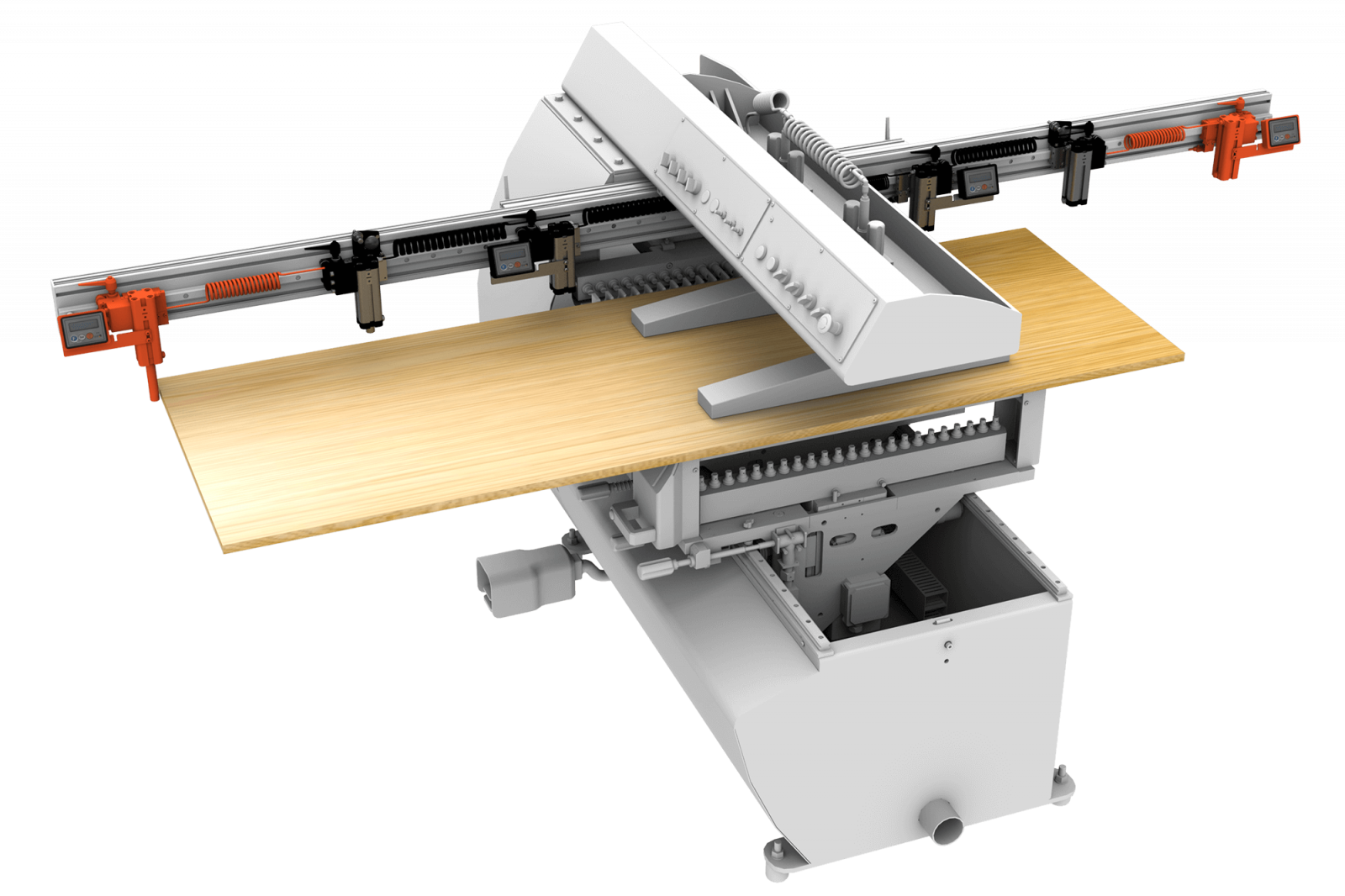

Пневматические стопоры
CODE: 26850624
Быстрая настройка

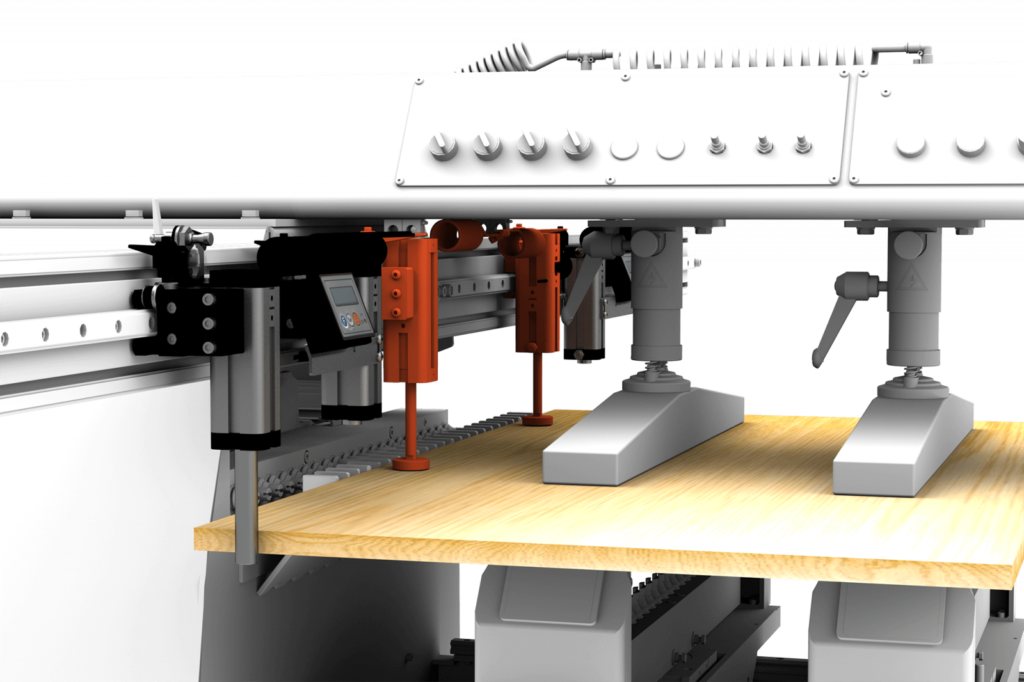

Прижимные зажимы на алюминиевом ограждении
Для увеличения прижимного усилия к рабочей панели и, следовательно, ее устойчивости в процессе сверления
2 прижимных зажима на алюминиевом ограждении
CODE: 26850622
Повысьте точность рабочего процесса
2 динамических тормоза
CODE: 26800403
Улучшите комфорт.

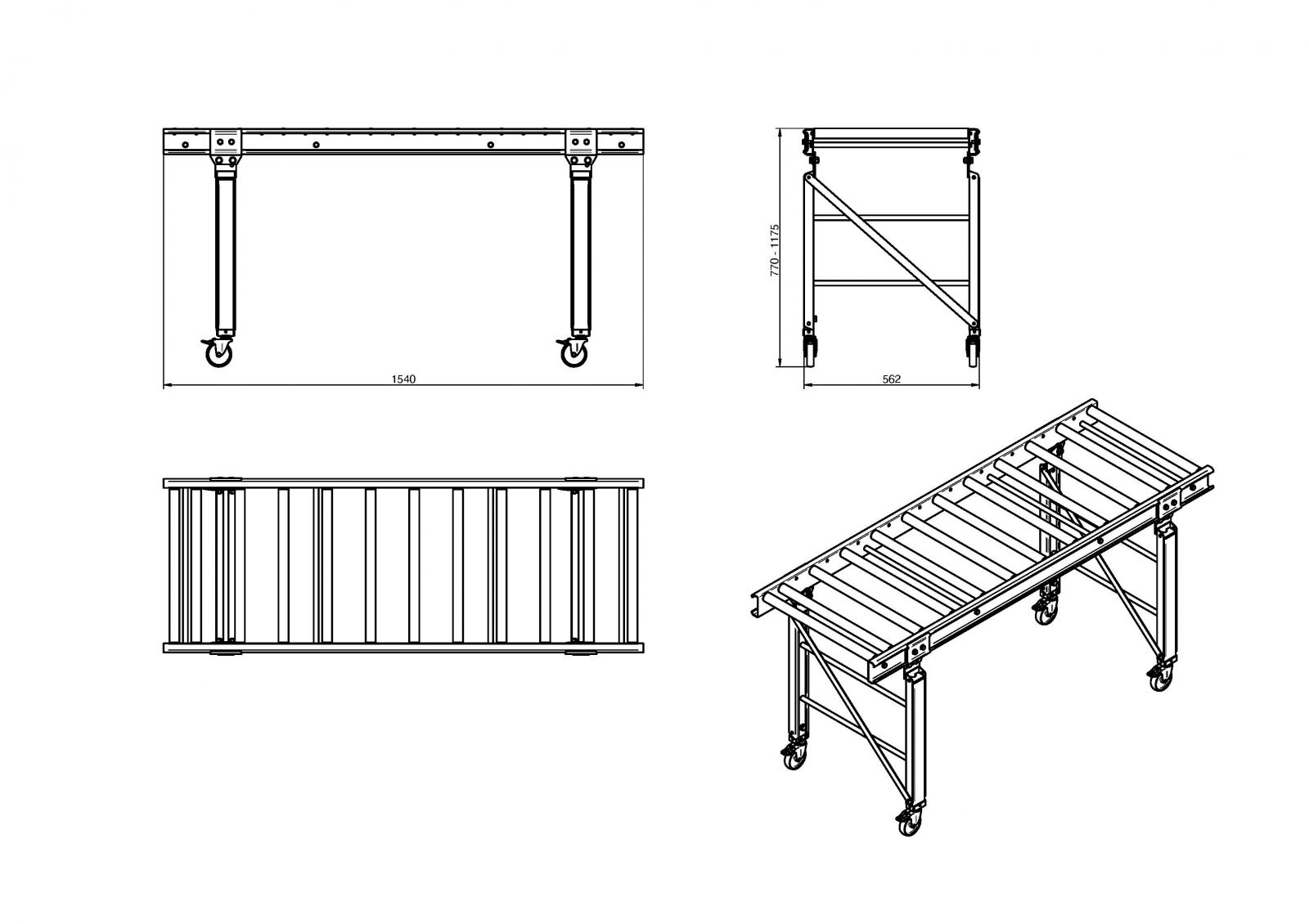

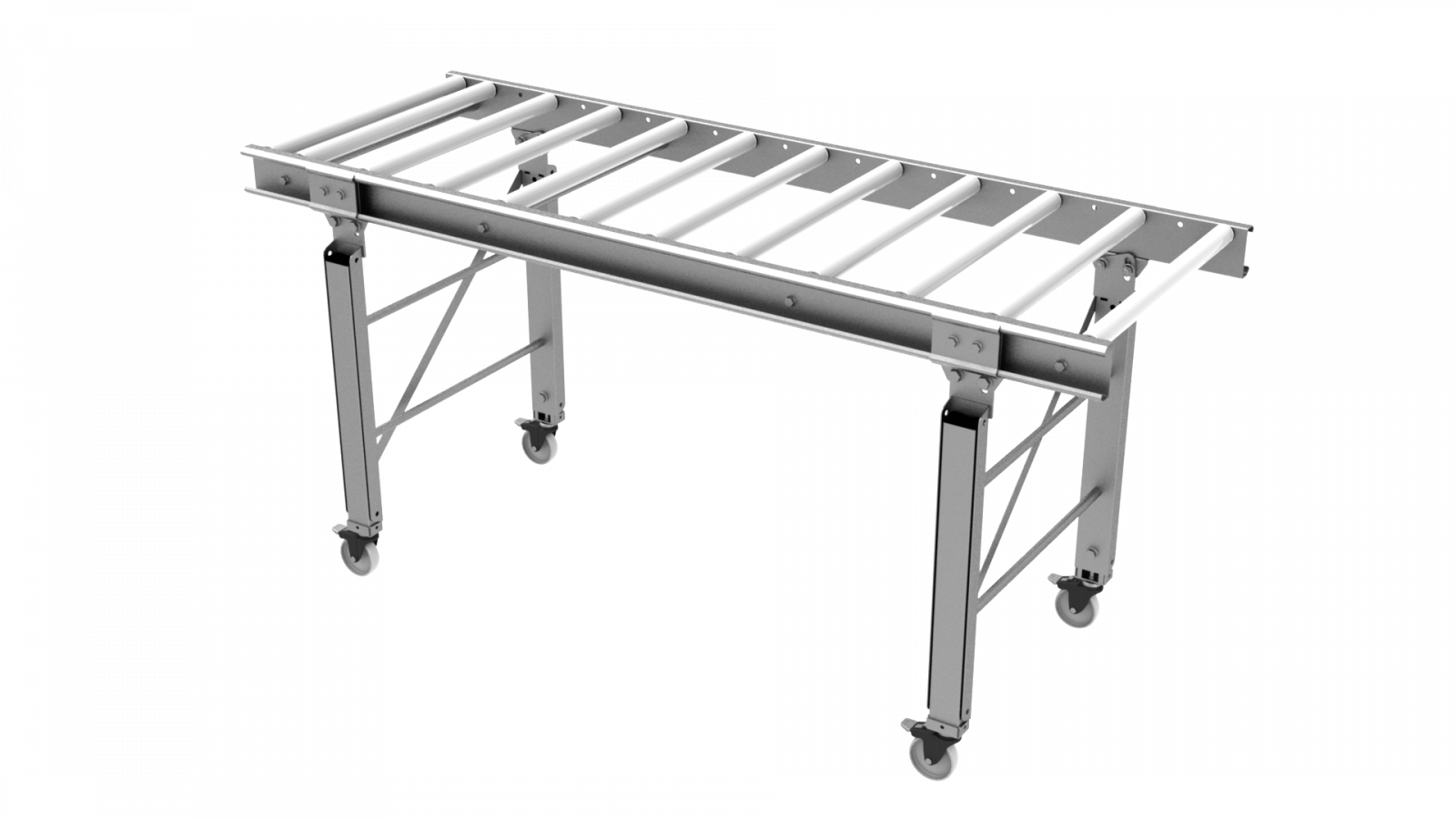

Независимый роликовый стол холостого хода
Для облегчения работы оператора с крупногабаритными панелями.
Независимый роликовый стол для холостого хода 500 x 1500 мм (только поверхность для холостого хода) 562×1540 мм (включая раму), регулируемая высота от 770 до 1,175 мм, макс. производительность 45 кг/м2. Он может быть установлен с обеих сторон машины
CODE: 27304100
Повысьте точность рабочего процесса

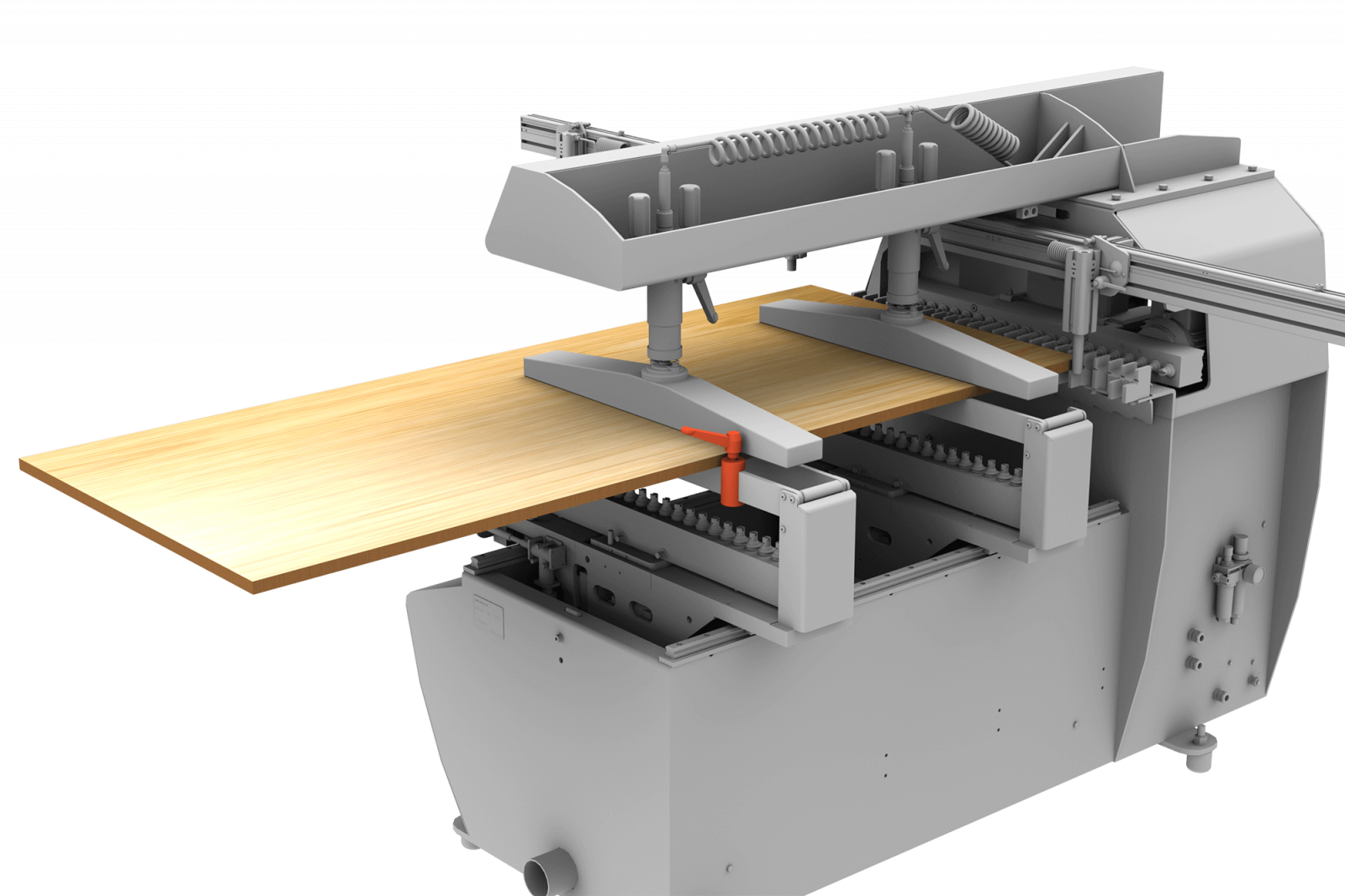

Контрольный упор для длинных панелей
Это обеспечивает дополнительную опорную точку для позиционирования длинных панелей, повышая их стабильность и, следовательно, точность рабочего процесса.
CODE: 26800203
Специальные напряжения
Однофазный двигатель
Чтобы машина работала в небольших мастерских ручной работы, имеющих электрическую систему, работающую на 220 вольт
CODE:
Специальные напряжения
Стандарты "CSA"
Электрические стандарты в соответствии с канадскими правилами электропроводки
CODE:
Эргономика

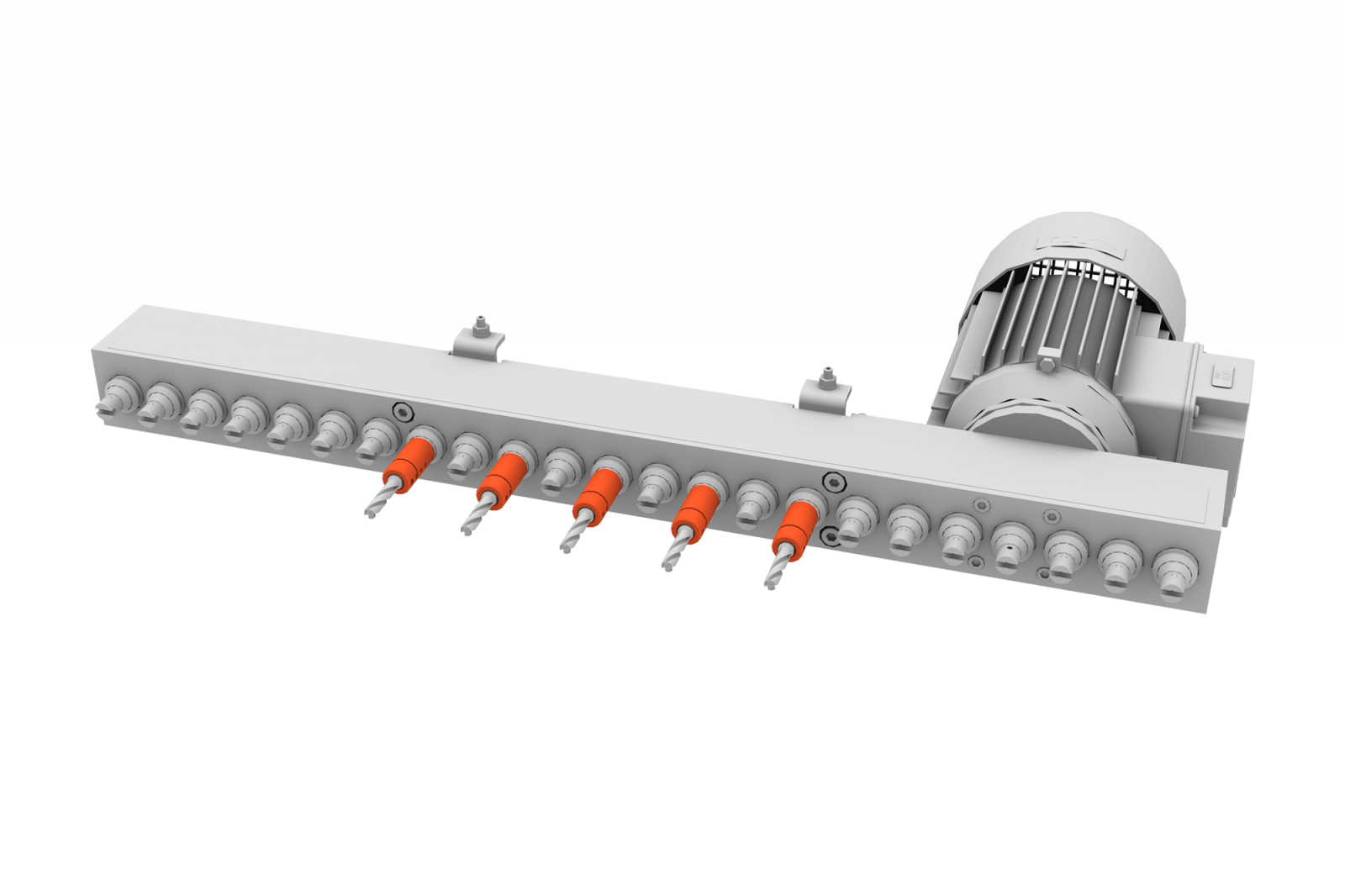

Быстросменная втулка / патрон
Используя эти быстросменные держатели инструментов, вы можете установить свои сверла на расточную головку всего “одним щелчком мыши”.
CODE: 36000061
Повысьте точность рабочего процесса

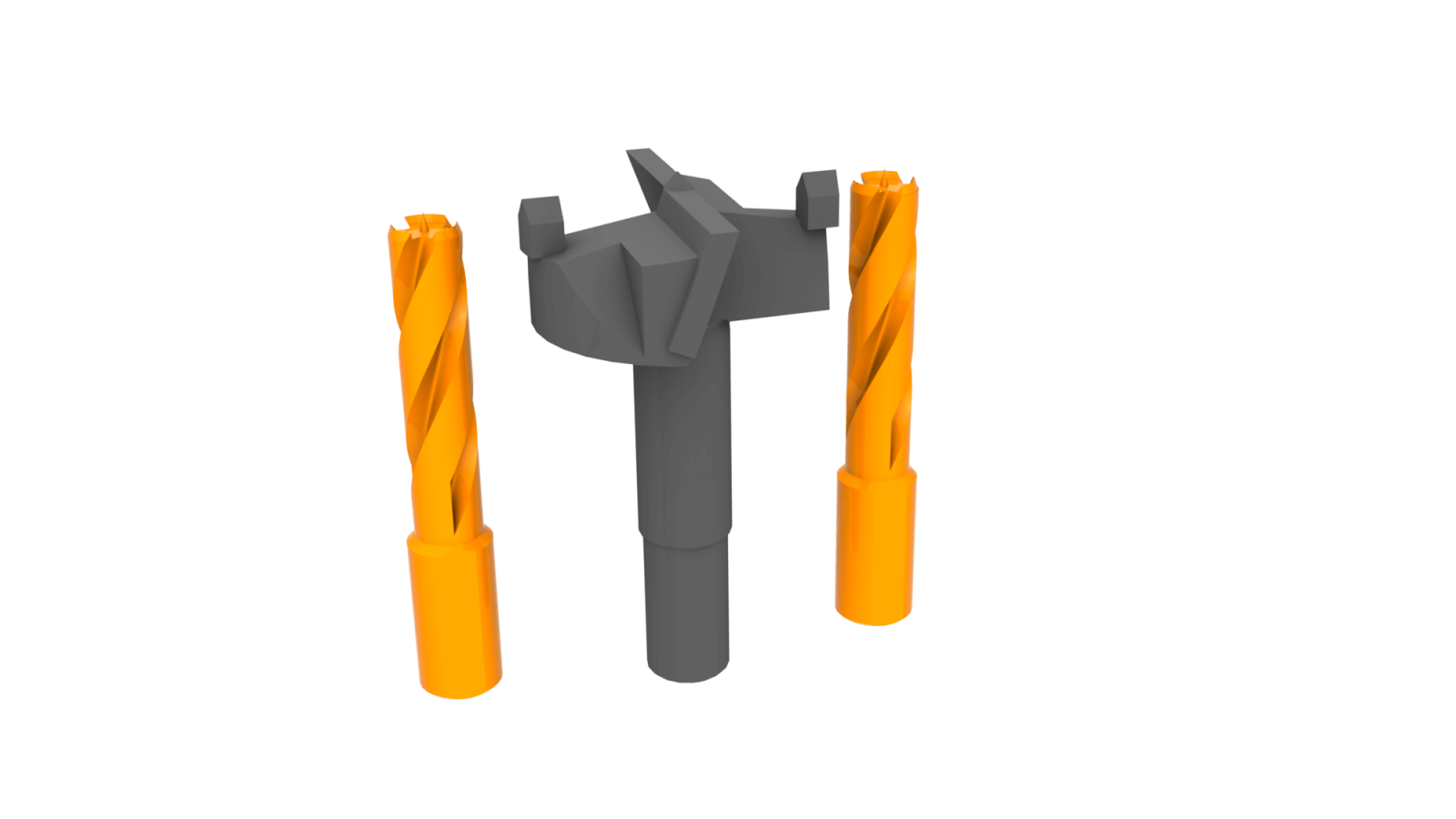

Набор инструментов из 3 сверл для петель
Рекомендуемый набор сверл для сверлильного агрегата для петель, состоящий из 2-х левосторонних сверл 8 мм диаметром и одного правостороннего сверла 35 мм диаметром
CODE: 26845821
