BORING SYSTEM 21 TECHNOLOGY
Многошпиндельный одноголовочный электронный сверлильный станок с 3 осями ЧПУ.
Для горизонтального и вертикального сверления деревянных панелей и массива дерева для производства мебели.
– Быстрая электронная настройка: щелчок и готово!
– Точное сверление: оси ЧПУ (+/- 0,1 мм) и самые совершенные механические системы
– Небольшая площадь: 1 кв.м
Более 20 000 произведенных машин и более тридцати лет опыта. Машины, полностью изготовленные в Италии в соответствии с высочайшими стандартами качества благодаря производственному процессу “Lean”, также известному как “Система Тойоты”.
Цена: от 4100 EUR
Технические характеристики модели
Быстросменные шпиндели
Расстояние между осями 32 мм
Электронный выбор высоты, глубины и угла сверления от 0° до 90°
Рабочий стол из стали с оптимальными размерами
Готов к подключению к пылесборнику
Изготовлен в соответствии со стандартами ЕС
СТАНДАРТНОЕ ОБОРУДОВАНИЕ
Двигатель мощностью от 1 до 2 л.с. + линейный привод для наклона расточной головки
2 шаговых двигателя для вертикального и горизонтального перемещения расточной головки
2 запатентованных предохранительных зажима
5 быстросменных патронов
Два алюминиевых ограждения, длиной 1500 мм, с 4-мя направляющими упорами
Два съемные боковые ограждения на рабочем столе, регулируемые с помощью высокоточных цифровых счетчиков
Два фиксированных направляющих упора на 37 мм для петель
Заднее ограждение с максимальным ходом 300 мм
Эргономичная панель управления, цветной сенсорный экран диагональю 7 дюймов, ПЛК для электронного выбора параметров сверления
Операционная система “Linux”
Возможность хранения до 1000 рабочих программ
Порты USB и Ethernet
Упаковка: картонная коробка с возможностью штабелирования
Готов к подключению к пылесборнику
Изготовлен в соответствии со стандартами ЕС
Больше информации

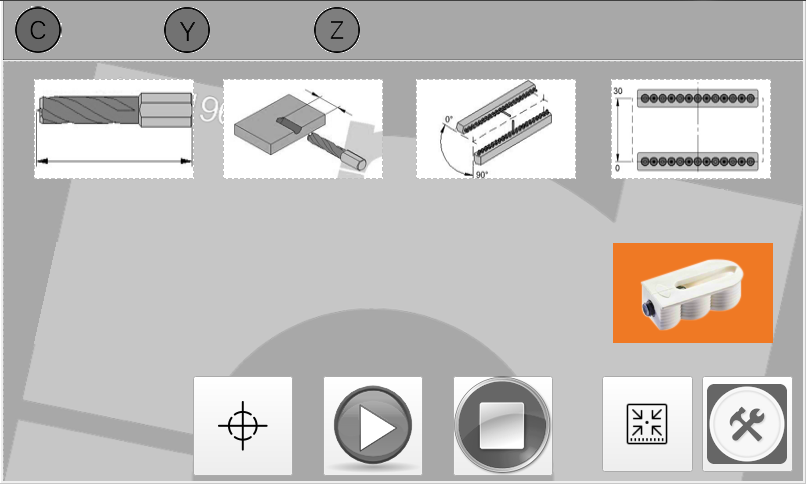

ПРОСТОЙ, УНИКАЛЬНЫЙ, ЭЛЕКТРОННЫЙ выбор
Благодаря запатентованной системе “icon touch” для электронного выбора высоты, глубины и угла сверления с помощью ПЛК настройка проста и интуитивно понятна и не требует обучения или специальных технических навыков.

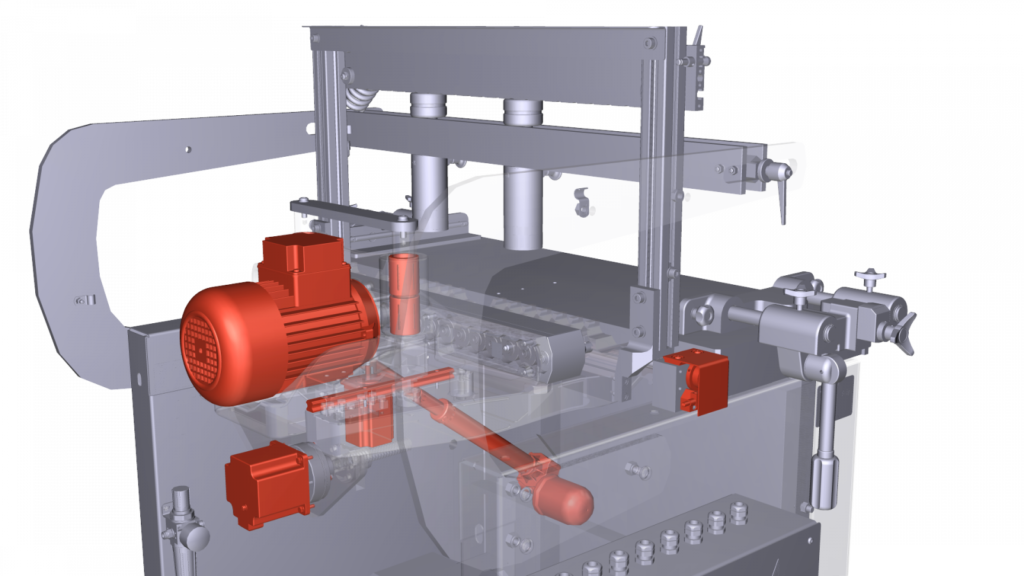

КАЧЕСТВЕННОЕ ИЗГОТОВЛЕНИЕ
Оси, управляемые CN, перемещ-е шаговыми двигателями и энкодерами, постоянное и сбалансированное перемещение головки по шариковым напр-м и салазкам и с центр-м двигателем гарантируют точное сверление и высокое качество готовой продукции.

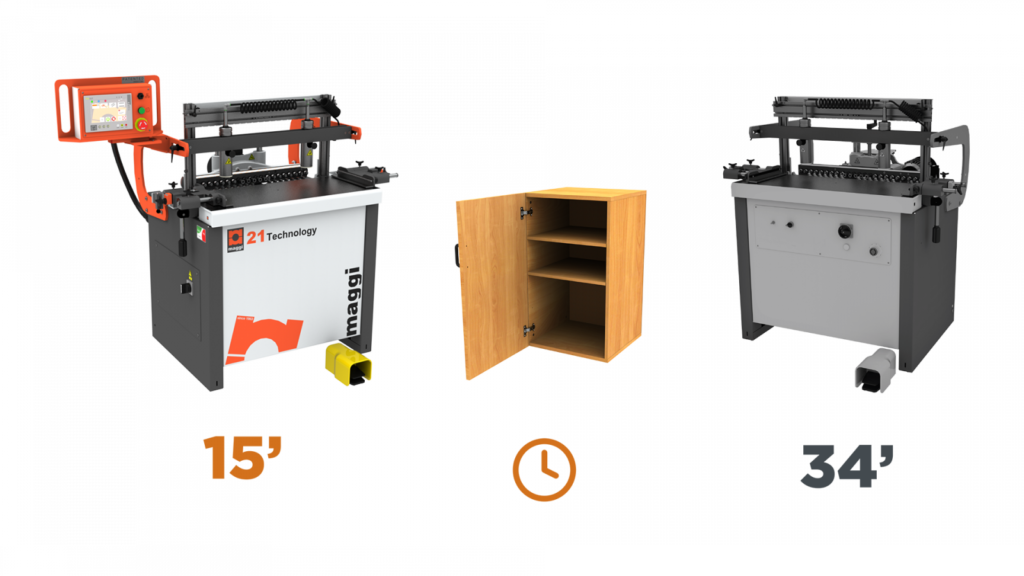

БЫСТРЫЕ НАСТРОЙКИ, НАЖМИТЕ И ВПЕРЕД!
Электронный выбор и сохранение инд-х параметров сверления (память до 1000 программ) позволяют сократить время настройки на 80% по сравнению с одноголовочным сверлильным станком той же категории, сокращая время обработки вдвое.

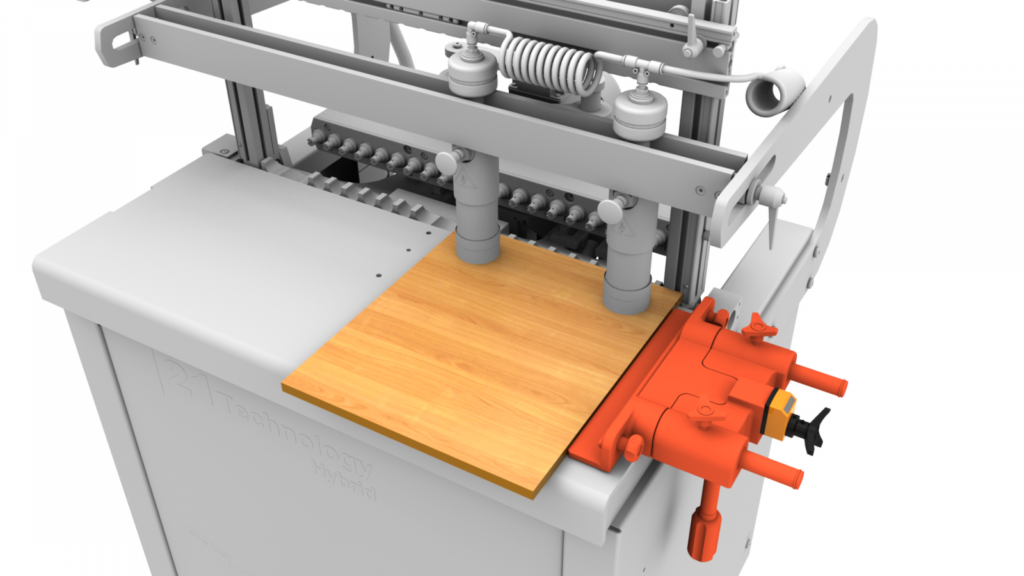

ИДЕАЛЬНО ГЛАДКИЕ СОЕДИНЕНИЯ ПАНЕЛЕЙ
Боковые направляющие, регулируемые с помощью цифровых счетчиков, всегда представляют собой точную точку отсчета, быстро устанавливаются и гарантируют идеальную параллельность операций сверления.

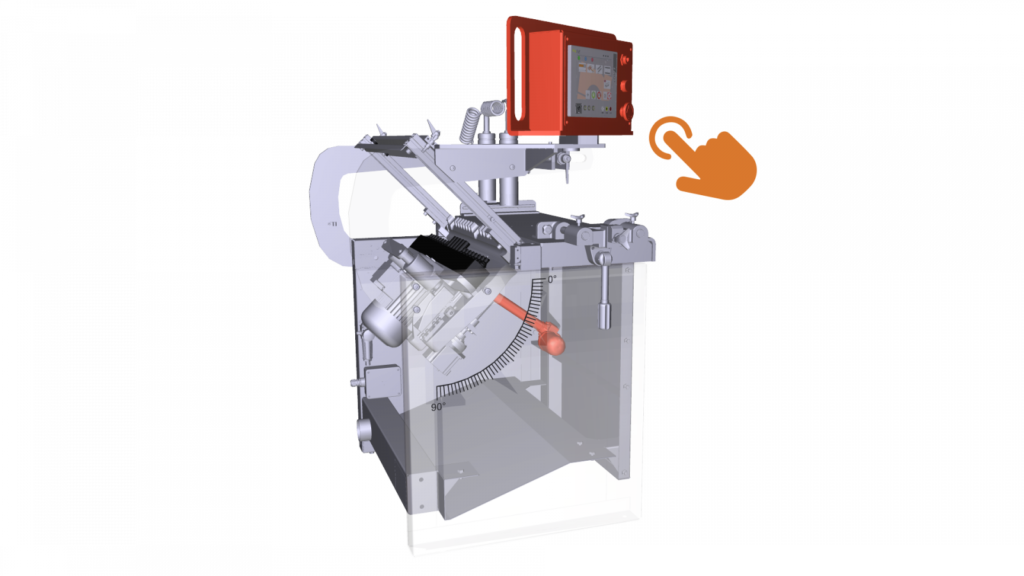

УНИВЕРСАЛЬНОСТЬ
Сверлит под любым углом от 0° до 90°. Выбор угла сверления осуществляется электронным способом на сенсорном экране.

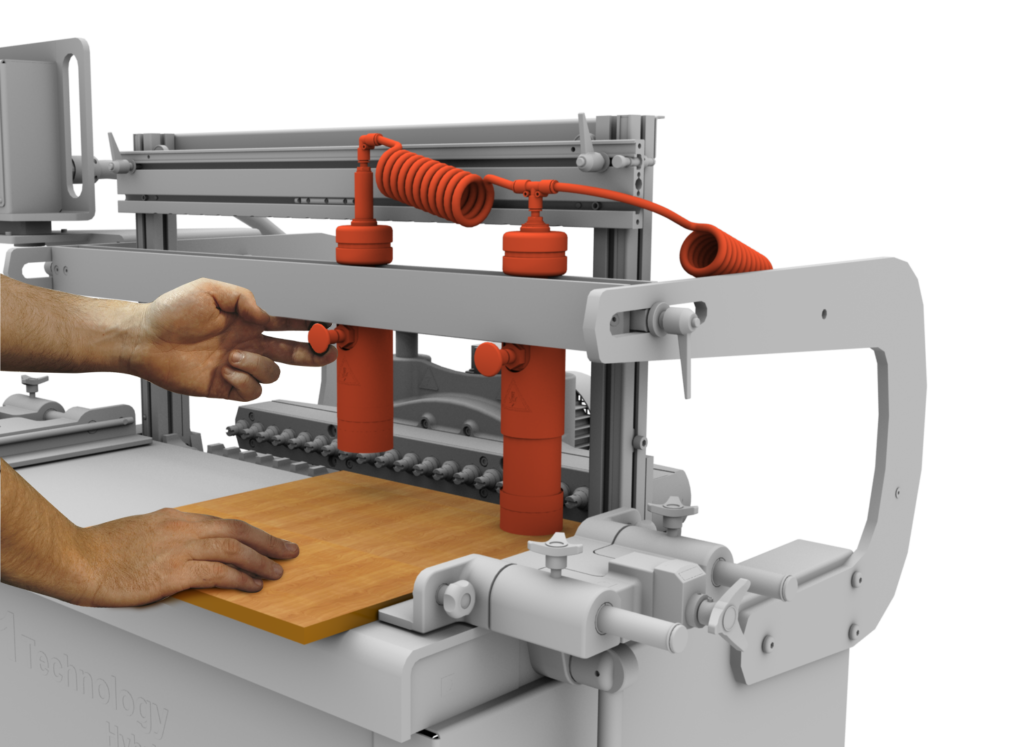

стабильность и идеальный прижим панели
Пневматические пресса с быстрым позиционированием обеспечивают безопасность при работе. Они гарантируют стабильность и идеальный прижим панели, а также всегда точное сверление.

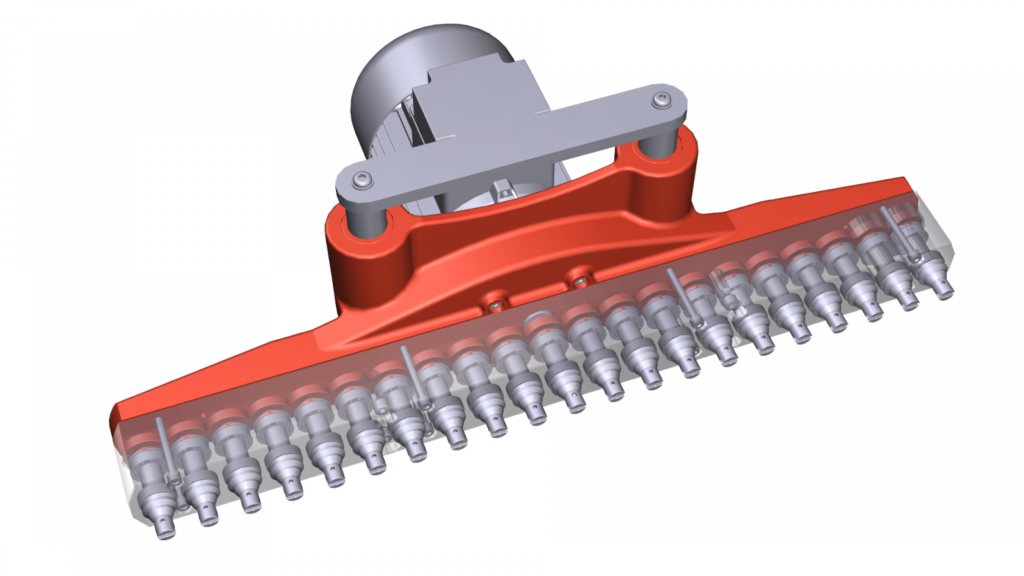

головное устройство высшего уровня
Шестерни из алюминия и шлиф-й стали; оптимальный баланс с головкой соотв-го размера и центральным двигателем. Движение по напр-м и шариковым втулкам обеспечивает плавное скольжение без колебаний для сверления всегда на высшем уровне!

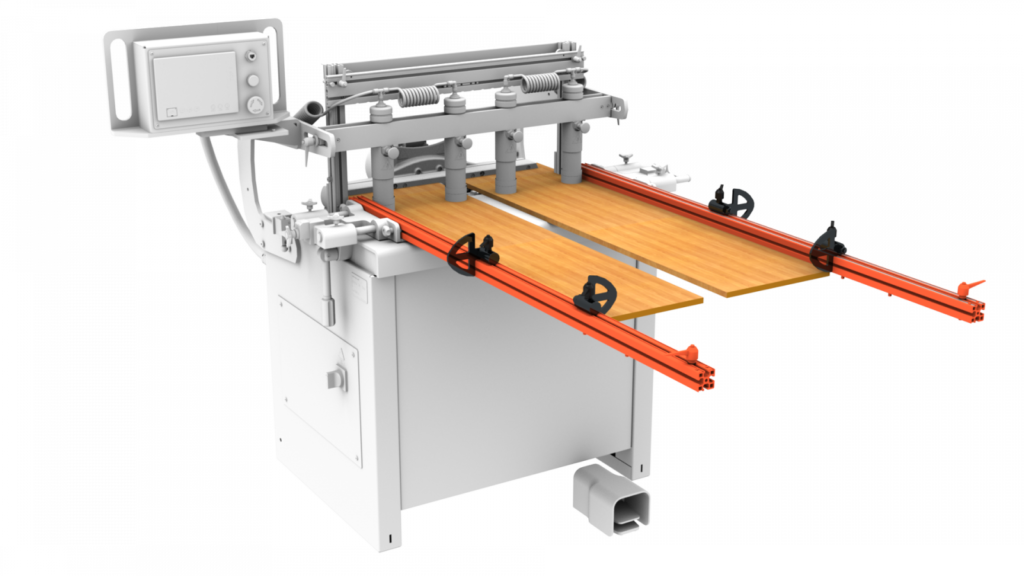

БЫСТРОЕ ГОРИЗОНТАЛЬНОЕ сверление
Благодаря межосевому расстоянию в 640 мм и большому рабочему столу вы можете обрабатывать две панели шириной 316 мм одновременно.

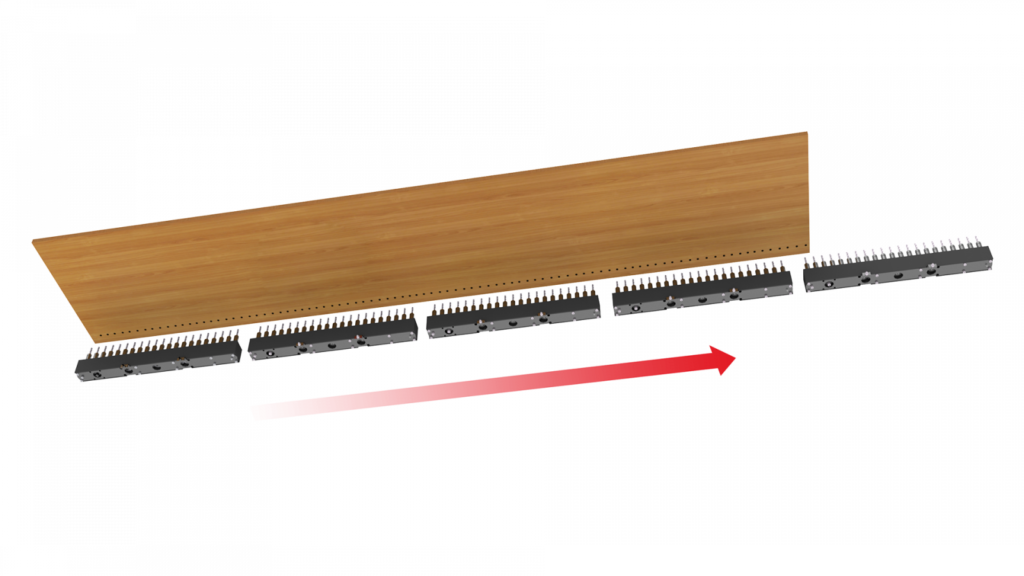

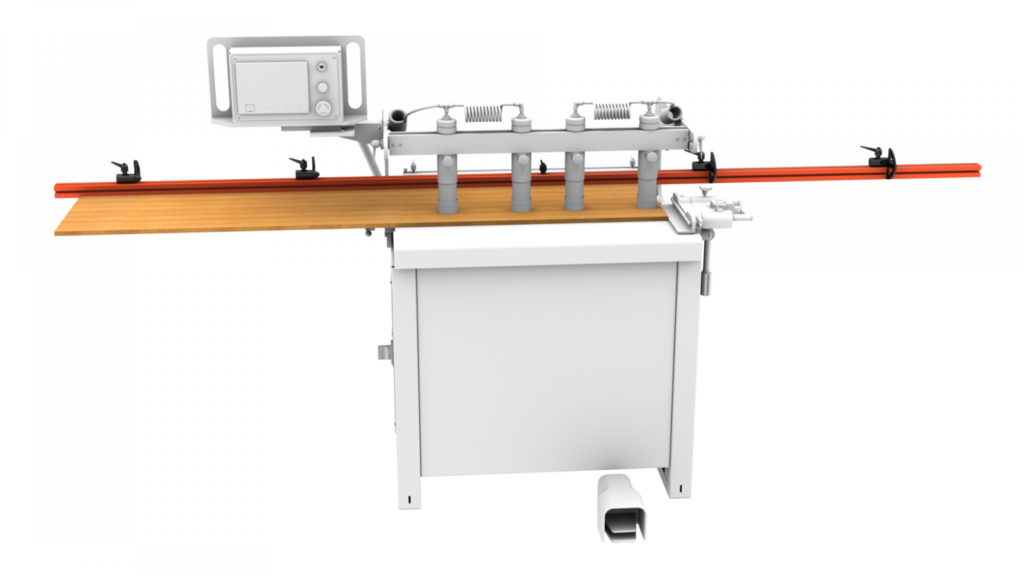

Быстрое вертикальное сверление
Вы можете обработать стороны длиной 3000 мм за 5 рабочих циклов.
БЫСТРОЕ И ТОЧНОЕ МОНТИРОВАНИЕ ПАНЕЛЕЙ
Два алюминиевых стержня 1500 x 80 мм с 4 опорными зажимами (2 включены, 2 дополнительные).
БЫСТРАЯ И ТОЧНАЯ УСТАНОВКА ПАНЕЛЕЙ
Два алюминиевых стержня 1500 x 80 мм с 4 упорами (2 входят в комплект, 2 опционально).

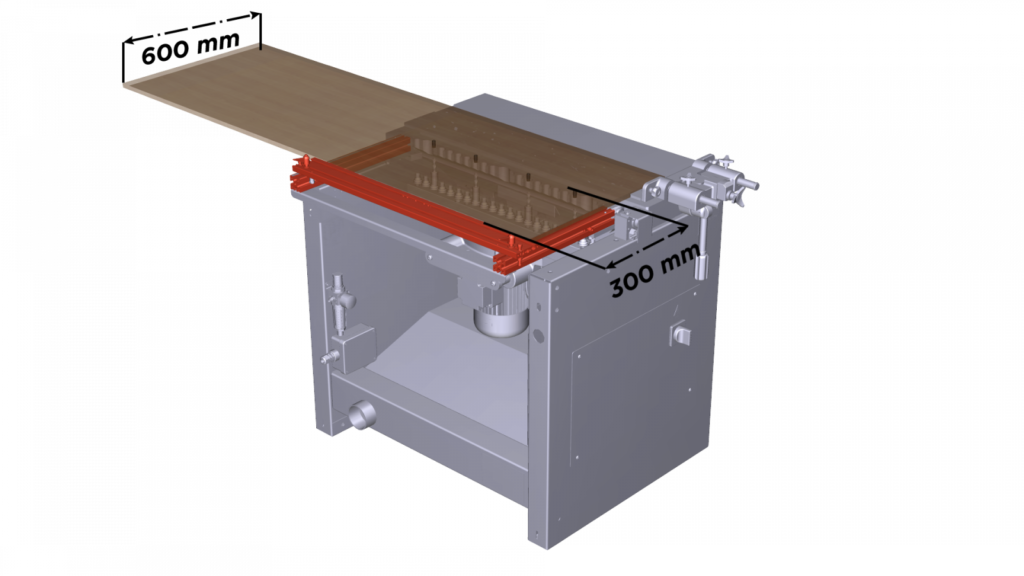

ЗАДНяя направляющая
Задняя напрвляющая с ходом 300 мм позволяет просверливать отверстия прямо посередине боковых панелей шкафа-купе, не используя длинную направляющую.

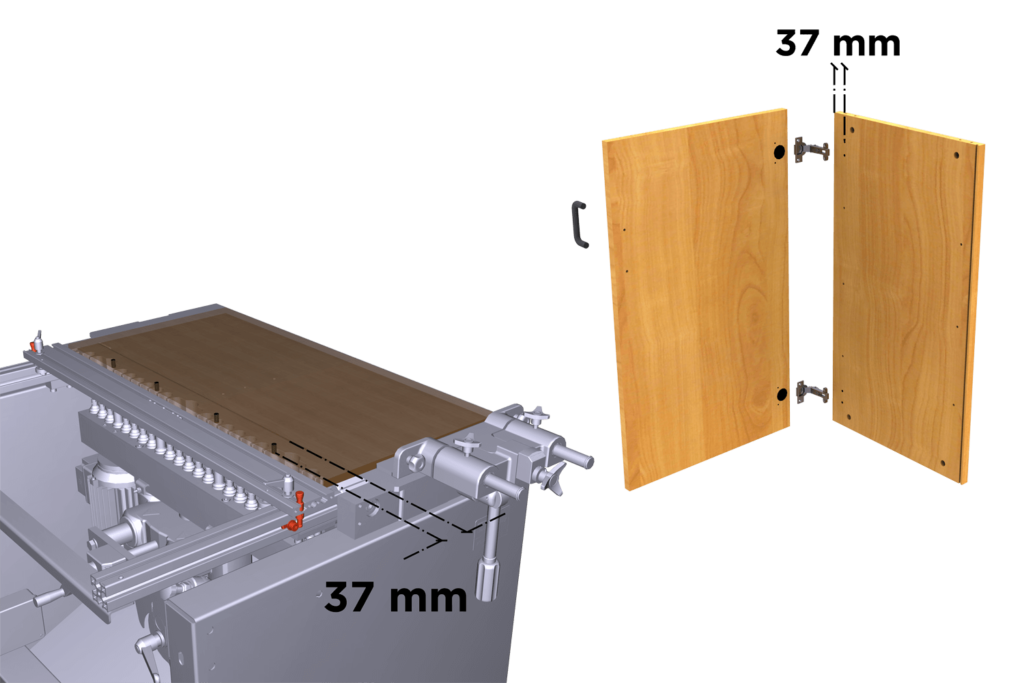

ФИКСИРОВАННЫЙ УПОР ДЛЯ ПЕТЕЛЬ
Фиксированный реф. упор диаметром 37 мм чрезвычайно полезен для сверления крепежных отверстий для петель на боковых панелях.
СПЕЦИАЛЬНЫЙ ДИЗАЙН ДЛЯ РАБОТЫ С СВЕРЛАМИ БОЛЬШОГО ДИАМЕТРА
Гребенка была сконструирована таким образом, чтобы иметь 3 фиксированных положения, в которых вы можете использовать фрезы-сверла большого диаметра без какой-либо дополнительной регулировки расточной головки.
КРЕПКАЯ КОНСТРУКЦИЯ
Изготовлен из стали, проверен на долговечность, покрыт антикоррозийным порошковым покрытием, экологичен.
ТЕХНИЧЕСКИЙ лист
Шпиндели | 21 шт |
Левый/правый шпиндели | 10 шт /11 шт |
Межосевой шпиндель | 32 мм |
Общее межосевое расстояние | 640 мм |
Макс. диаметр инструмента | 35 мм |
Макс. глубина сверления | 65 мм |
Максимальная высота растачивания | 35 мм |
Высота рабочего стола | 860 мм |
Размеры рабочего стола | 885 х 349,5 мм |
Макс. толщина панели (опция*) | 60 мм (130 мм *) |
Макс. размеры панели | 900 х 3000 |
Мотор | 2 л.с./кВт 1,5 - 2800 об/мин. |
Шаговый двигатель 1 | nema 24, 3,2 Нм, 4,2 А, 800 г/см^2 |
Шаговый двигатель 2 | nema 34, 4,4 Нм, 5,6 А, 1050 г/см^2 |
Линейный привод | макс 6000 Н, 12 мм/с, 5000 об/мин, макс 24 А |
Стандартное пневматическое давление | БАР 6/8 |
Расход воздуха за рабочий цикл | 5 NL |
Диаметр колпака для сбора пыли | 80 мм |
Габаритные размеры | 1580 х 950 х 1400 мм |
Размеры упаковки (машина) | 1140 х 950 х 1060 |
Размер упаковки стержня | 1500 х 120 х 60 |
Вес брутто | 370 кг |
Вес нетто | 340 кг |
Аксессуары
Эргономика

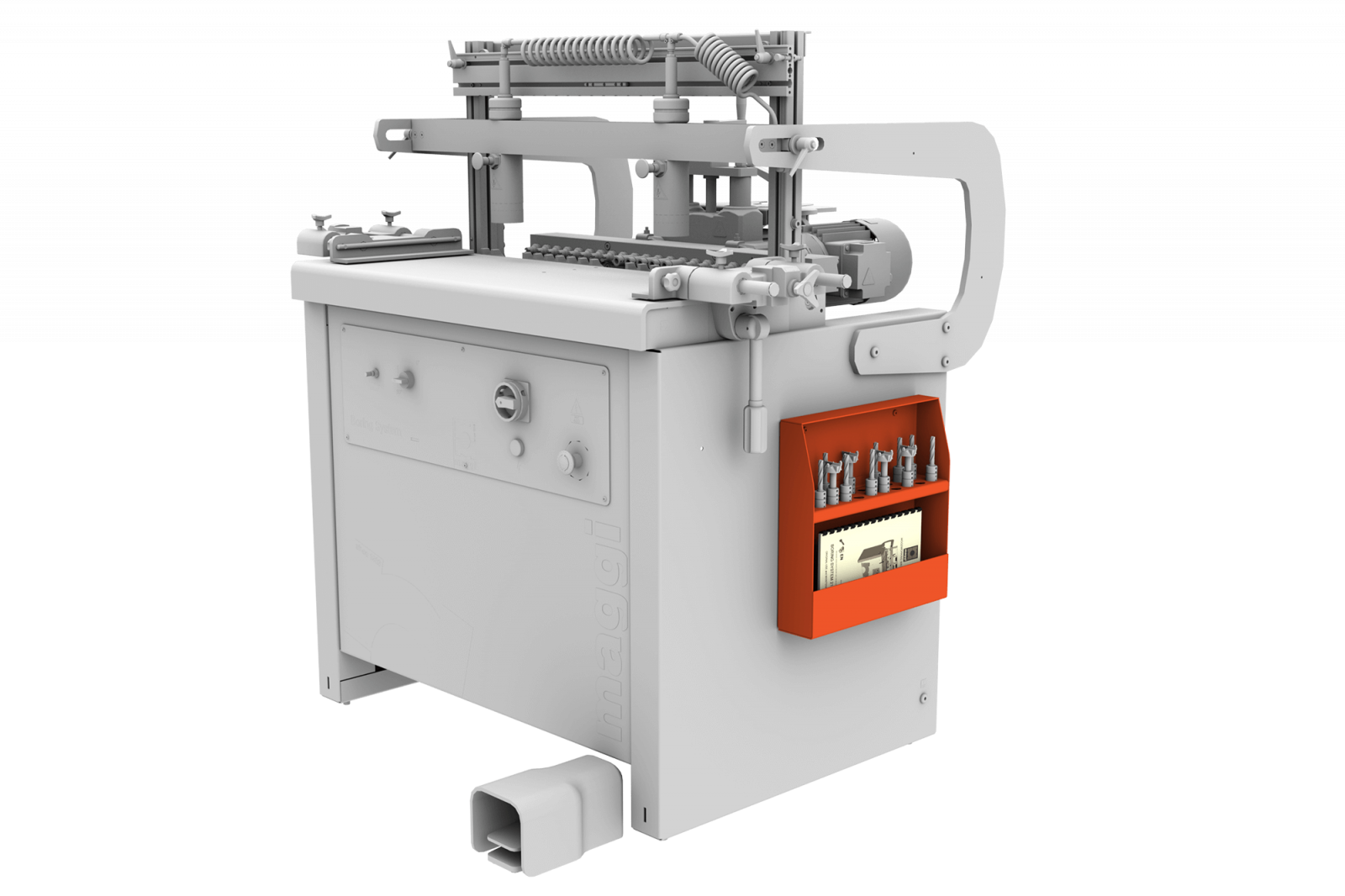

Лоток для инструментов
Чтобы ваши сверла и инструменты были в порядке и всегда были под рукой
CODE: 26000014
Эргономика

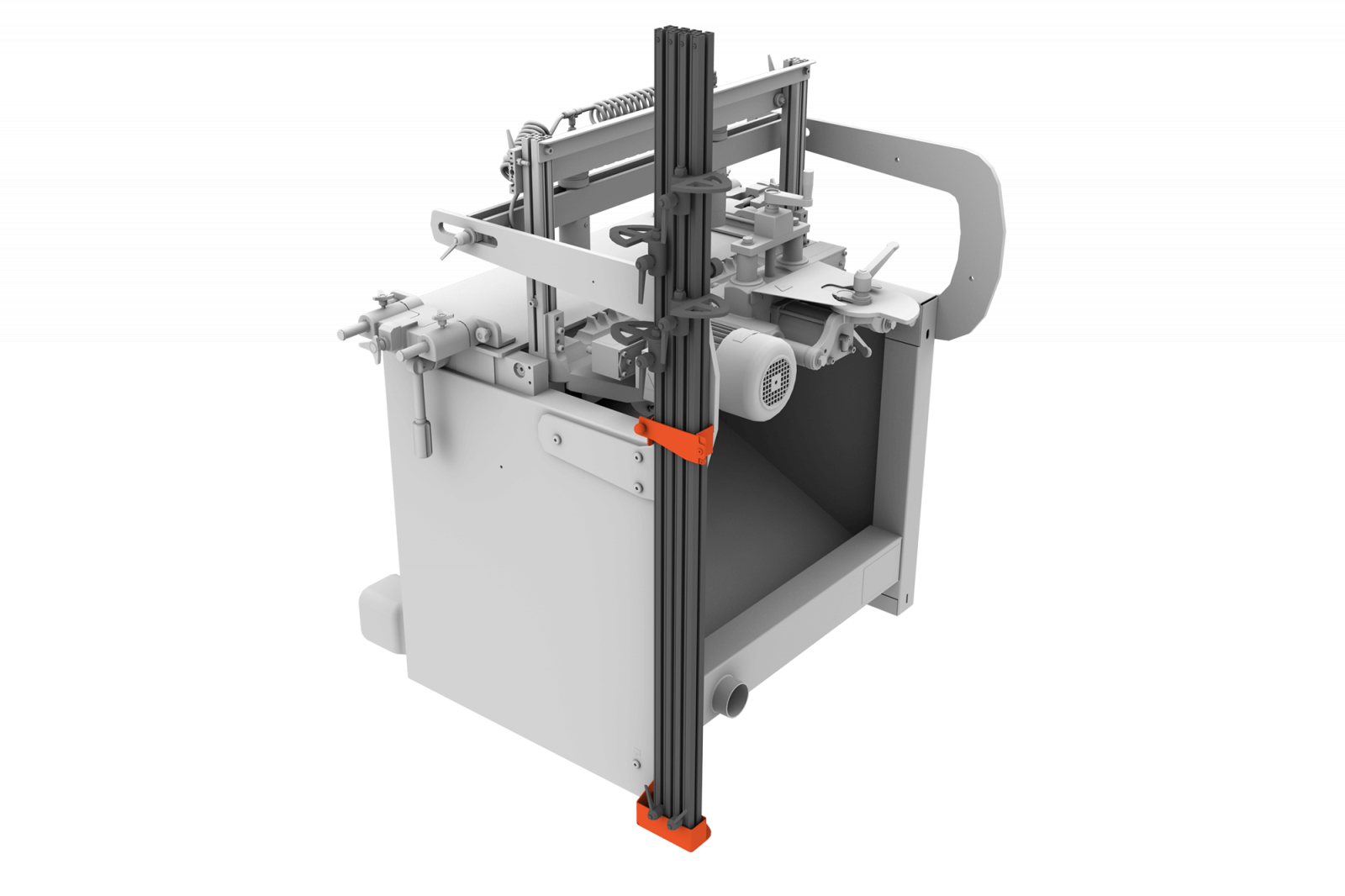

Стойте за длинным ограждением
Чтобы ваши ограждения всегда были под рукой
CODE: 26000010
Специально для длинных панелей

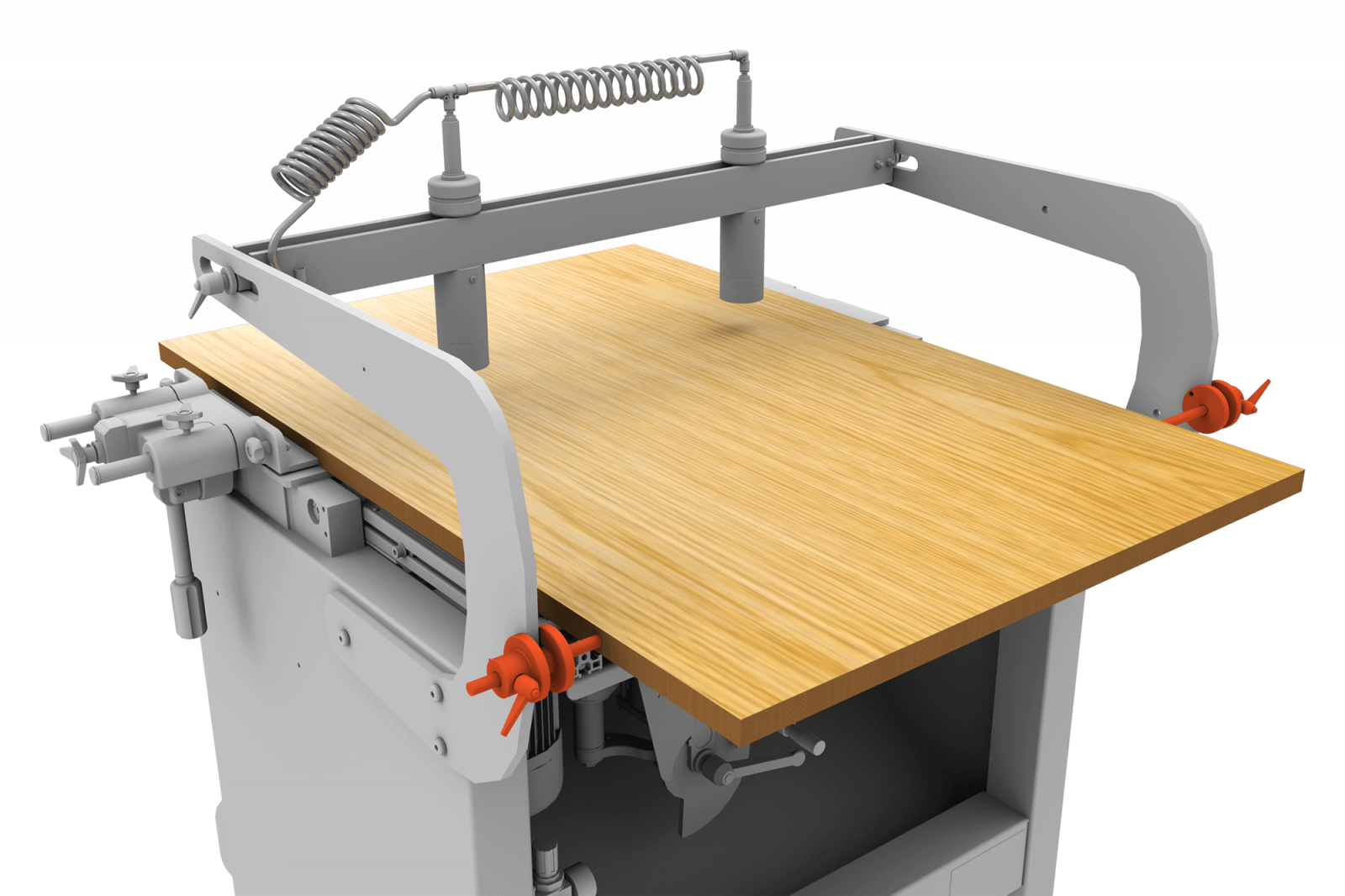

Опорные упоры для длинной панели
Два опорных упора для выравнивания длинной панели во время поперечного сверления. Это позволяет выровнять длинные рабочие панели для более точного процесса сверления.
CODE: 26001071
Специально для длинных панелей

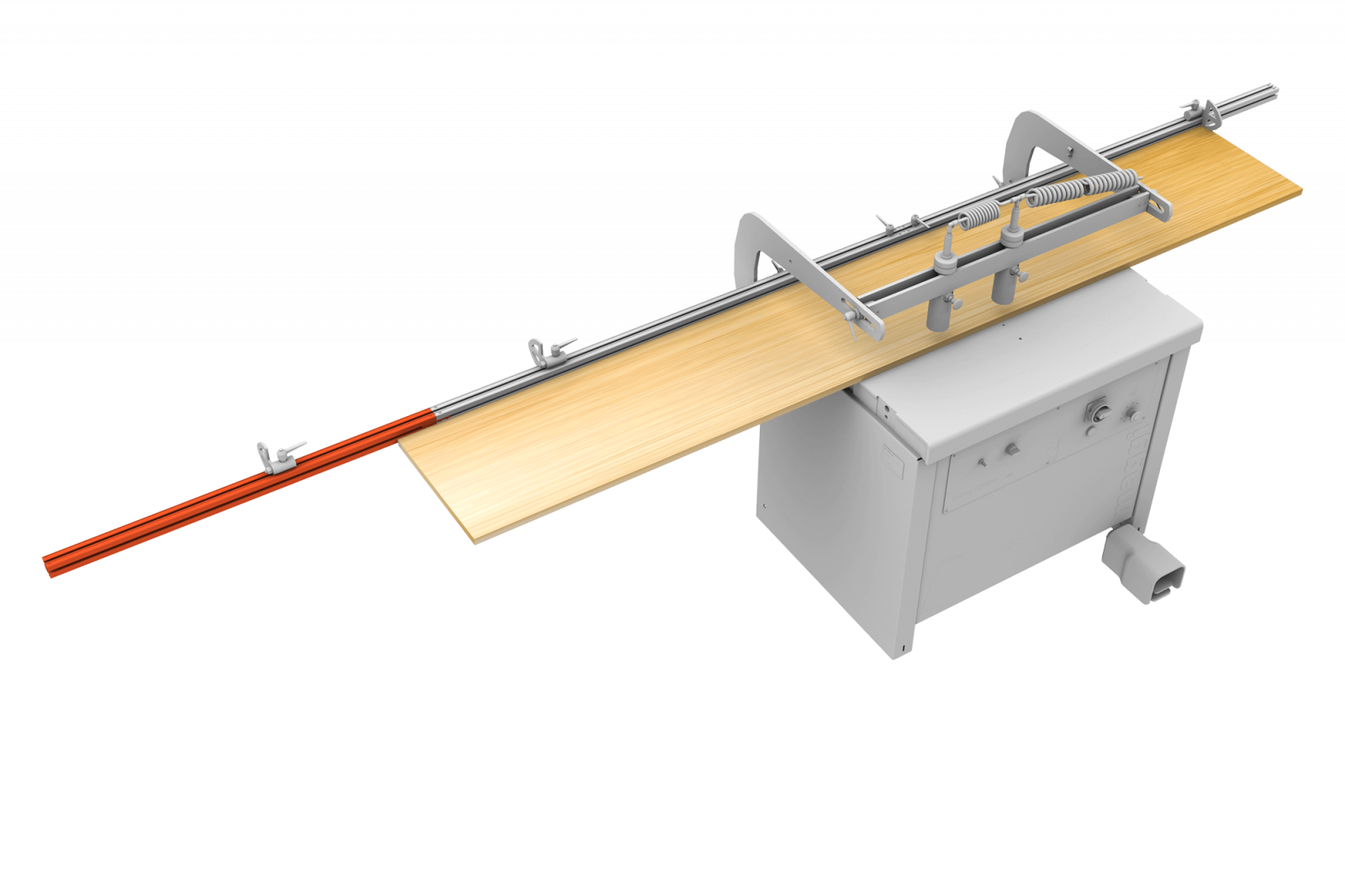

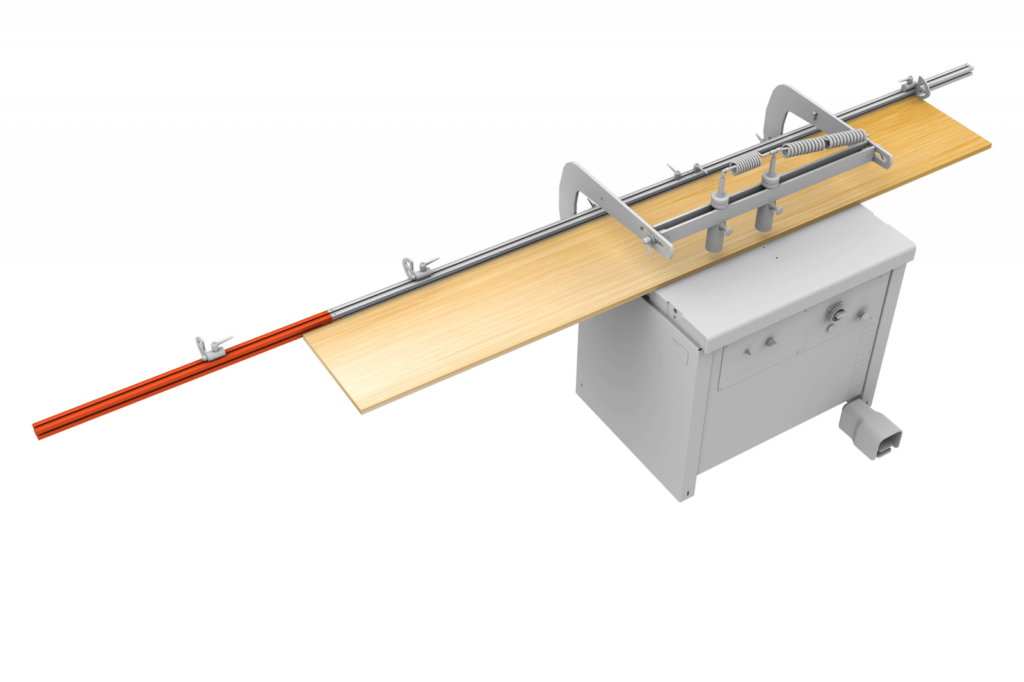

1000 mm удлинитель ограждения
Позволяет увеличить на 1 м длину 2 стандартных ограждений (по 1,5 м каждое) и выполнить поточное сверление длинных панелей.
CODE: 29970302
Увеличить универсальность

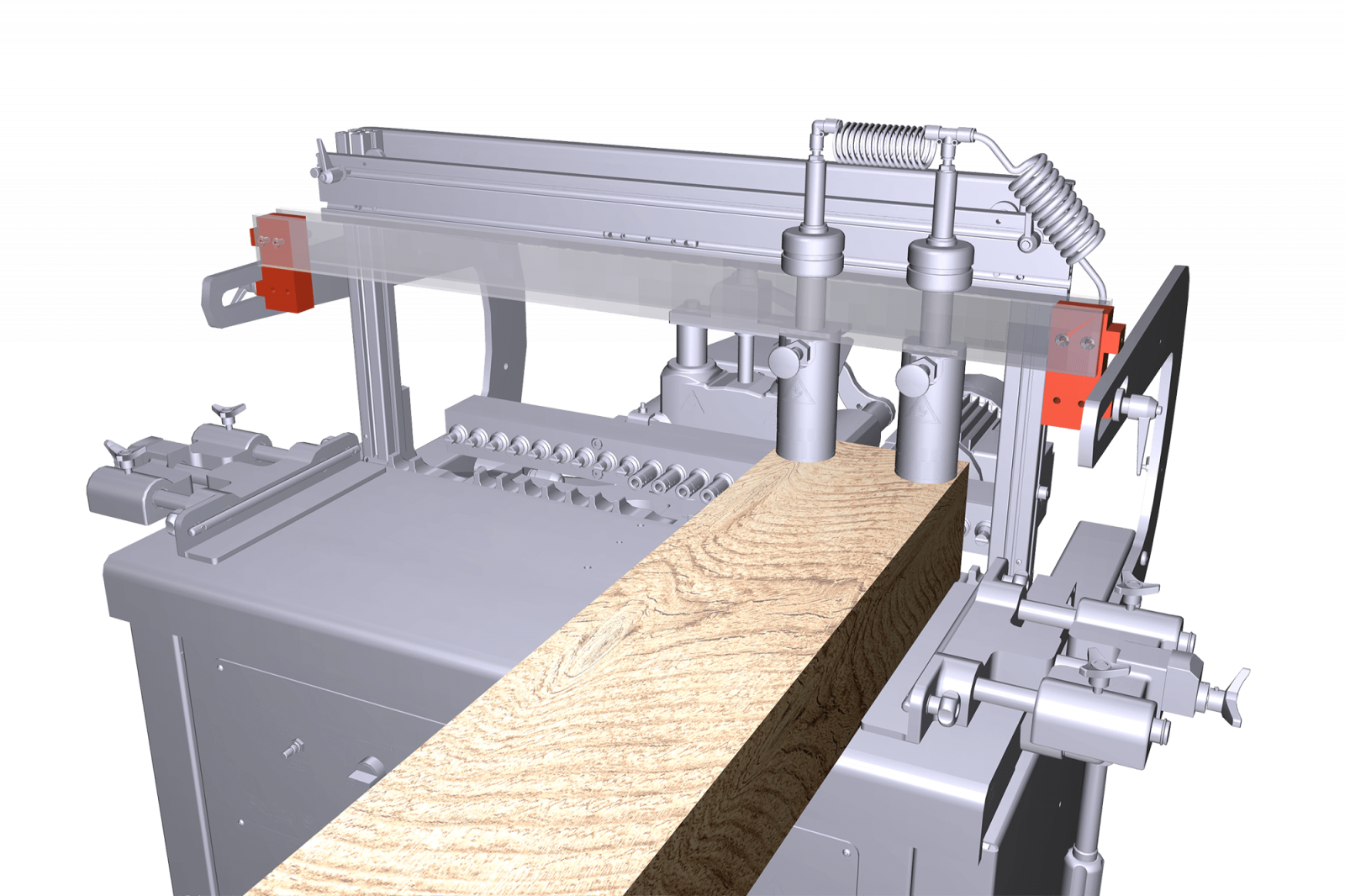

Блоки для подъема зажимных приспособлений
CODE: 26001015
Увеличить универсальность
Комплект упоров для сверления под 45° и 90°
Для сверления молдингов и планок
CODE: 26000069 A / 26000069 B
Быстрая настройка

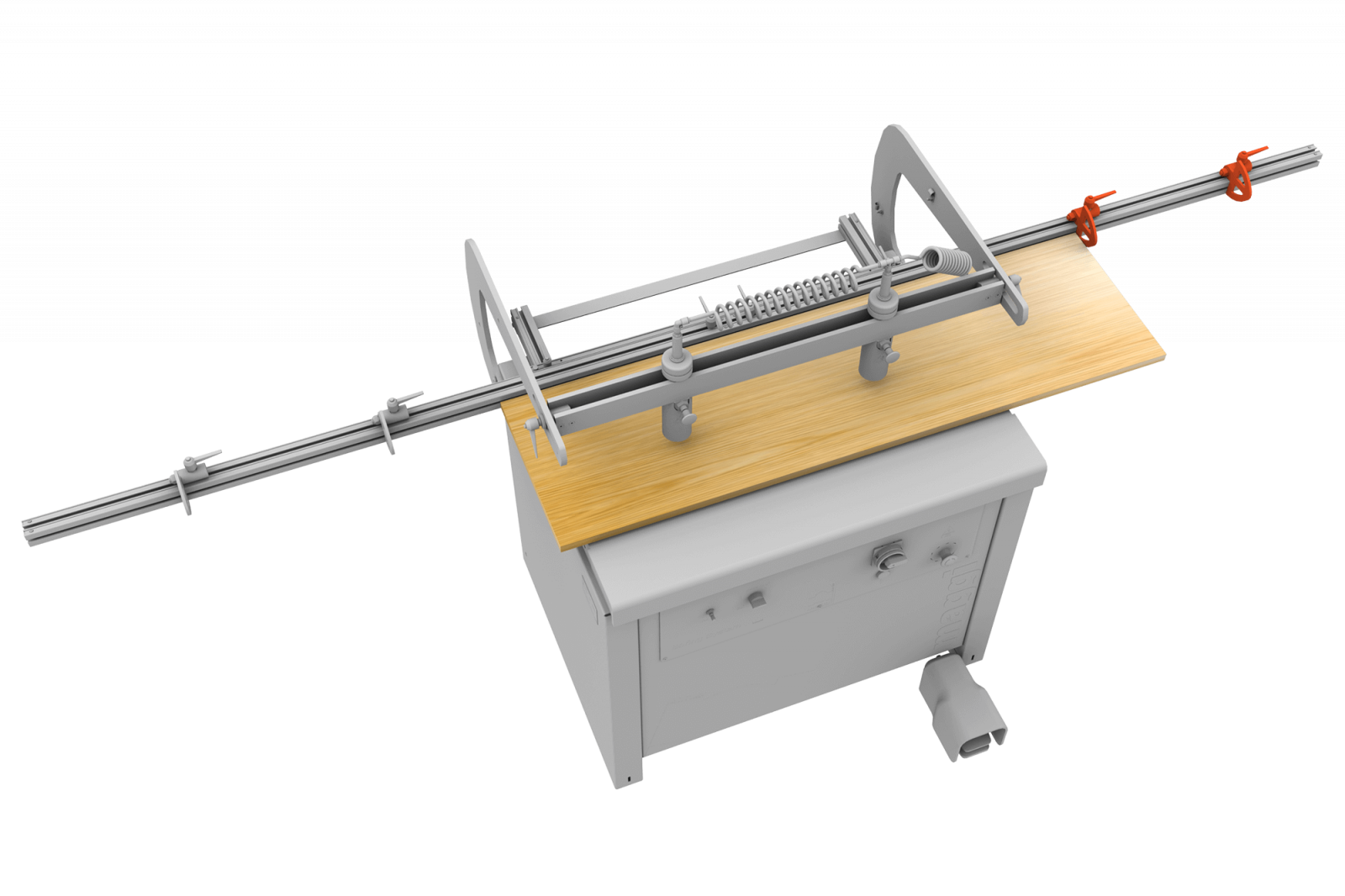

Набор из двух дополнительных стопорных упоров
Для еще более быстрой и точной настройки
CODE: 26028819
Улучшите крепление детали

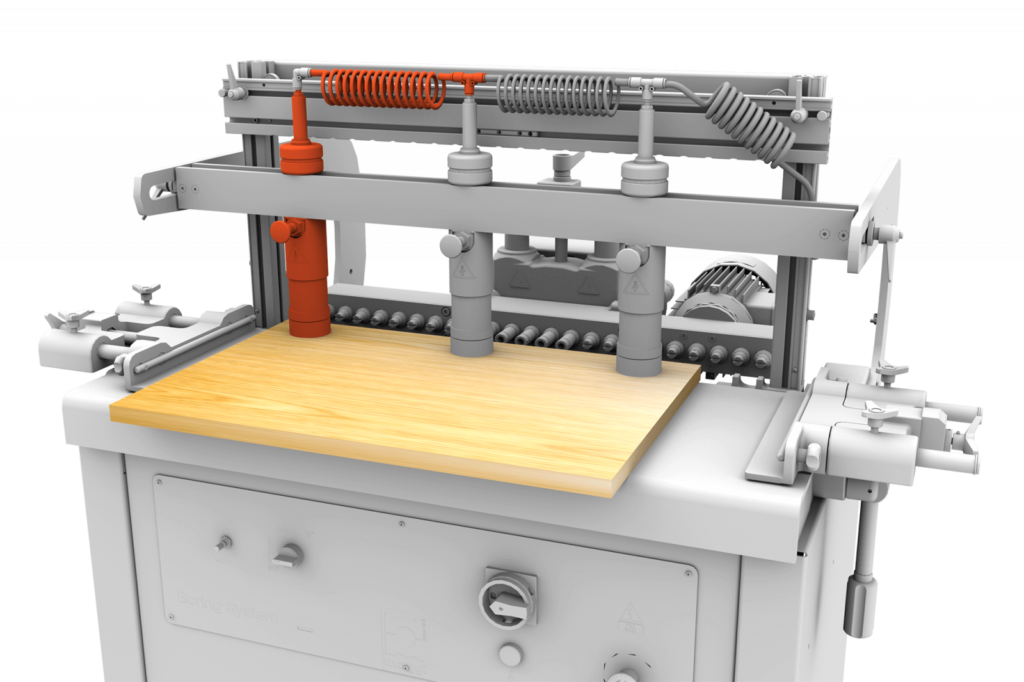

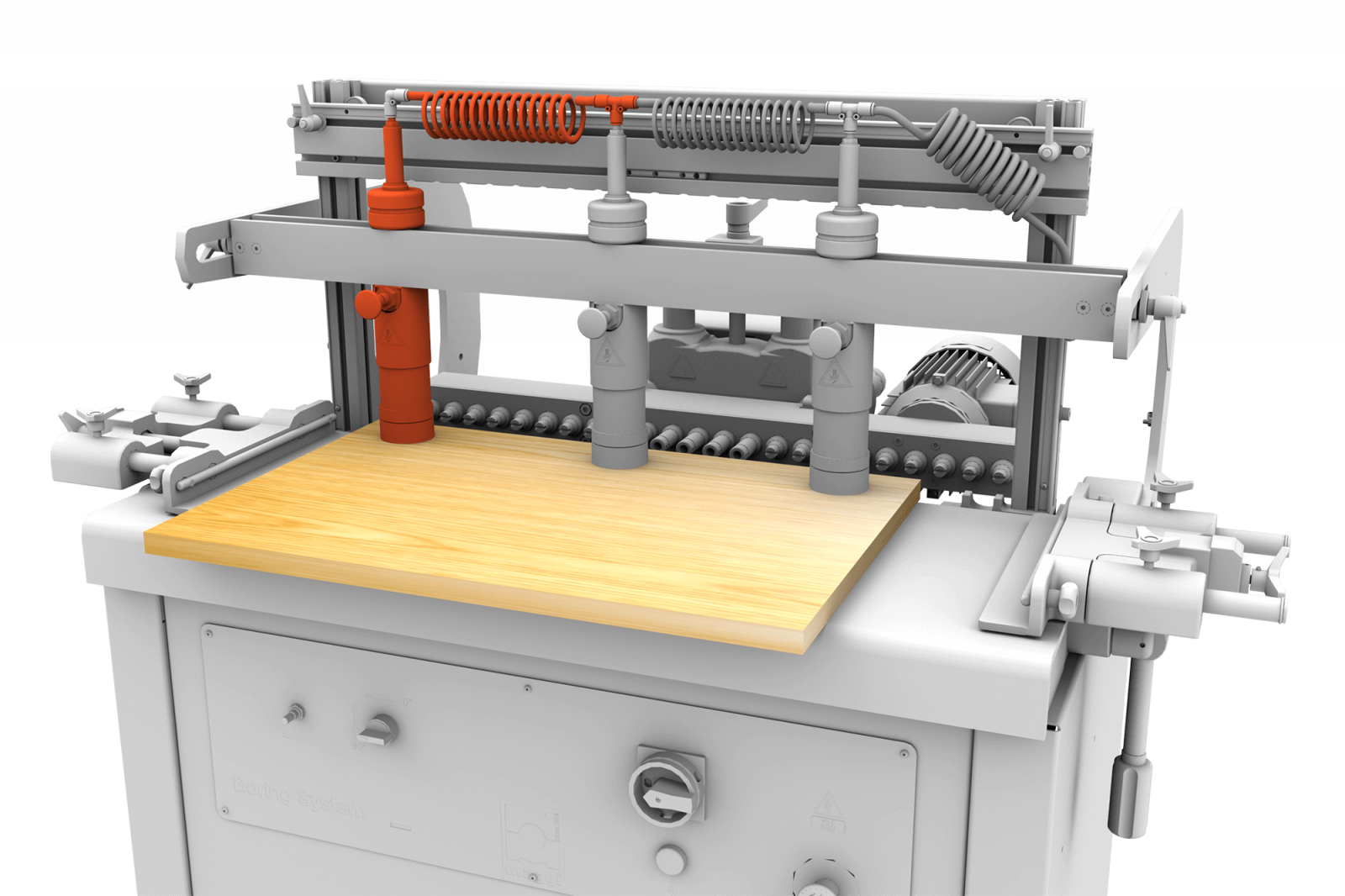

Дополнительный зажим для фиксации
Для повышения давления держателя на рабочей панели и, соответственно, ее стабильности в процессе сверления
CODE: 29971019
Повысьте точность рабочего процесса

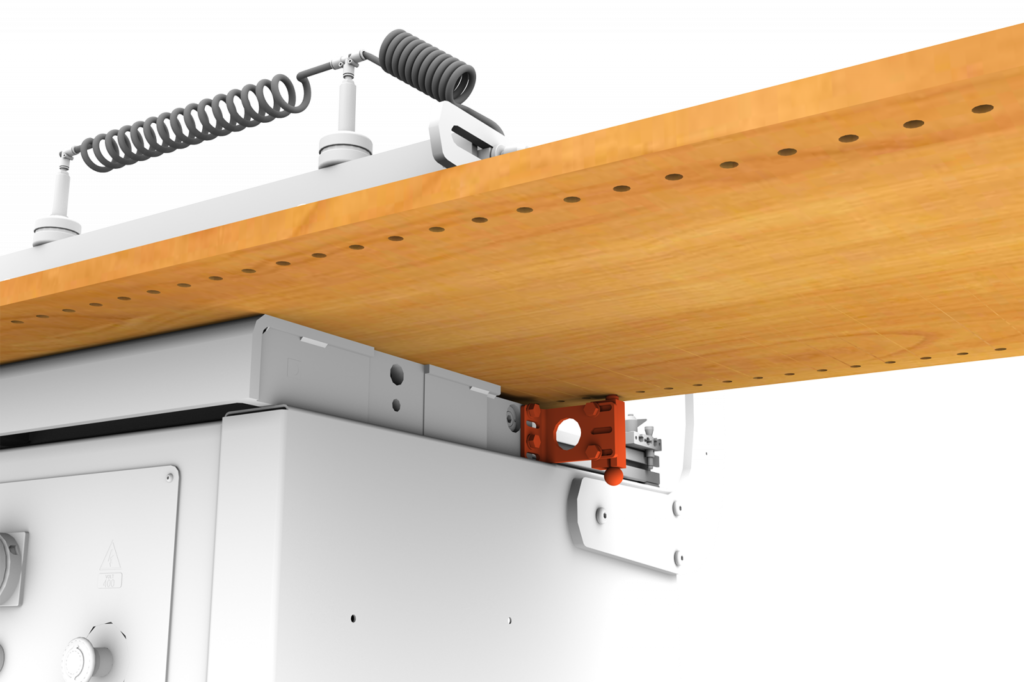

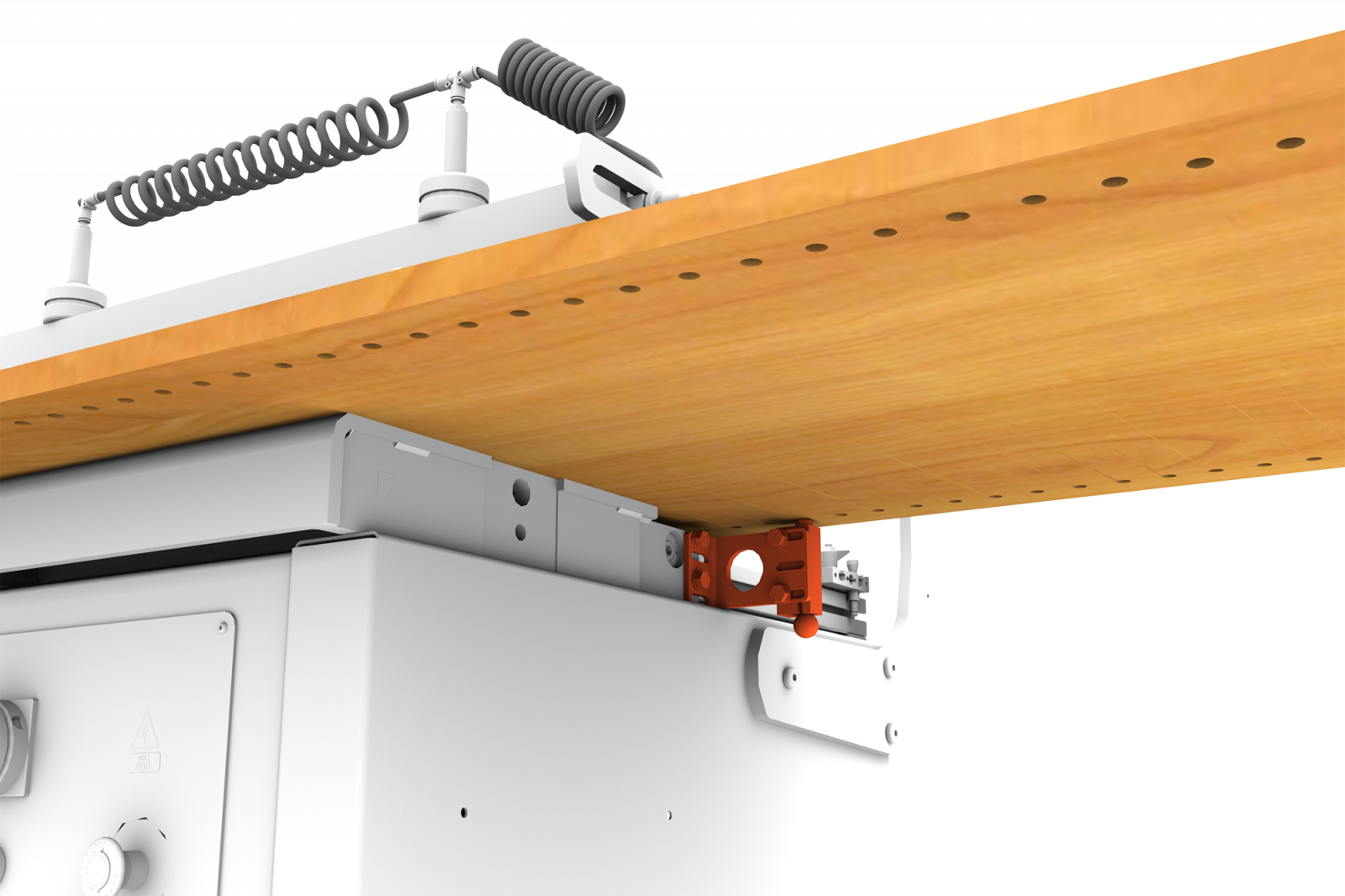

Опорный штифт для линейного сверления
Позволяет выполнять процесс линейного вертикального сверления очень быстро и точно, без использования длинного ограждения. Настоятельно рекомендуется устанавливать это устройство с обеих сторон станка для обработки панелей длиной более 2 м.
Штифт для линейного сверления (1 шт.)
CODE: 26229020 (лев) / 26229024 (прав)
Улучшить крепление заготовки

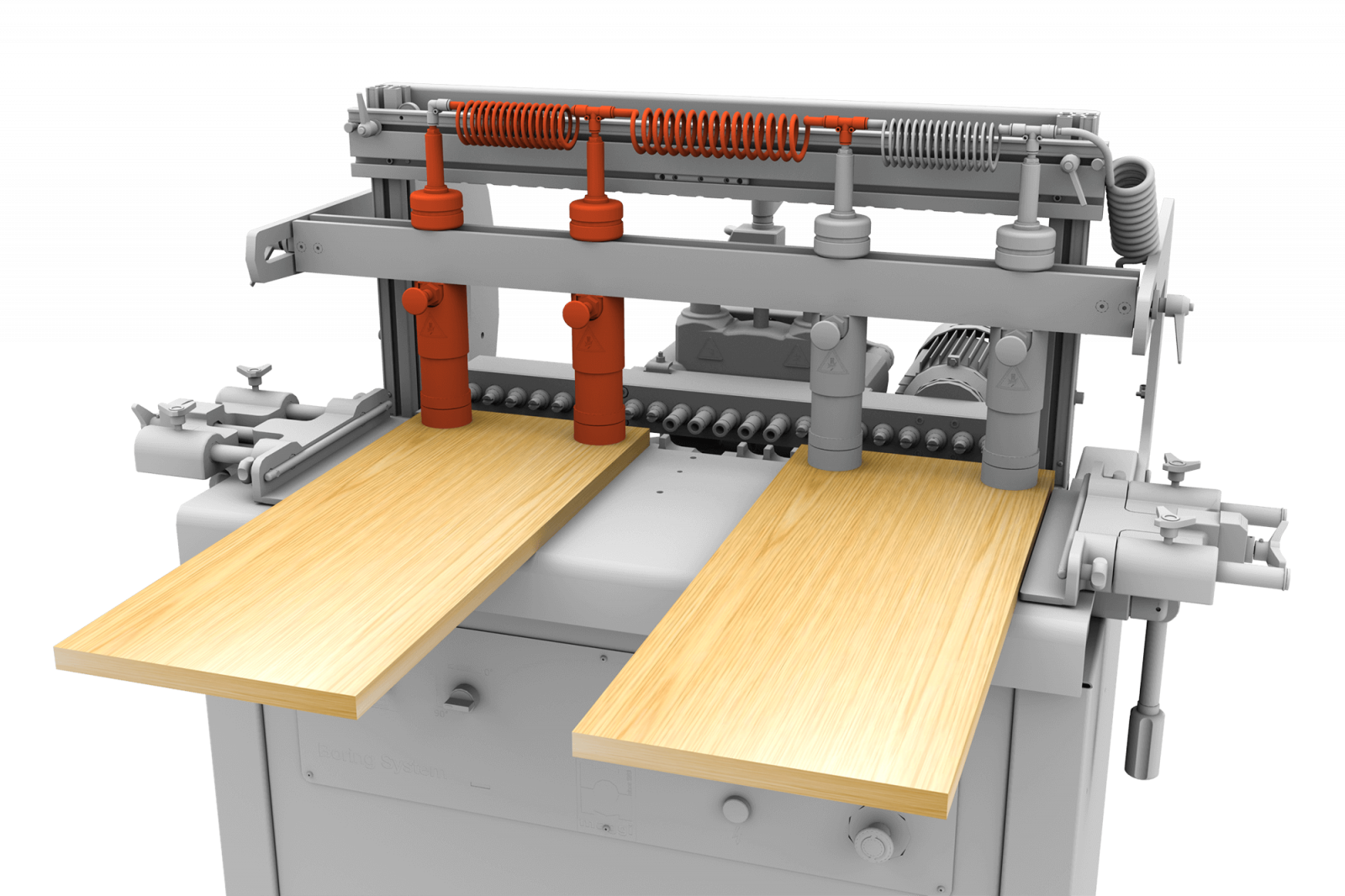

Дополнительные прижимные зажимы
2 доп. зажима. Для увеличения прижимного давления на рабочую панель и, следовательно, ее устойчивости в процессе сверления. Позволяют обрабатывать две небольшие панели одновременно.
CODE: 29971020
Быстрая настройка

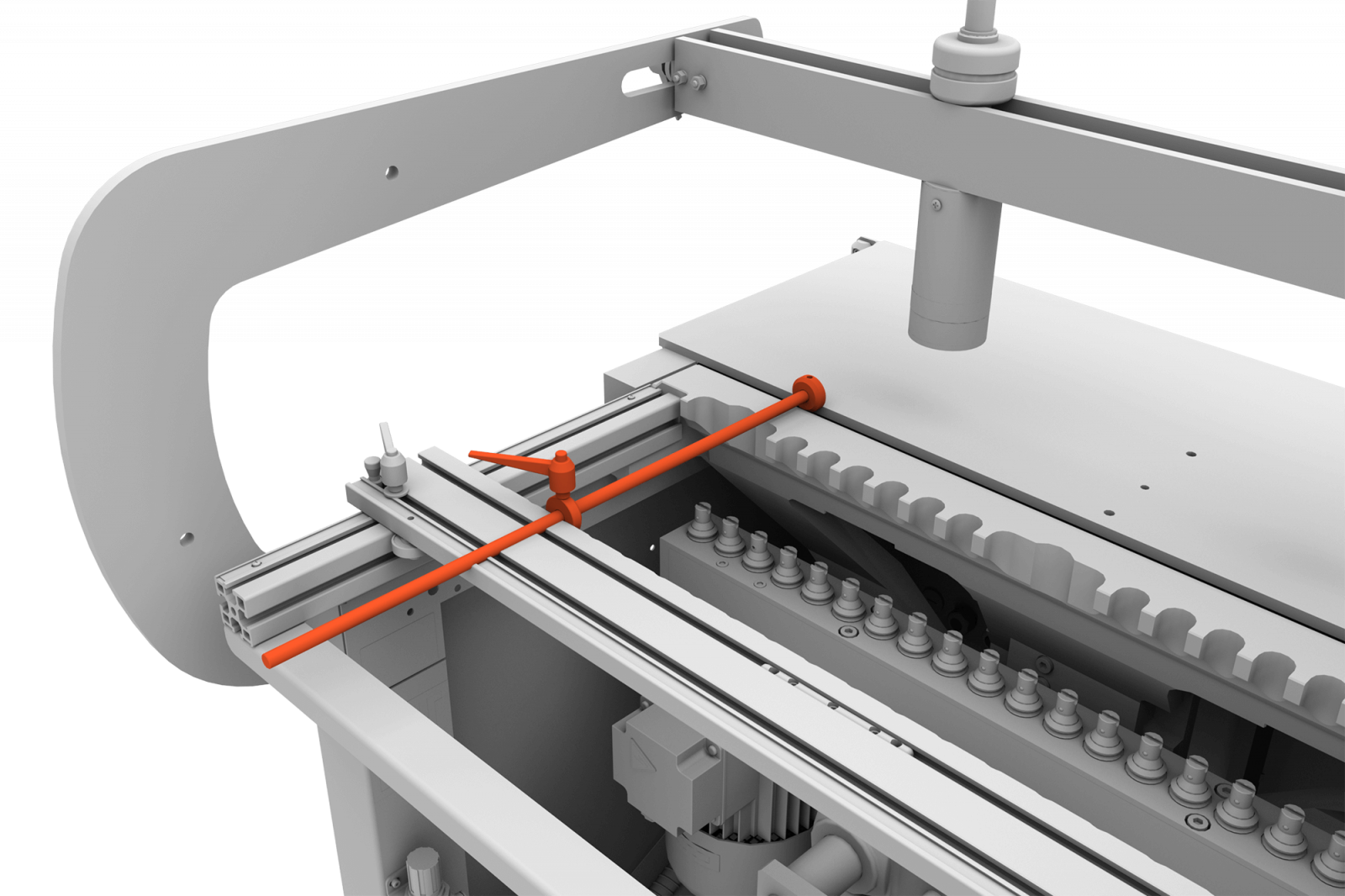

Указатель параллельности заднего ограждения
Указатель параллельности заднего ограждения (500 мм). Для быстрой и точной установки заднего ограждения.
CODE: 26000061
Быстрая настройка

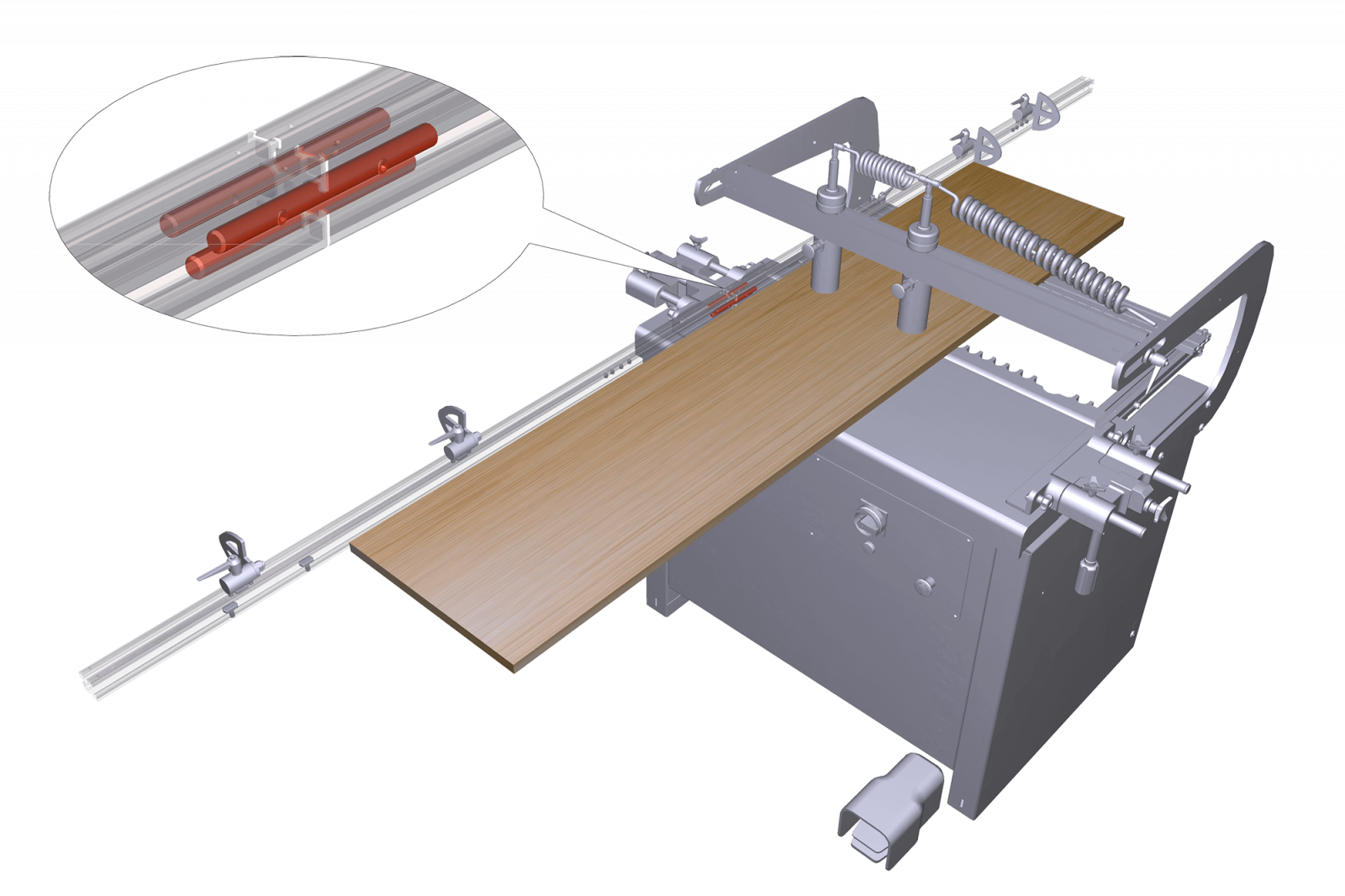

Комплект для соединения ограждений
Комплект для соединения двух алюминиевых ограждений (1500 + 1500 мм). Позволяет получить одно ограждение длиной 3 метра
CODE: 26028820
Рекомендуемые инструменты

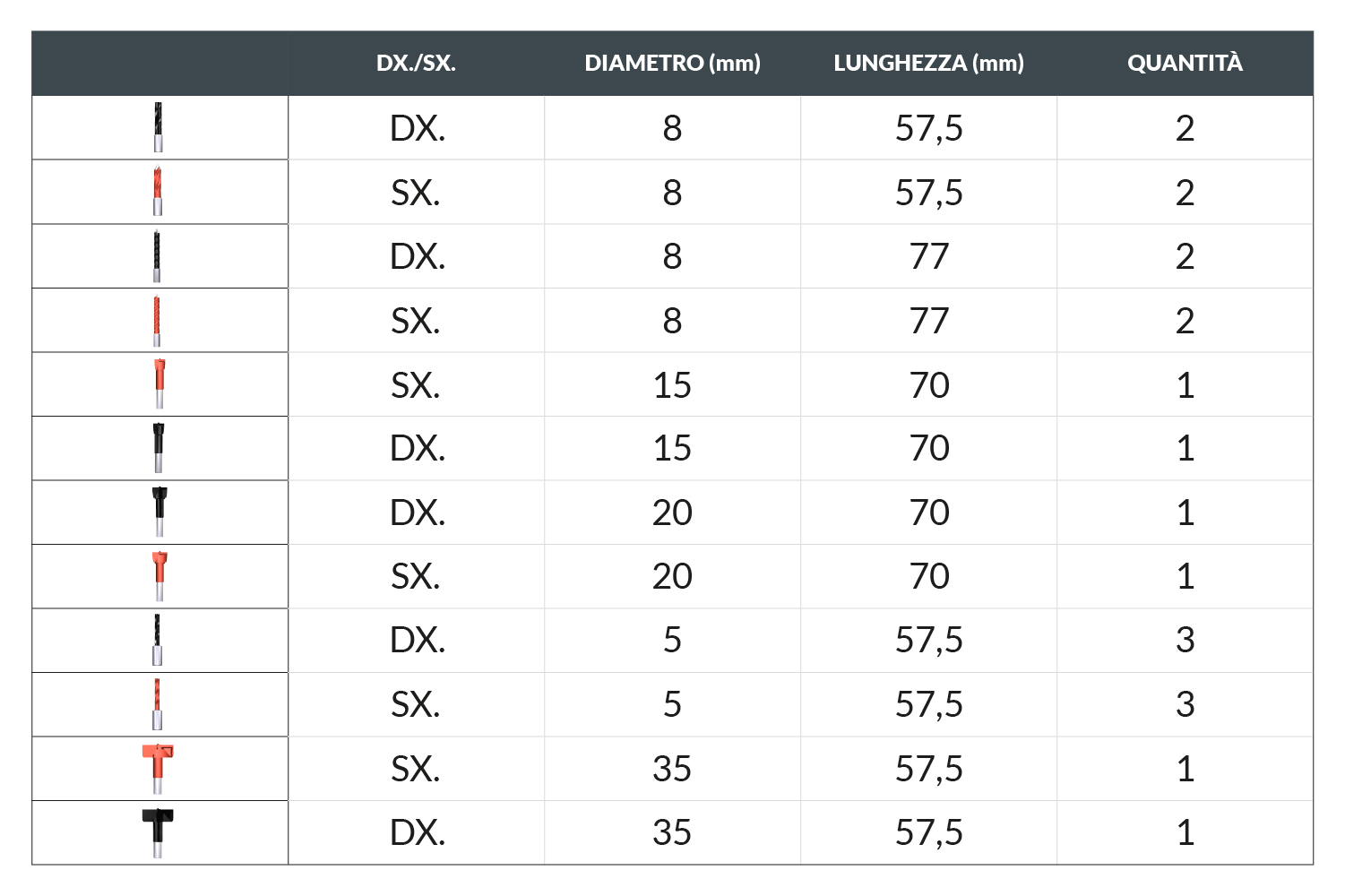

Рекомендуемый набор сверл
Выбор сверл от наших технических специалистов для профессионального подхода
CODE: 26054750
Эргономика

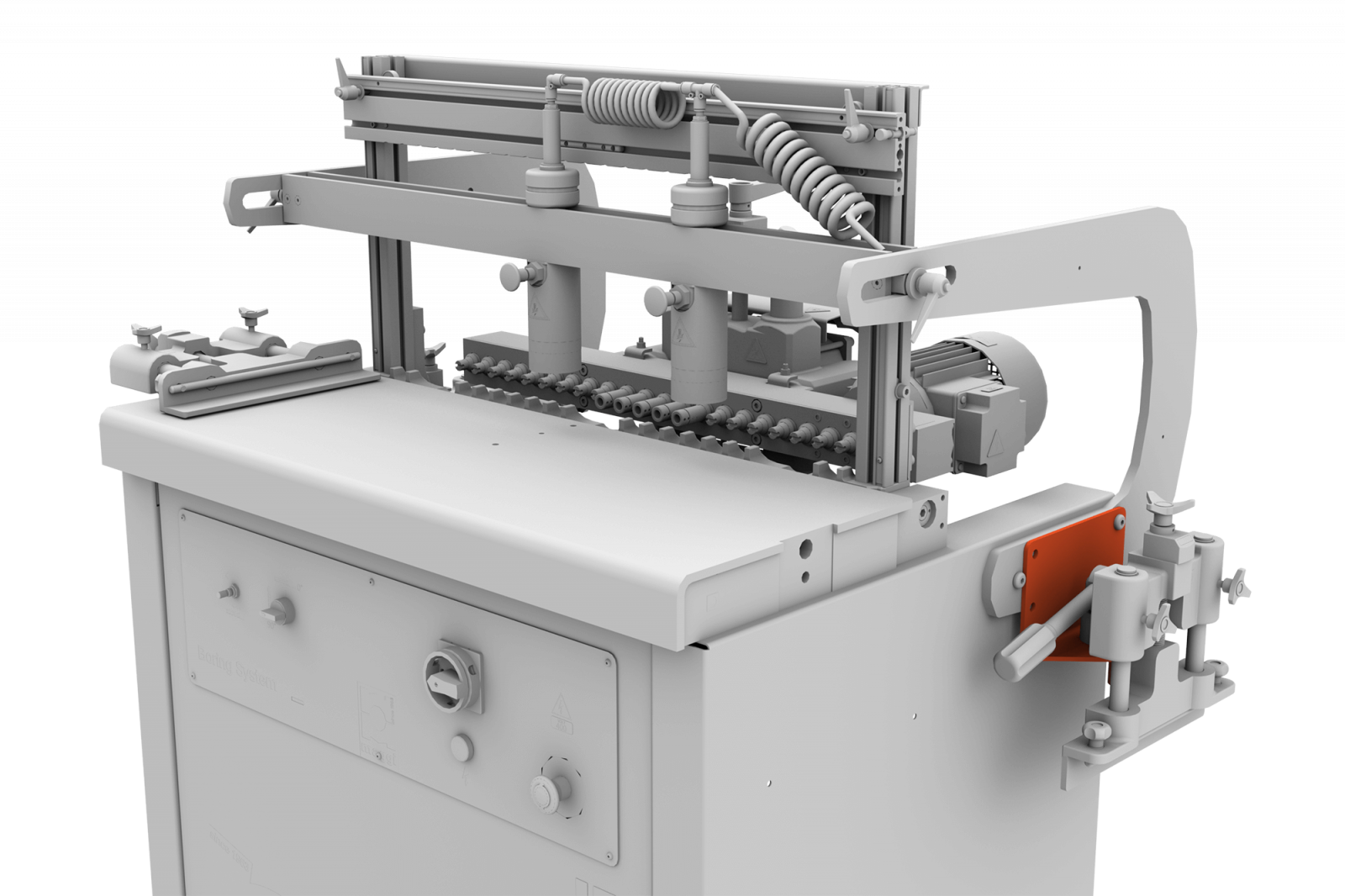

Комплект из 2 подставок для боковых ограждений
Чтобы боковые ограждения всегда были под рукой
CODE: 26000012
Быстрая настройка
макрос "Cabineo"
CODE:
Улучшите комфорт.
Независимый роликовый стол холостого хода
Роликовый стол для холостого хода 500 x 1500 мм и 562×1540 мм (включая раму), регулируемая высота от 770 до 1,175 мм, макс. производительность 45 кг/м. Устанавливается с обеих сторон машины для работы с крупногабаритными панелями
CODE: 27304100
Специальные напряжения
Однофазный двигатель
Чтобы машина работала в небольших мастерских ручной работы, имеющих электрическую систему, работающую на 220 вольт
CODE:
Специальные напряжения
Стандарты "CSA"
Электрические стандарты в соответствии с канадскими правилами электропроводки
CODE:
Эргономика
Быстросменная втулка / патрон
Используя эти быстросменные держатели инструментов, вы можете установить свои сверла на расточную головку всего “одним щелчком мыши”.
CODE: 36000061
