BORING SYSTEM 29
Полуавтоматический, многошпиндельный станок с одной головкой для сверления.
Для горизонтального и вертикального сверления деревянных панелей и массива дерева для производства мебели.
– Компактный размер: 1.5 кв.м.
– Вдвое быстрее, чем ручная сверлильная машина.
Более 20 000 произведенных машин и более тридцати лет опыта. Машины, полностью изготовленные в Италии в соответствии с высочайшими стандартами качества благодаря производственному процессу “Lean”, также известному как “Система Тойоты”.
Цена: от 6300 EUR
Технические характеристики модели
Быстросменные шпиндели
Расстояние между осями 32 мм
Поворот пневматической головки от 0° до 90°
Рабочий стол из стали с оптимальными размерами
Регулировка высоты расточки с помощью цифровых счетчиков
Готов к подключению к пылесборнику
Изготовлен в соответствии со стандартами ЕС
СТАНДАРТНОЕ ОБОРУДОВАНИЕ
Двигатель мощностью 2 л.с.
2 запатентованных предохранительных зажима
5 быстросменных патронов
2 алюминиевые ограждения, длина 1500 мм, с 4 фиксаторами
2 съемных боковых ограждения на рабочем столе, регулируемых с помощью высокоточных цифровых счетчиков
2 фиксированных упора на 37 мм для петель
Регулировка высоты расточки на цифровых счетчиках
Заднее ограждение с максимальным ходом 300 мм
Упаковка: штабелируемая картонная коробка
Готов к подключению к пылесборнику
Изготовлен в соответствии со стандартами ЕС
Больше информации

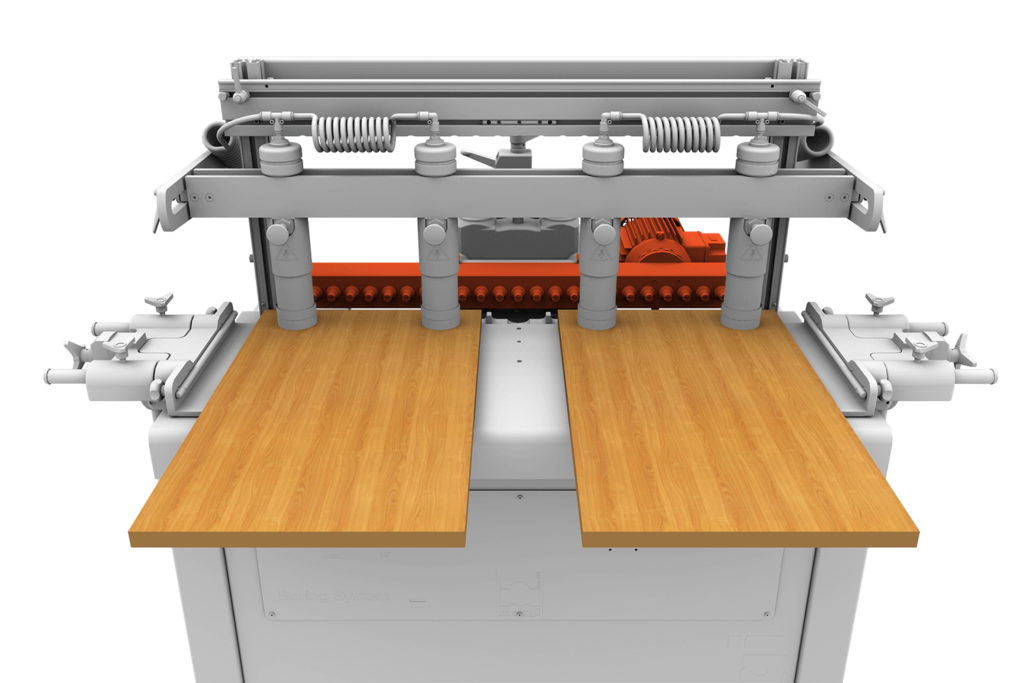

БЫСТРОЕ ГОРИЗОНТАЛЬНОЕ сверление
Благодаря межосевому расстоянию 896 мм и большому рабочему столу, Вы можете обработать две панели шириной 444 мм одновременно.

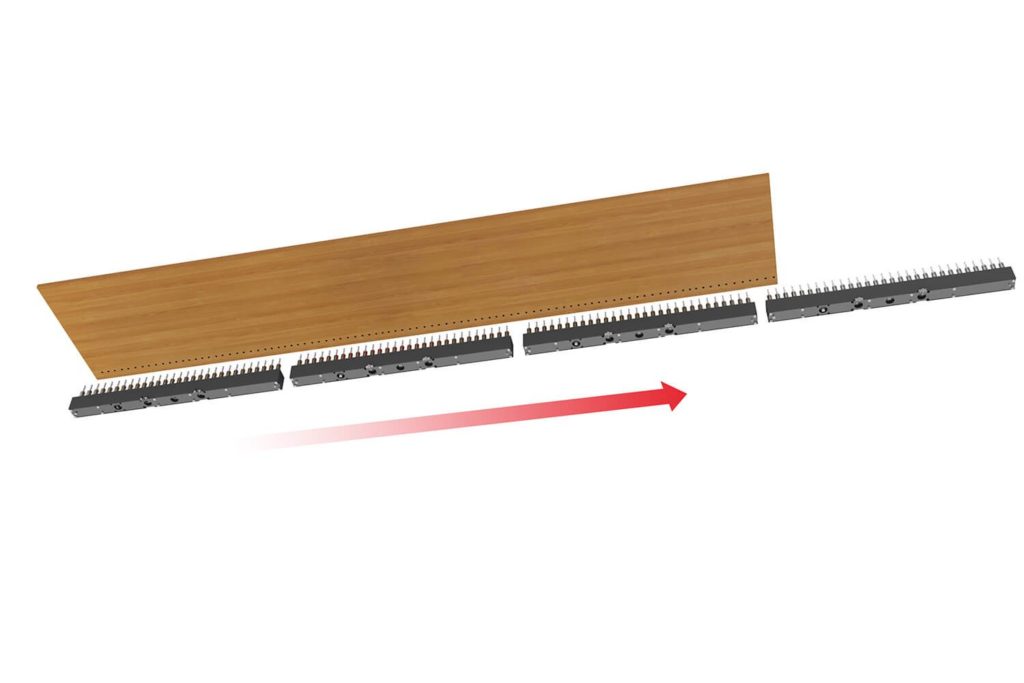

Быстрое вертикальное сверление
Вы можете обработать стороны длиной 3000 мм за 4 рабочих цикла.

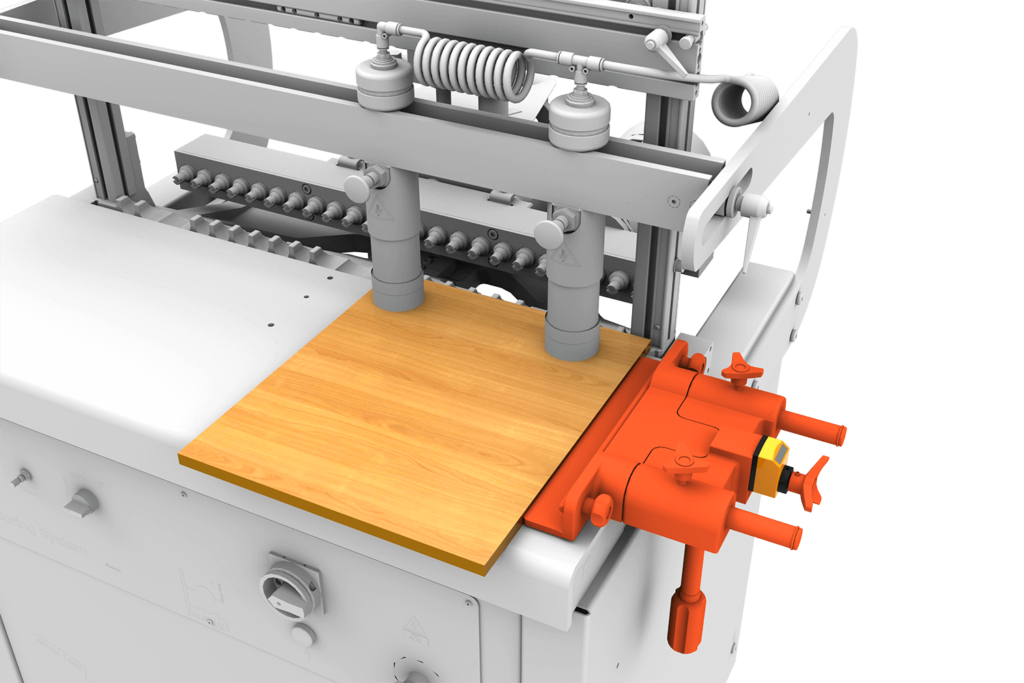

ИДЕАЛЬНО ГЛАДКИЕ СОЕДИНЕНИЯ ПАНЕЛЕЙ
Боковые направляющие, регулируемые с помощью цифровых счетчиков, всегда представляют собой точную точку отсчета, быстро устанавливаются и гарантируют идеальную параллельность операций сверления.
БЫСТРАЯ УСТАНОВКА

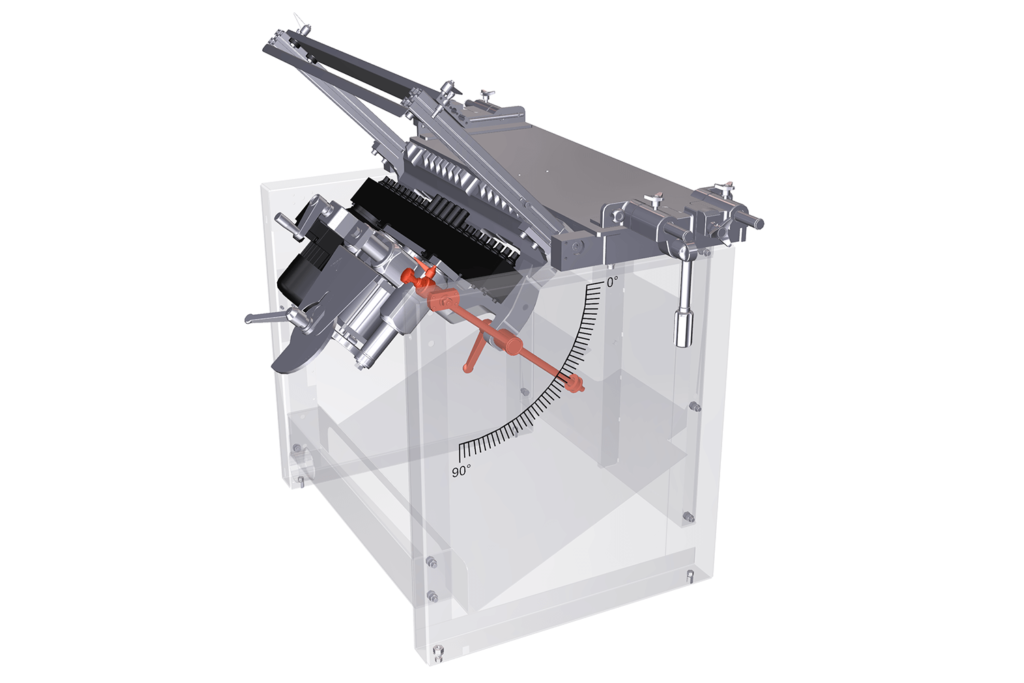

УНИВЕРСАЛЬНОСТЬ

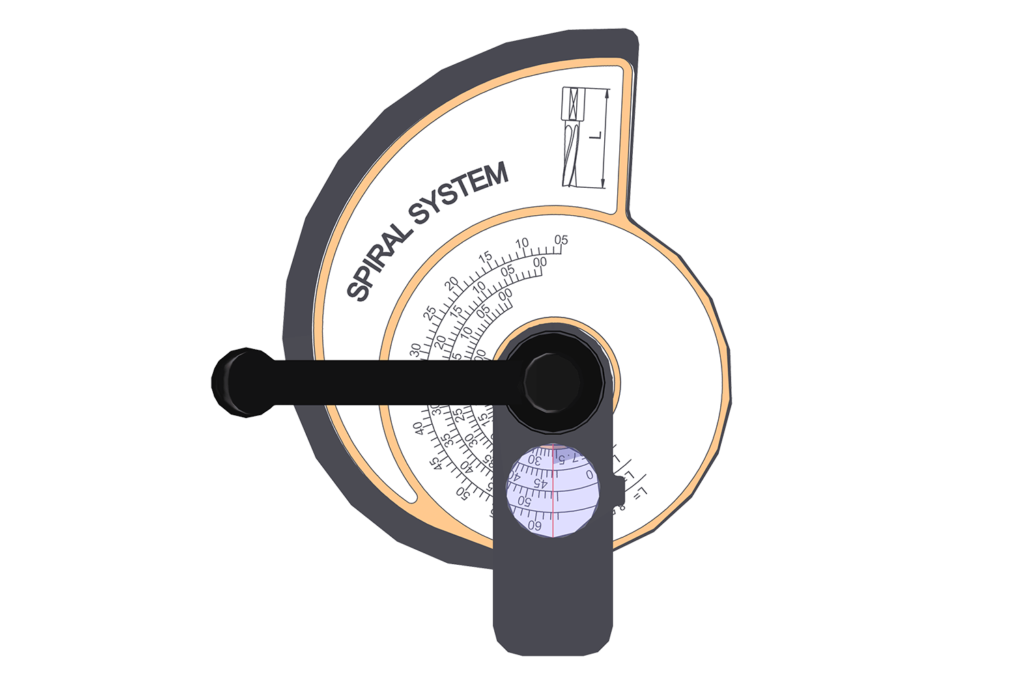

Он сверлит под любым углом между 0° и 90°.

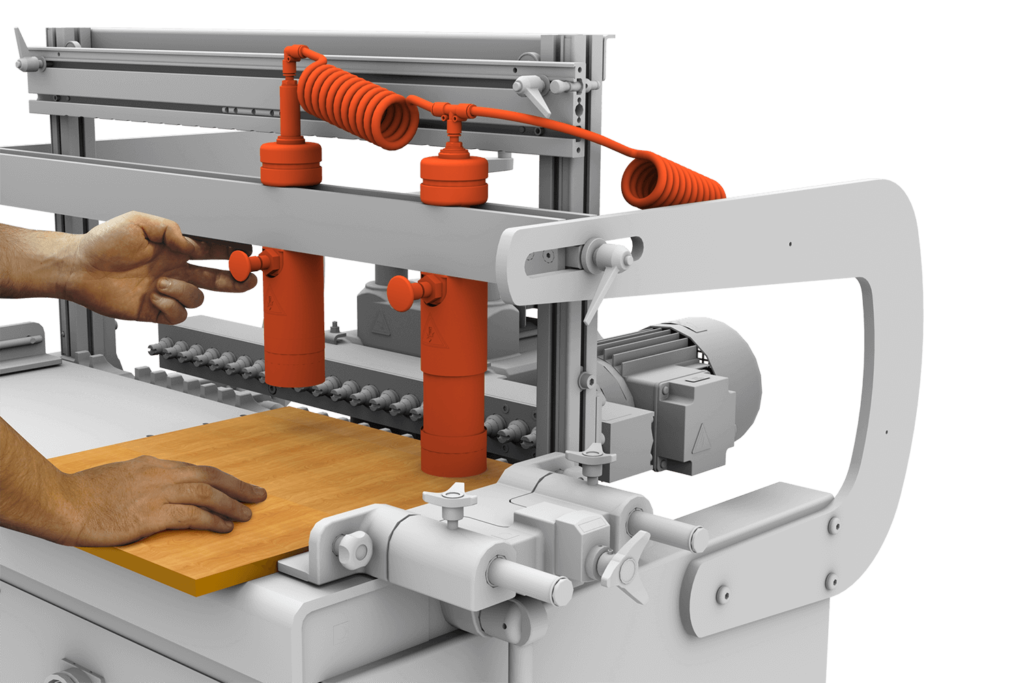

БЕЗОПАСНОЕ УДЕРЖАНИЕ ПАНЕЛИ
Быстросъемный, безопасный, фиксирующий зажим обеспечивает максимальную стабильность и надежность детали во время рабочего цикла и высочайшую точность процесса сверления.
Производительность

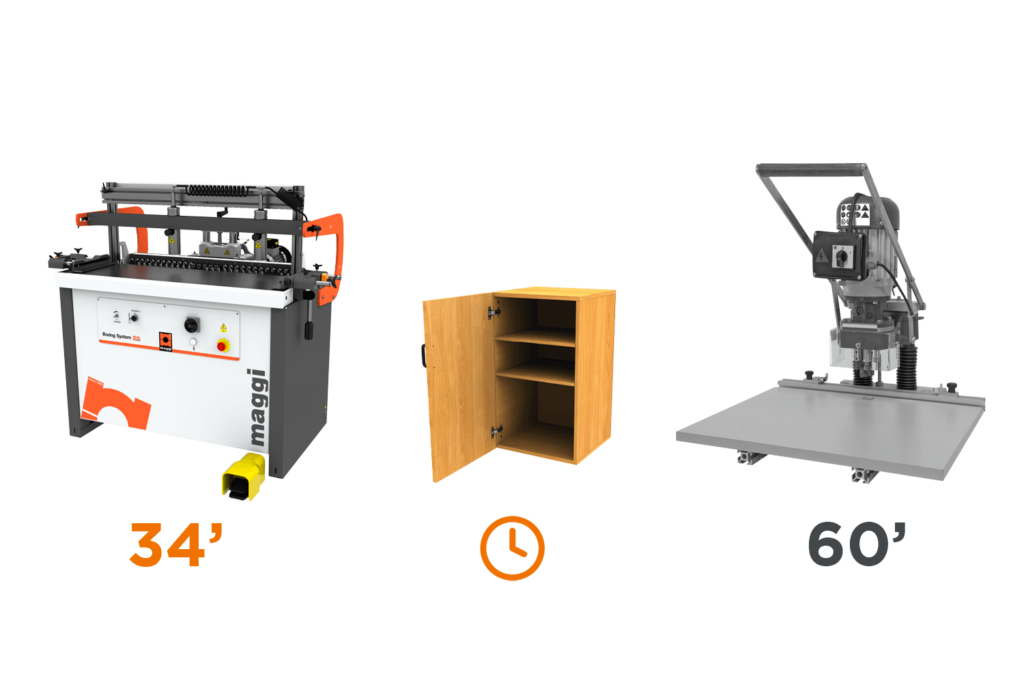

В два раза быстрее, чем станок для сверления на столе.
БЫСТРОЕ И ТОЧНОЕ МОНТИРОВАНИЕ ПАНЕЛЕЙ
Благодаря двум алюминиевым направляющим размером 1500×80 мм с 4 опорными упорами.

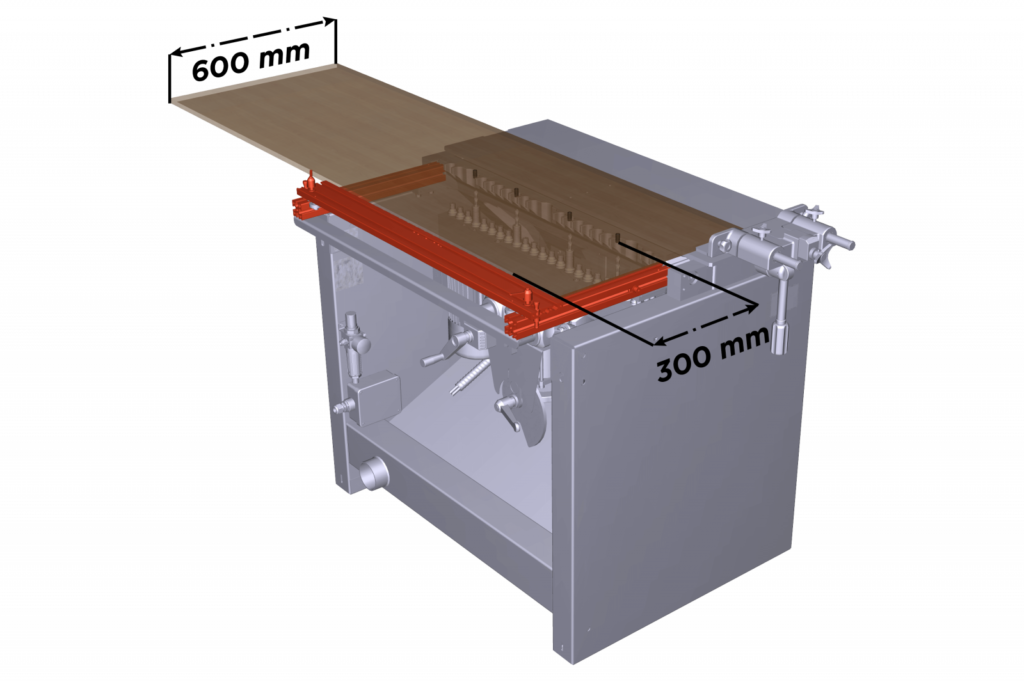

ЗАДНяя направляющая
Задняя напрвляющая с ходом 300 мм позволяет просверливать отверстия прямо посередине боковых панелей шкафа-купе, не используя длинную направляющую.

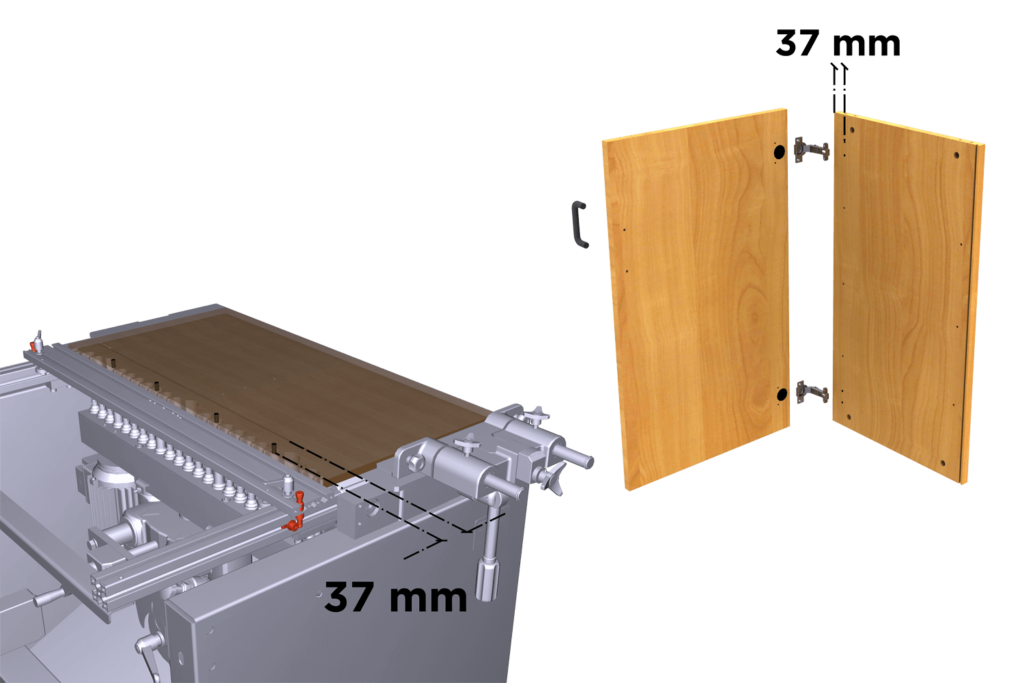

ФИКСИРОВАННЫЙ УПОР ДЛЯ ПЕТЕЛЬ
Фиксированный реф. упор диаметром 37 мм чрезвычайно полезен для сверления крепежных отверстий для петель на боковых панелях.
КРЕПКАЯ КОНСТРУКЦИЯ

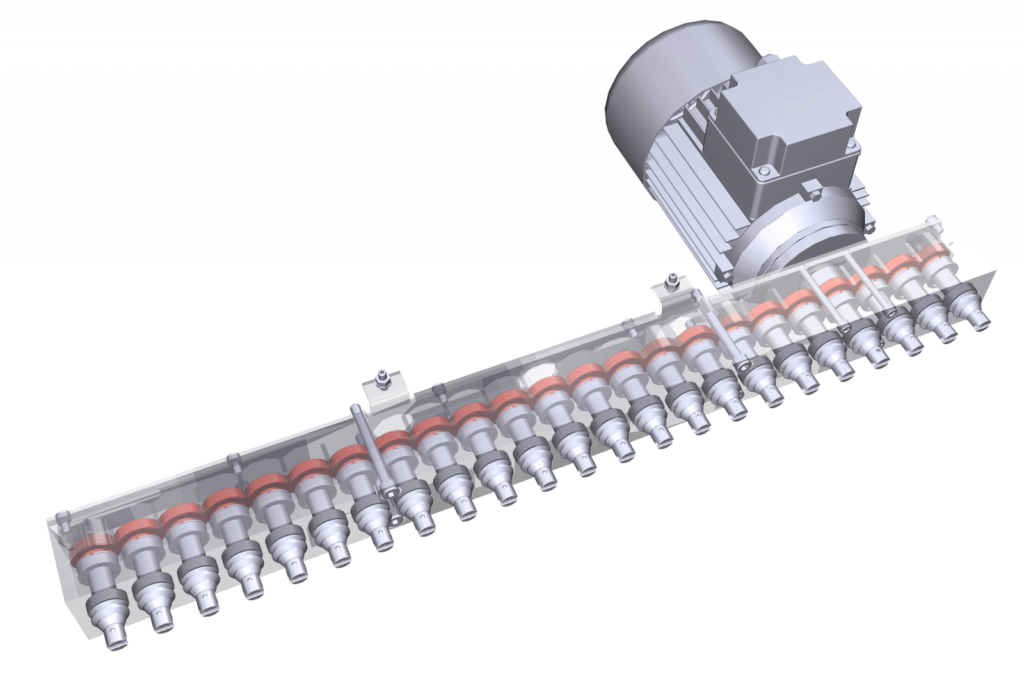

Изготовлен из стали, создан для длительного использования, экологически безопасное покрытие против ржавления. Головка долота изготовлена из алюминия, в то время как внутренние шестерни изготовлены из отрезной стали.

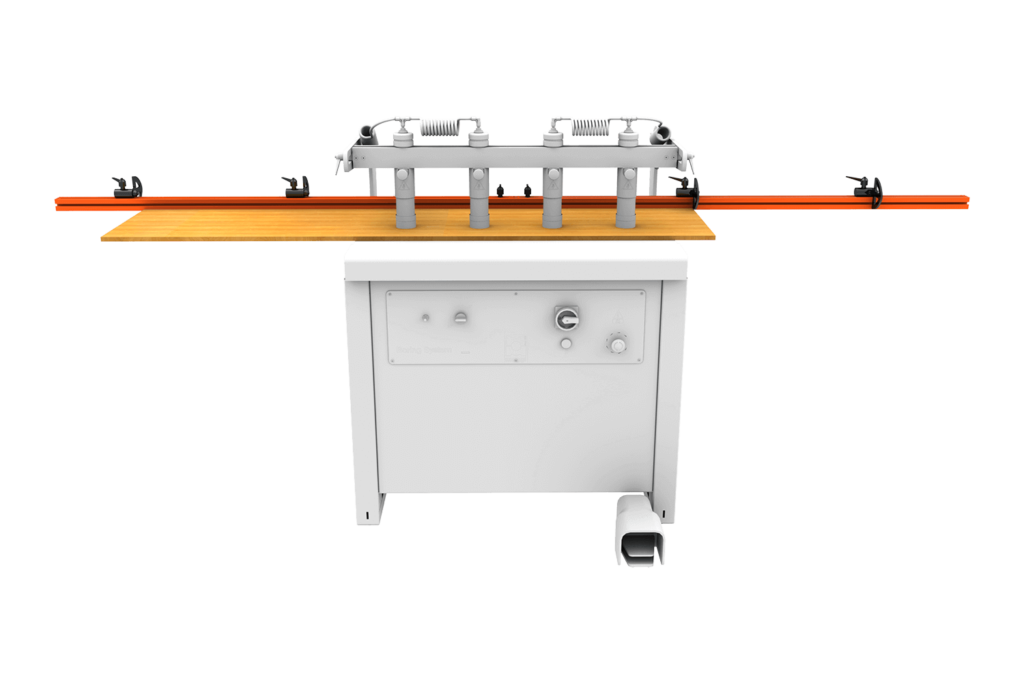

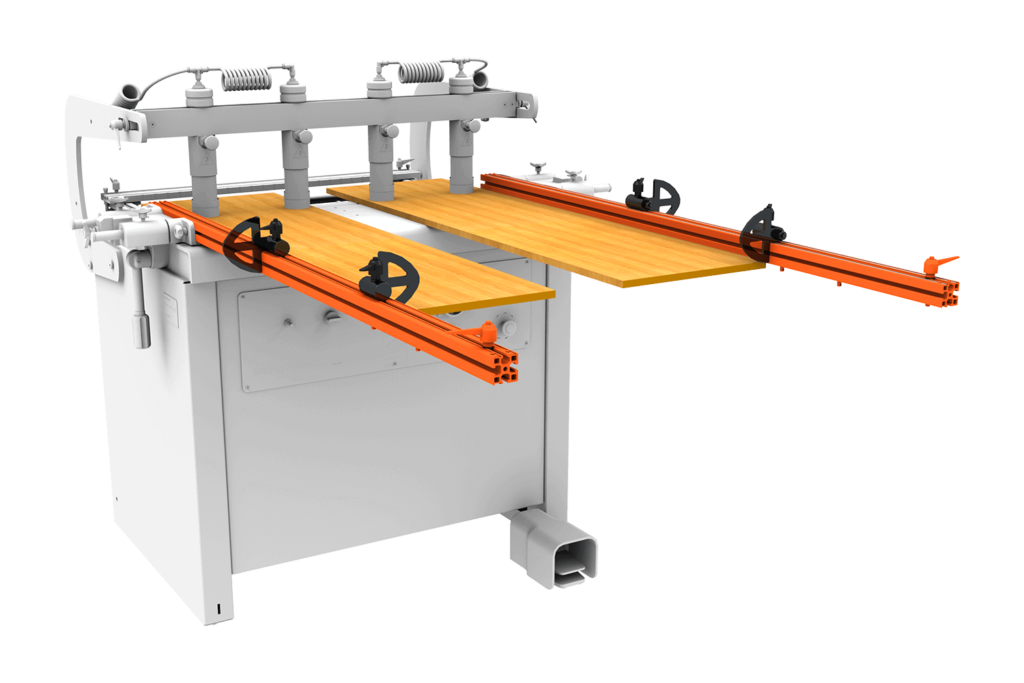

БЫСТРАЯ И ТОЧНАЯ УСТАНОВКА ПАНЕЛЕЙ
Благодаря двум алюминиевым направляющими размером 1500 х 80 мм с 4 опорными стойками.

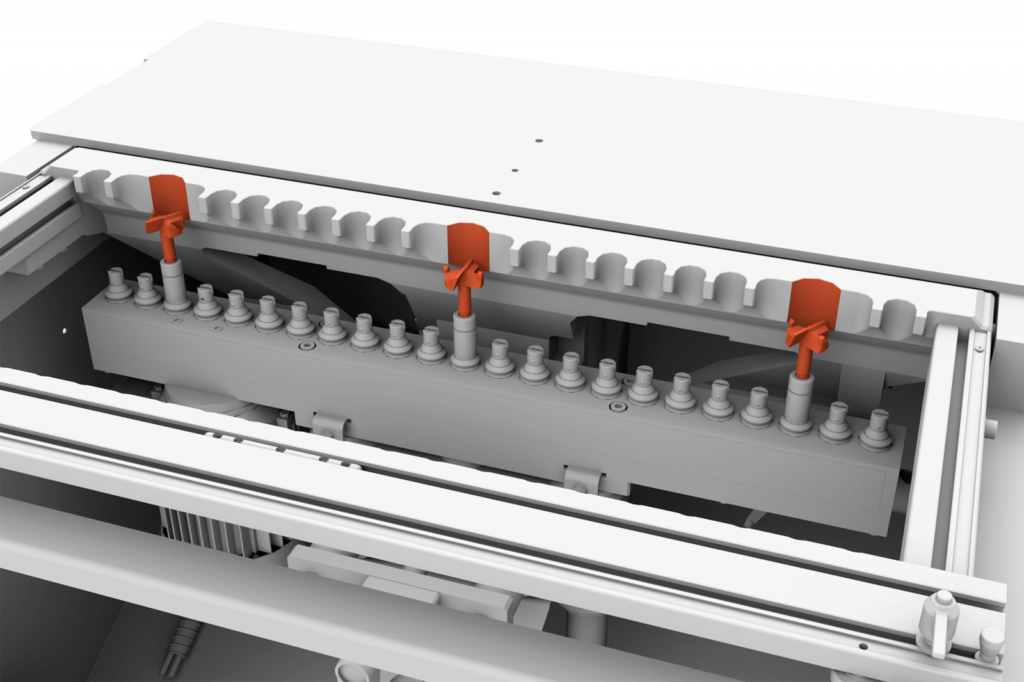

СПЕЦИАЛЬНЫЙ ДИЗАЙН ДЛЯ РАБОТЫ С СВЕРЛАМИ БОЛЬШОГО ДИАМЕТРА
Гребенка была сконструирована таким образом, чтобы иметь 3 фиксированных положения, в которых вы можете использовать фрезы-сверла большого диаметра без какой-либо дополнительной регулировки расточной головки.
ТЕХНИЧЕСКИЙ лист
Шпиндели | 29 шт |
Левый/правый шпиндели | 14 шт/15шт |
Межосевой шпиндель | 32 мм |
Общее межосевое расстояние | 896 мм |
Макс. диаметр инструмента | 40 мм |
Макс. глубина сверления | 65 мм |
Максимальная высота растачивания | 55 мм |
Высота рабочего стола | 860 мм |
Размеры рабочего стола | 1141 х 350 мм |
Макс. толщина панели (опция*) | 60 мм (130 мм *) |
Макс. размеры панели | 1156 х 3000 |
Мотор | 2 л.с./кВт 1,5 - 2800 об/мин. |
Шаговый двигатель 1 |
|
Шаговый двигатель 2 |
|
Линейный привод |
|
Стандартное пневматическое давление | БАР 6/8 |
Расход воздуха за рабочий цикл | 10 NL |
Диаметр колпака для сбора пыли | 80 мм |
Габаритные размеры | 1480 х 950 х 1300 мм |
Размеры упаковки (машина) | 1250 х 950 х 1050 мм |
Размер упаковки стержня | 1500 х 120 х 60 мм |
Вес брутто | 344 кг |
Вес нетто | 300 кг |
Аксессуары
Эргономика
Лоток для инструментов
Чтобы ваши сверла и инструменты были в порядке и всегда были под рукой
CODE: 26000014
Эргономика
Стойте за длинным ограждением
Чтобы ваши ограждения всегда были под рукой
CODE: 26000010
Специально для длинных панелей
опорные упоры для длинной панели
CODE: 26001071
Специально для длинных панелей
1000 mm удлинитель ограждения
Позволяет увеличить на 1 м длину 2 стандартных ограждений (по 1,5 м каждое) и выполнить поточное сверление длинных панелей.
CODE: 29970302
Увеличить универсальность

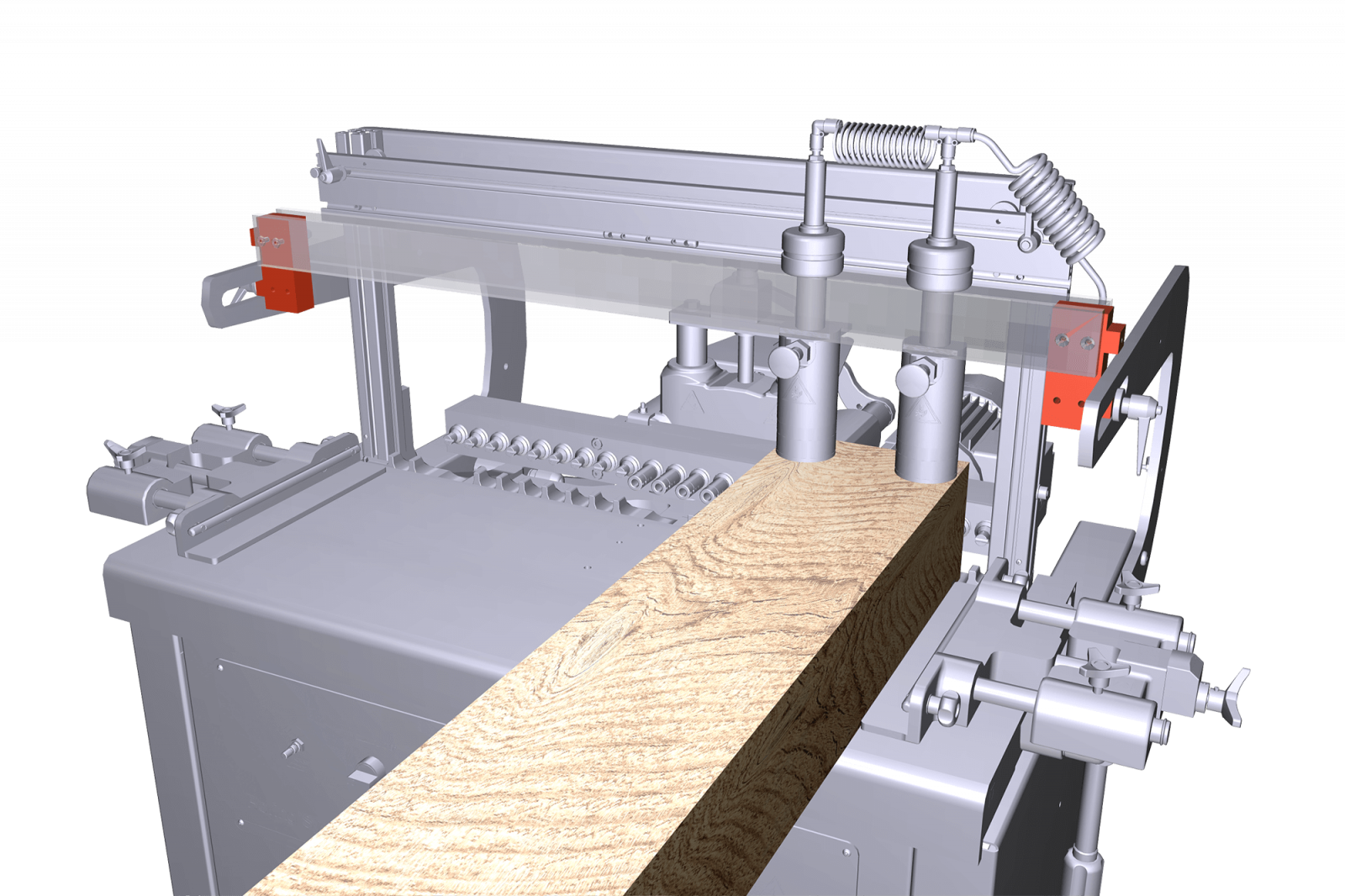

Блоки для подъема зажимных приспособлений
CODE: 26001015
Увеличить универсальность

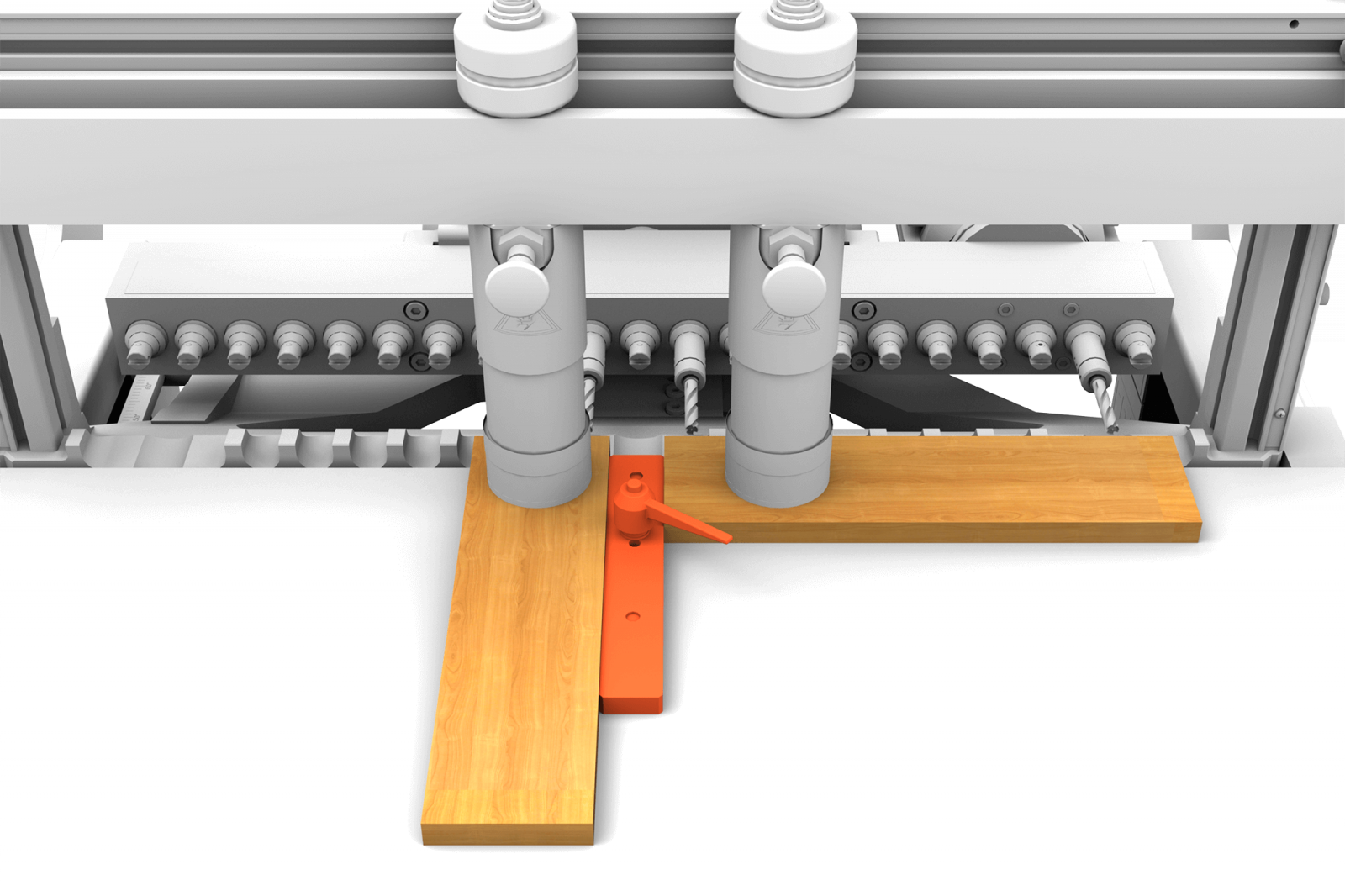

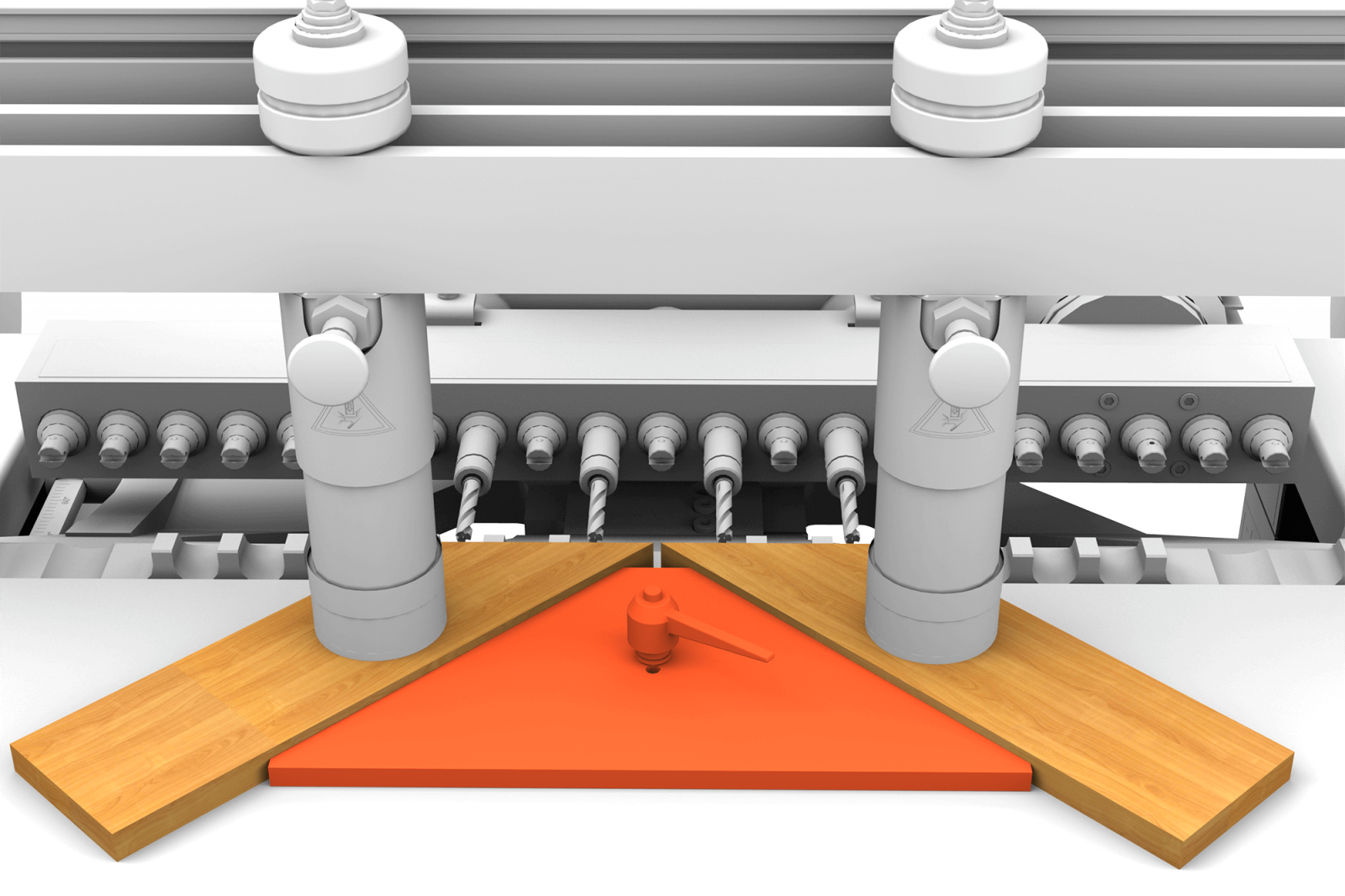

Комплект упоров для сверления под 45° и 90°
Для сверления молдингов и планок
CODE: 26000069 A / 26000069 B
Быстрая настройка

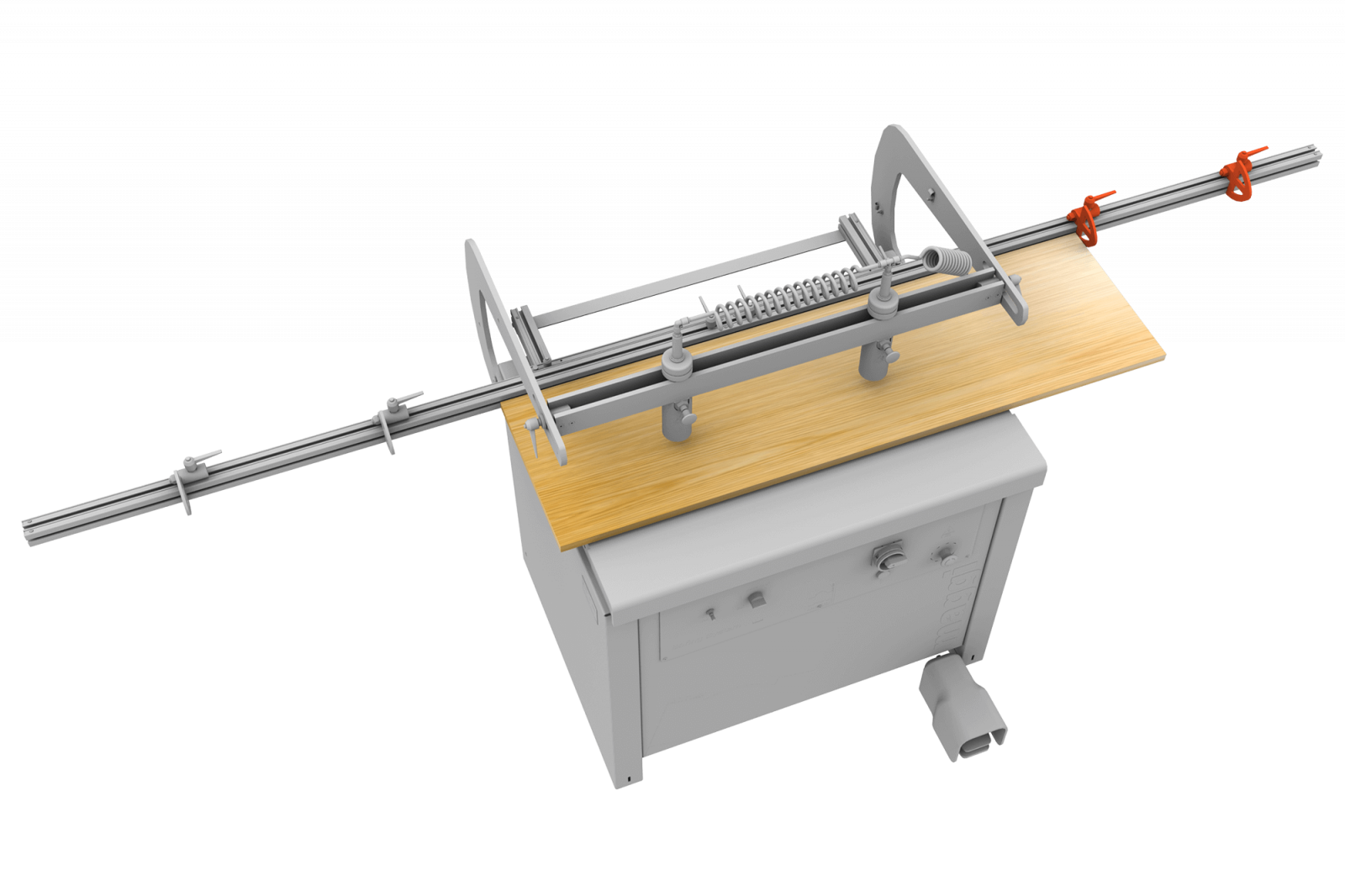

Набор из двух дополнительных стопорных упоров
Для еще более быстрой и точной настройки
CODE: 26028819
Улучшите крепление детали

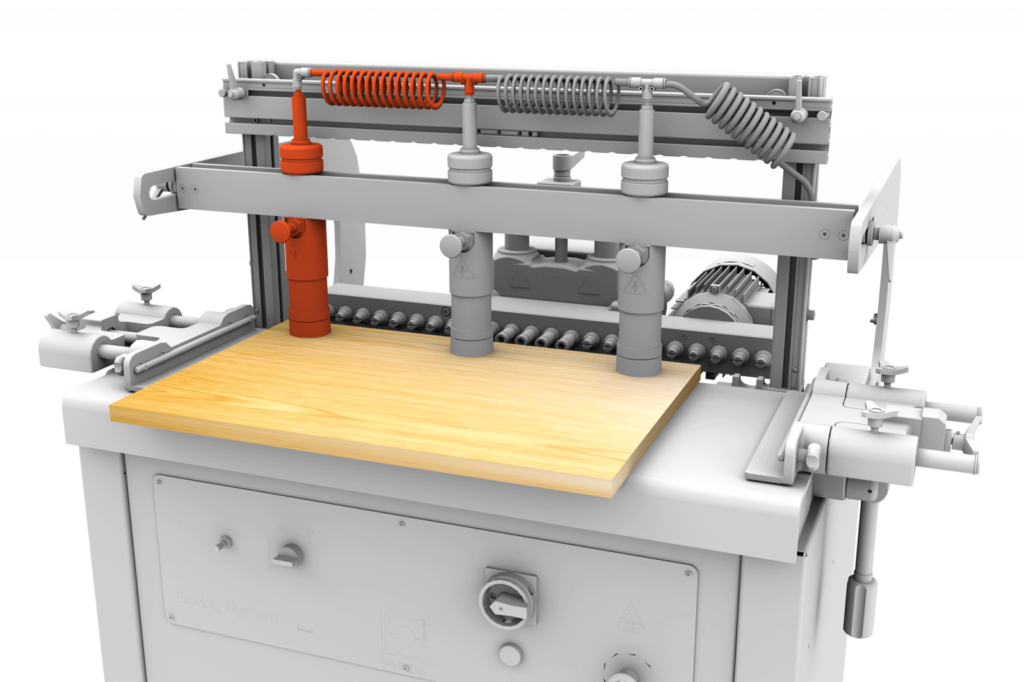

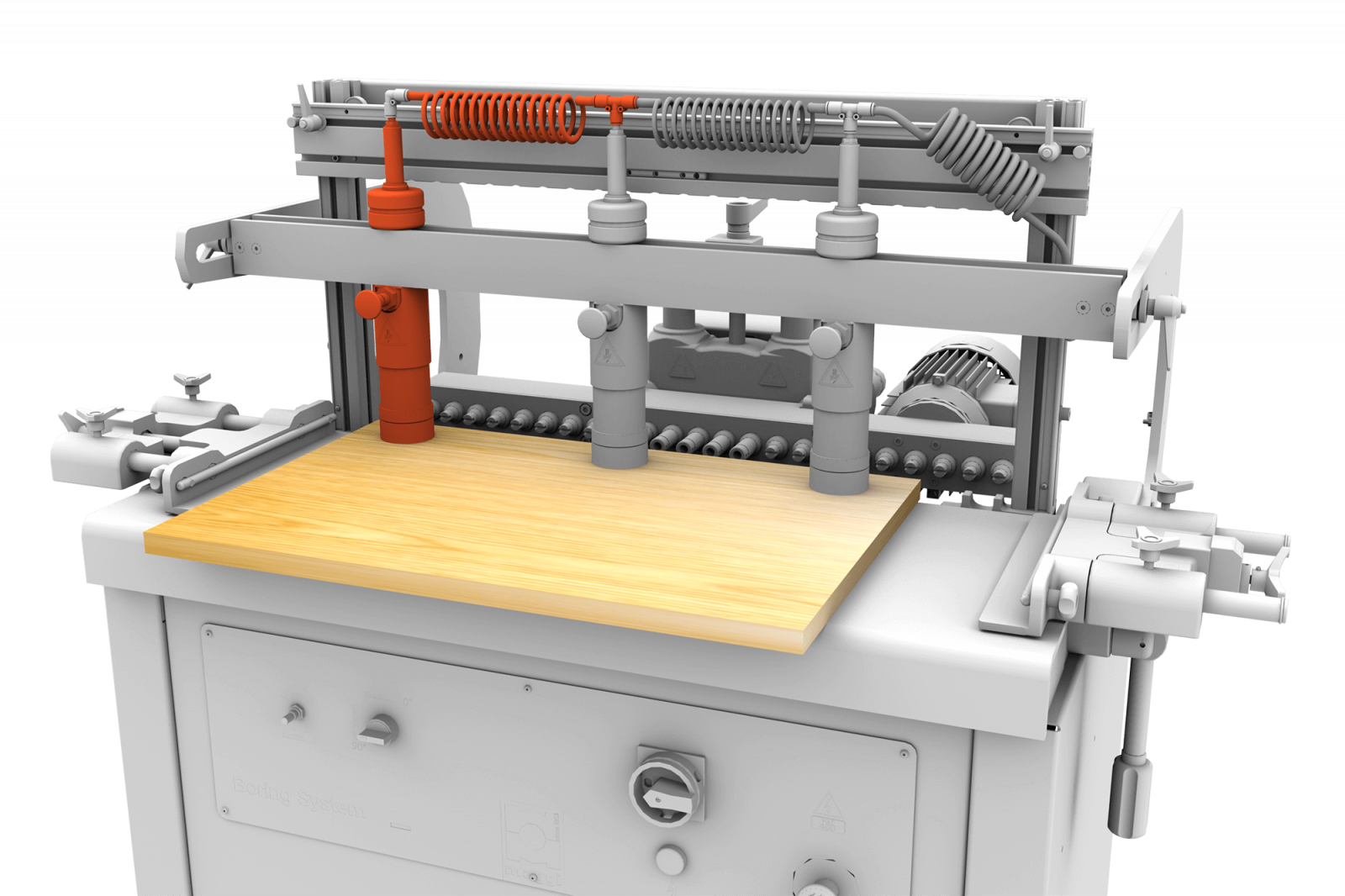

Дополнительный зажим для фиксации
Для повышения давления держателя на рабочей панели и, соответственно, ее стабильности в процессе сверления
CODE: 29971019
Повысьте точность рабочего процесса

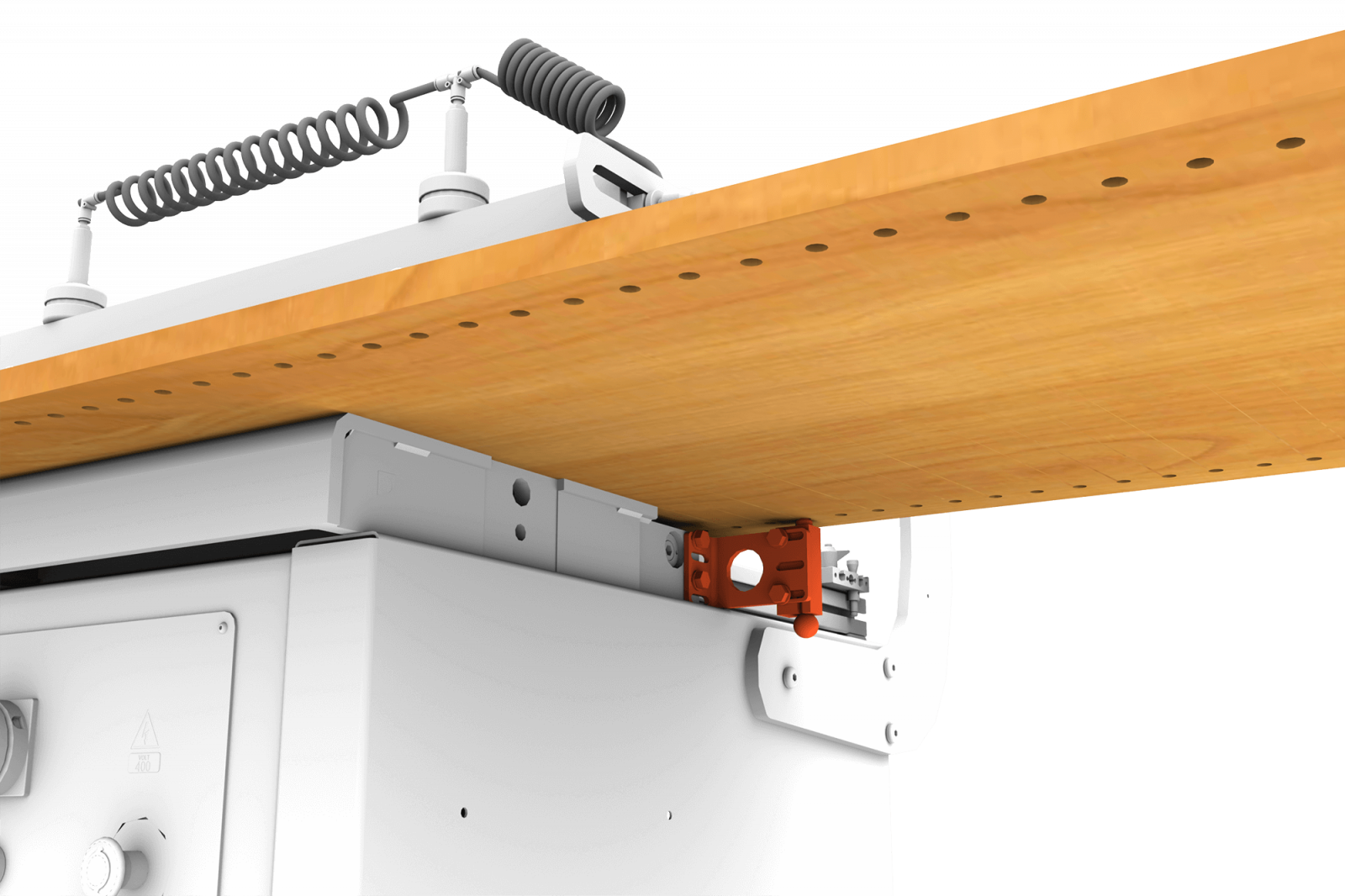

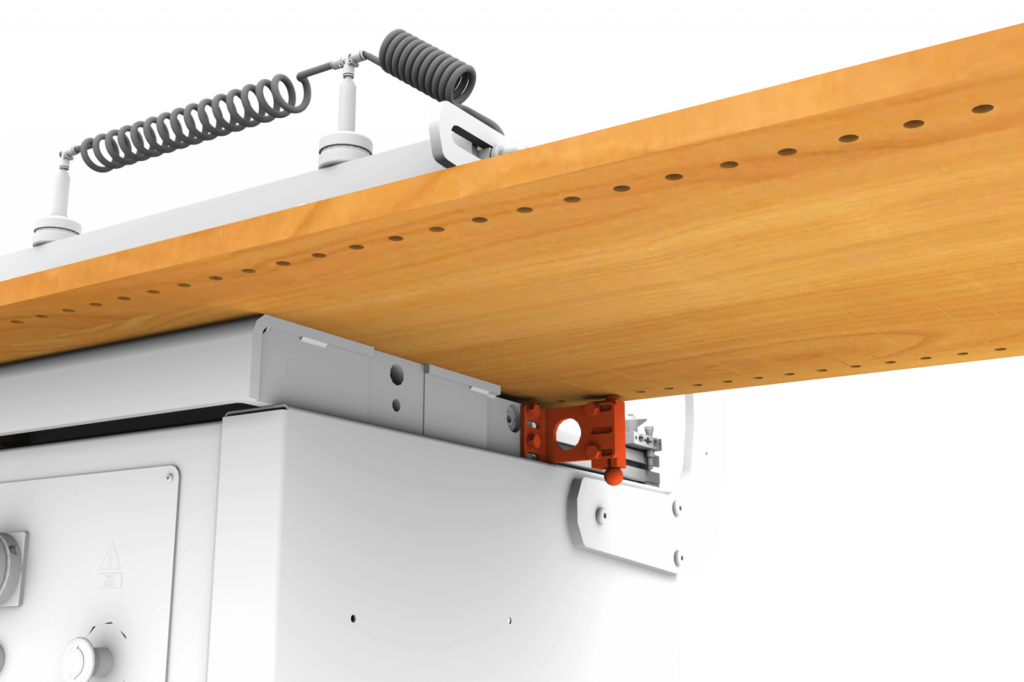

Опорный штифт для линейного сверления
Позволяет выполнять процесс линейного вертикального сверления очень быстро и точно, без использования длинного ограждения. Настоятельно рекомендуется устанавливать это устройство с обеих сторон станка для обработки панелей длиной более 2 м
CODE: 29900100
Улучшить крепление заготовки

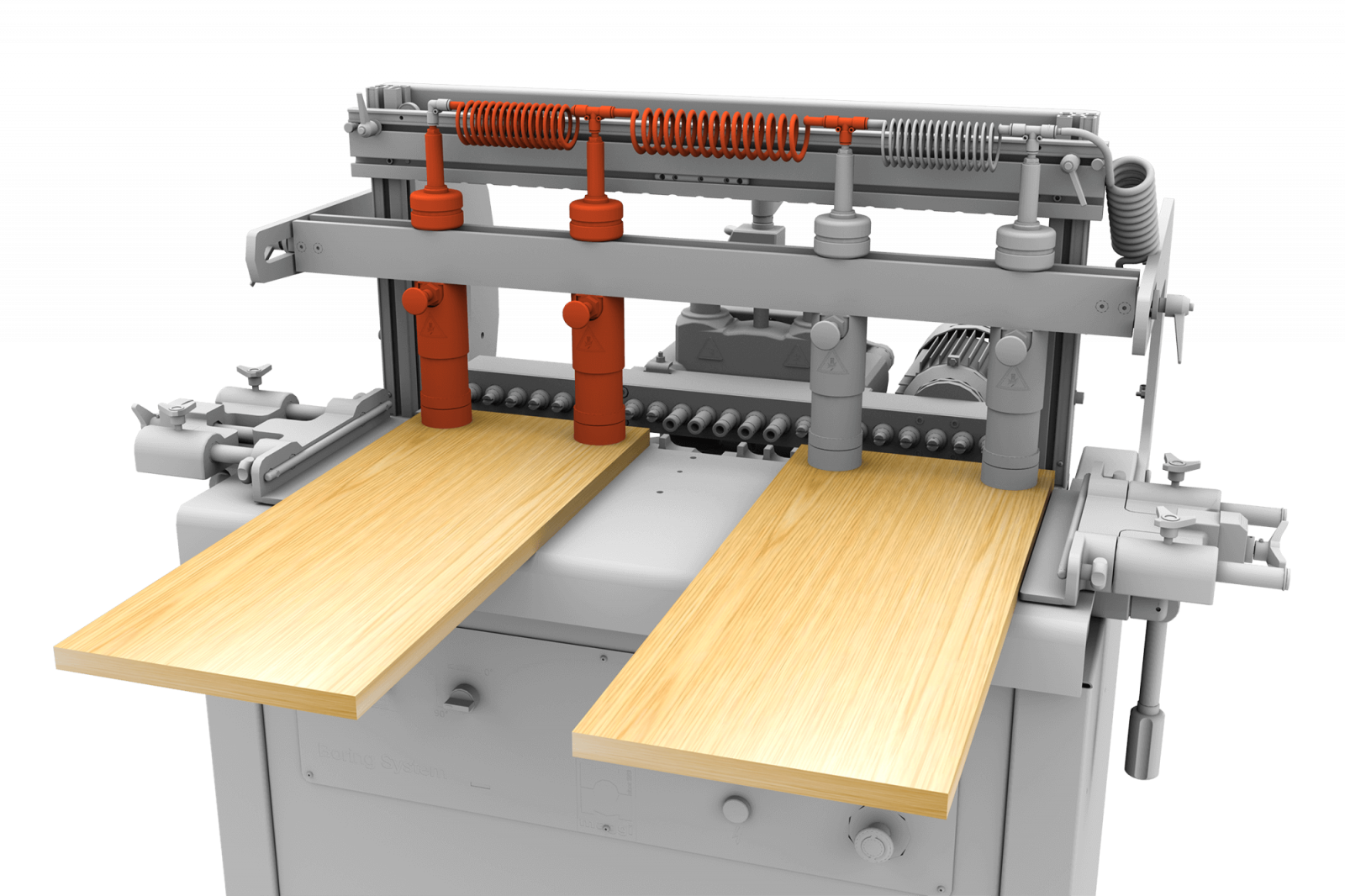

Дополнительные прижимные зажимы
2 доп. зажима. Для увеличения прижимного давления на рабочую панель и, следовательно, ее устойчивости в процессе сверления. Позволяют обрабатывать две небольшие панели одновременно.
CODE: 29971020
Быстрая настройка

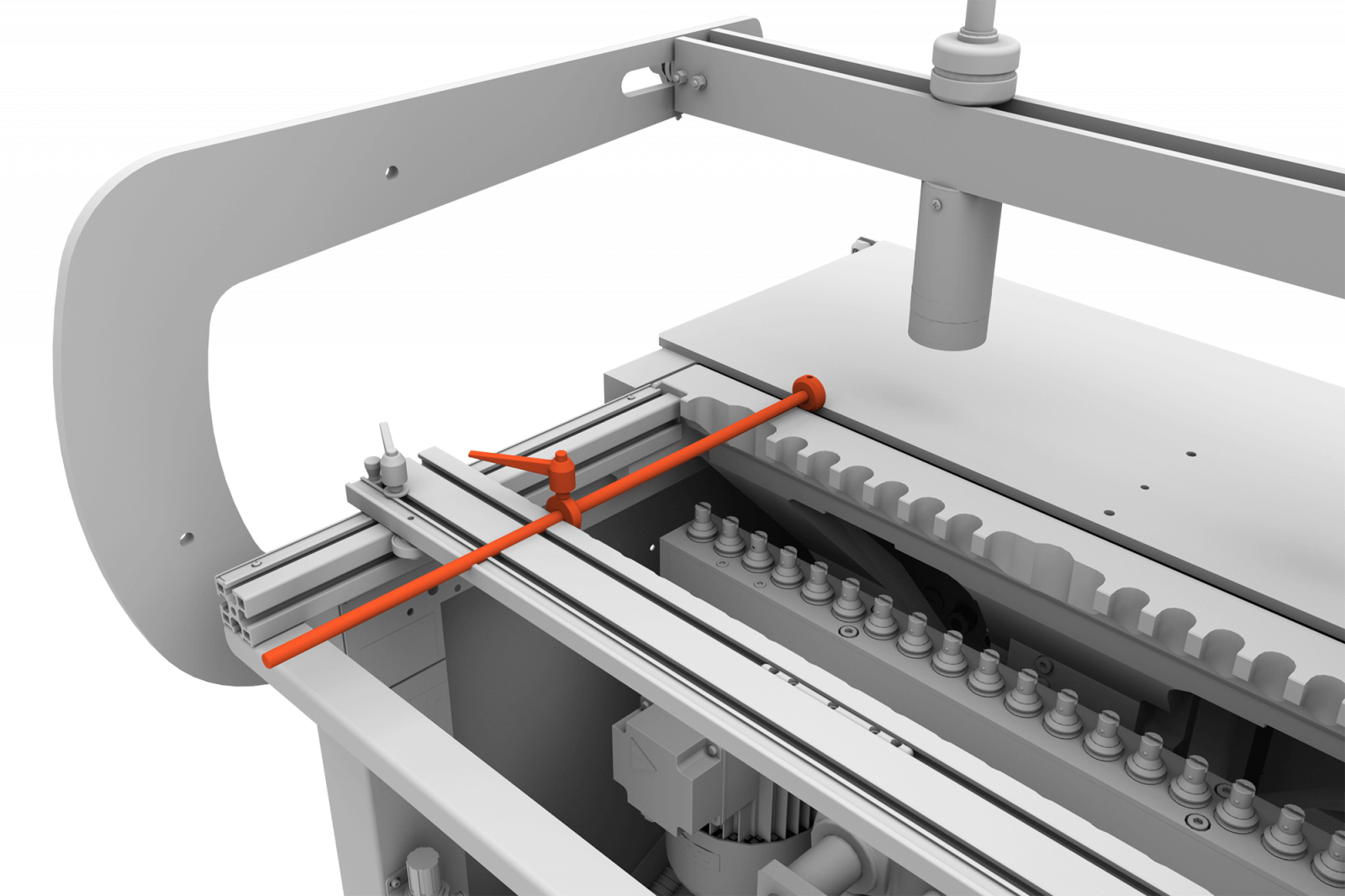

Указатель параллельности заднего ограждения
Указатель параллельности заднего ограждения (500 мм). Для быстрой и точной установки заднего ограждения.
CODE: 26000061
Быстрая настройка

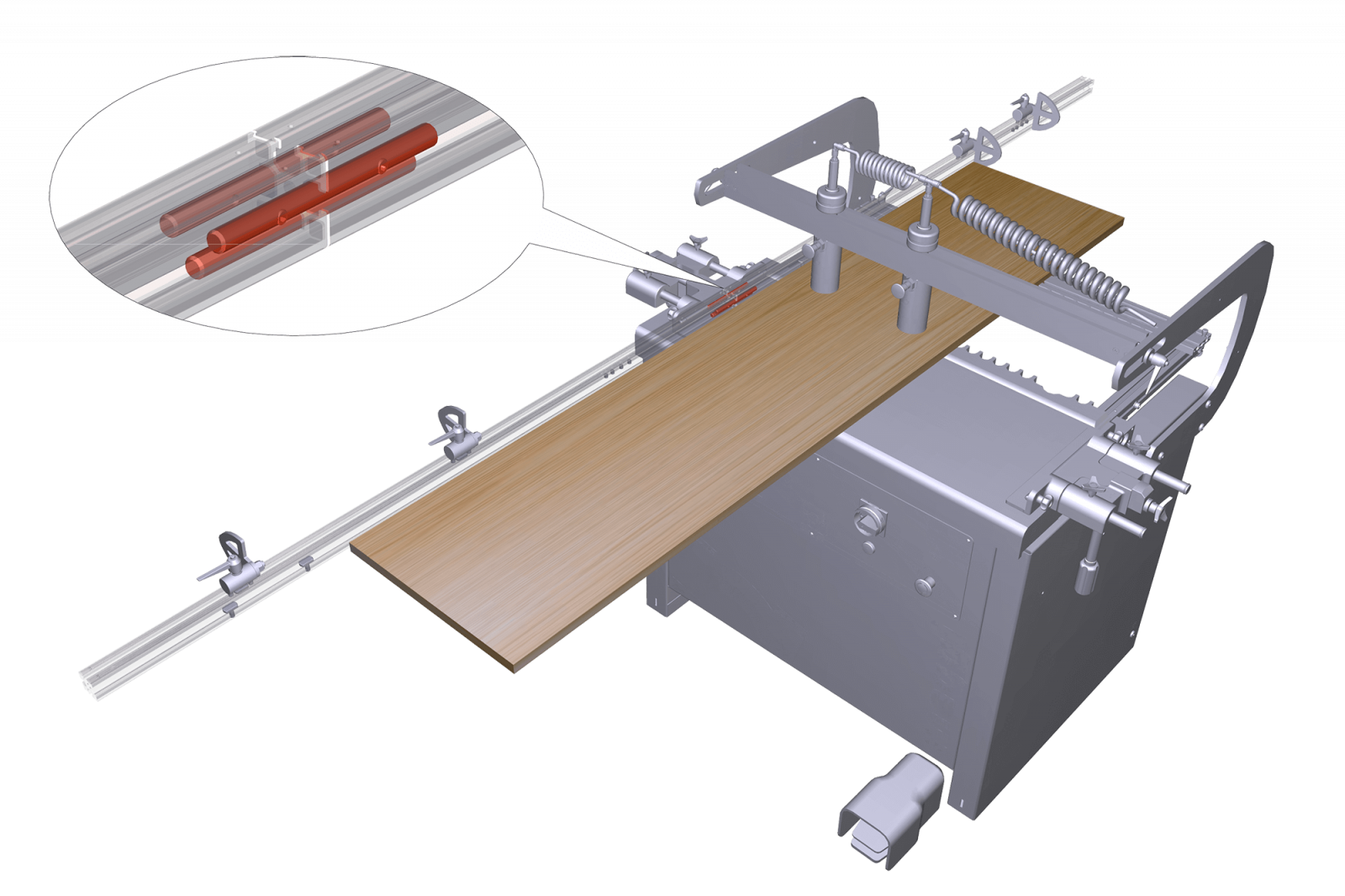

Комплект для соединения ограждений
Комплект для соединения двух алюминиевых ограждений (1500 + 1500 мм). Позволяет получить одно ограждение длиной 3 метра
CODE: 26028820
Быстрое сверление отверстий под петли
Сверлильный агрегат для петель типа "Grass"
Для просверливания трех отверстий для шарниров за один рабочий цикл.
СВЕРЛА В КОМПЛЕКТ НЕ ВХОДЯТ
CODE: 00008395
Быстрое сверление отверстий под петли
Сверлильный агрегат для петель типа "Salice"
Для просверливания трех отверстий для шарниров за один рабочий цикл.
СВЕРЛА В КОМПЛЕКТ НЕ ВХОДЯТ
CODE: 00008391
Быстрое сверление отверстий под петли
Сверлильный агрегат для петель типа "Blum"
Для просверливания трех отверстий для шарниров за один рабочий цикл.
СВЕРЛА В КОМПЛЕКТ НЕ ВХОДЯТ
CODE: 00008392
Быстрое сверление отверстий под петли
Сверлильный агрегат для петель типа "Hettich"
Для просверливания трех отверстий для шарниров за один рабочий цикл.
СВЕРЛА В КОМПЛЕКТ НЕ ВХОДЯТ
CODE: 00008393
Для мебельного соединителя Cabineo
Сверлильный агрегат для соединителей "Cabineo".
Для сверления отверстий для соединителей “Cabineo” в один рабочий цикл используйте сверлильный агрегат, включающий 3 сверла диаметром 15 мм.
CODE: 26845820
Повысьте точность рабочего процесса
Набор инструментов из 3 сверл для петель
Рекомендуемый набор сверл для сверлильного агрегата для петель, состоящий из 2-х левосторонних сверл 8 мм диаметром и одного правостороннего сверла 35 мм диаметром
CODE: 26845821
Рекомендуемые инструменты
Рекомендуемый набор сверл
Выбор сверл от наших технических специалистов для профессионального подхода
CODE: 26054750
Эргономика
Комплект из 2 подставок для боковых ограждений
Чтобы боковые ограждения всегда были под рукой
CODE: 26000012
Быстрая настройка

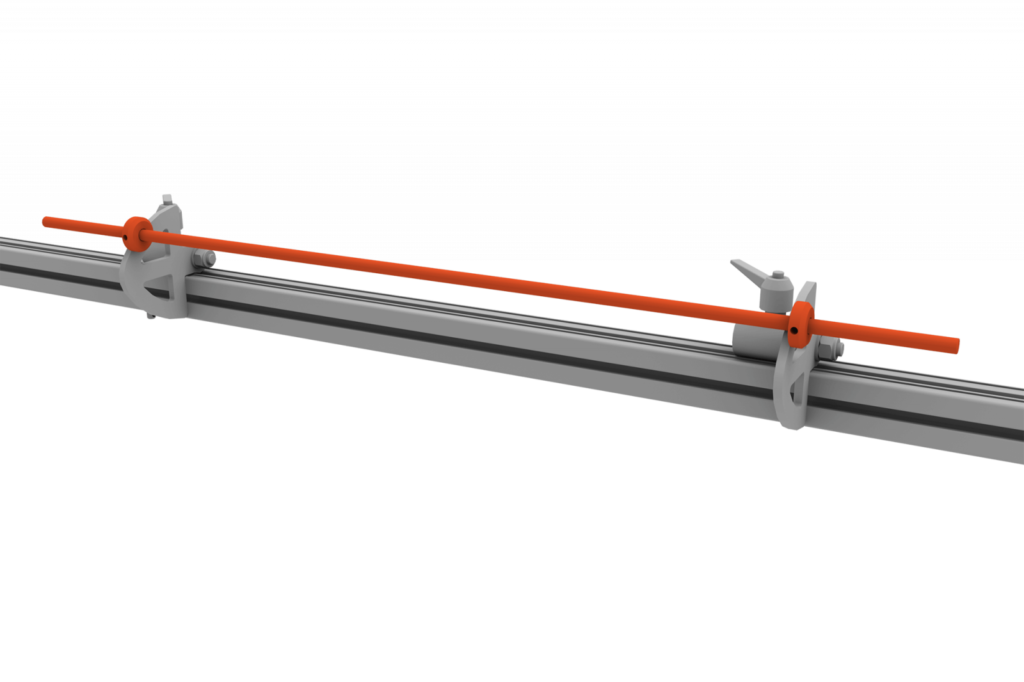

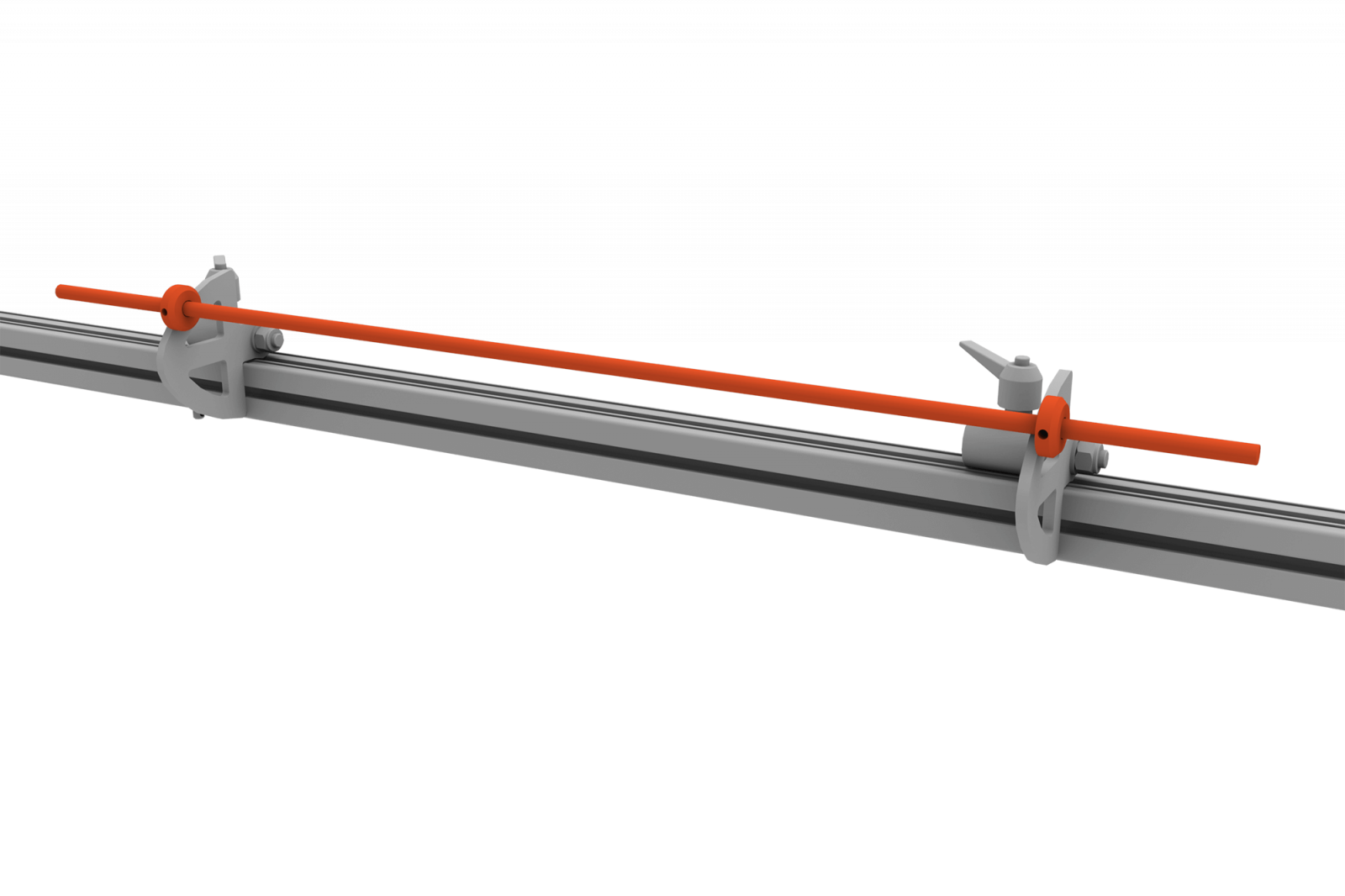

Шаблон для установки ограничителей
Для быстрой и точной регулировки направляющих упоров вдоль ограждения при выполнении одного процесса сверления
Шаблон для быстрой установки направляющих упоров вдоль ограждения (896 мм)
CODE: 26001059
Улучшите комфорт.

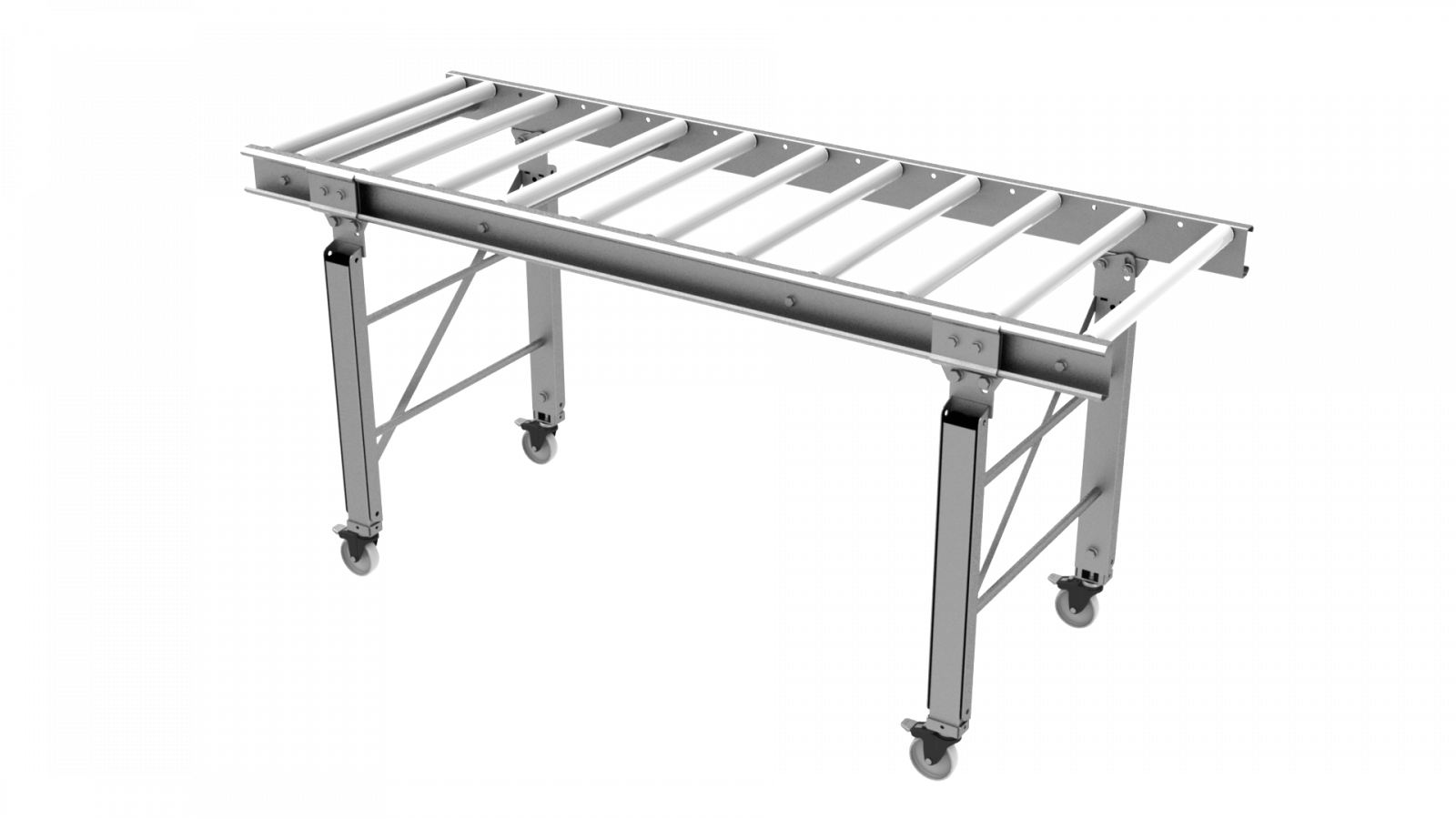

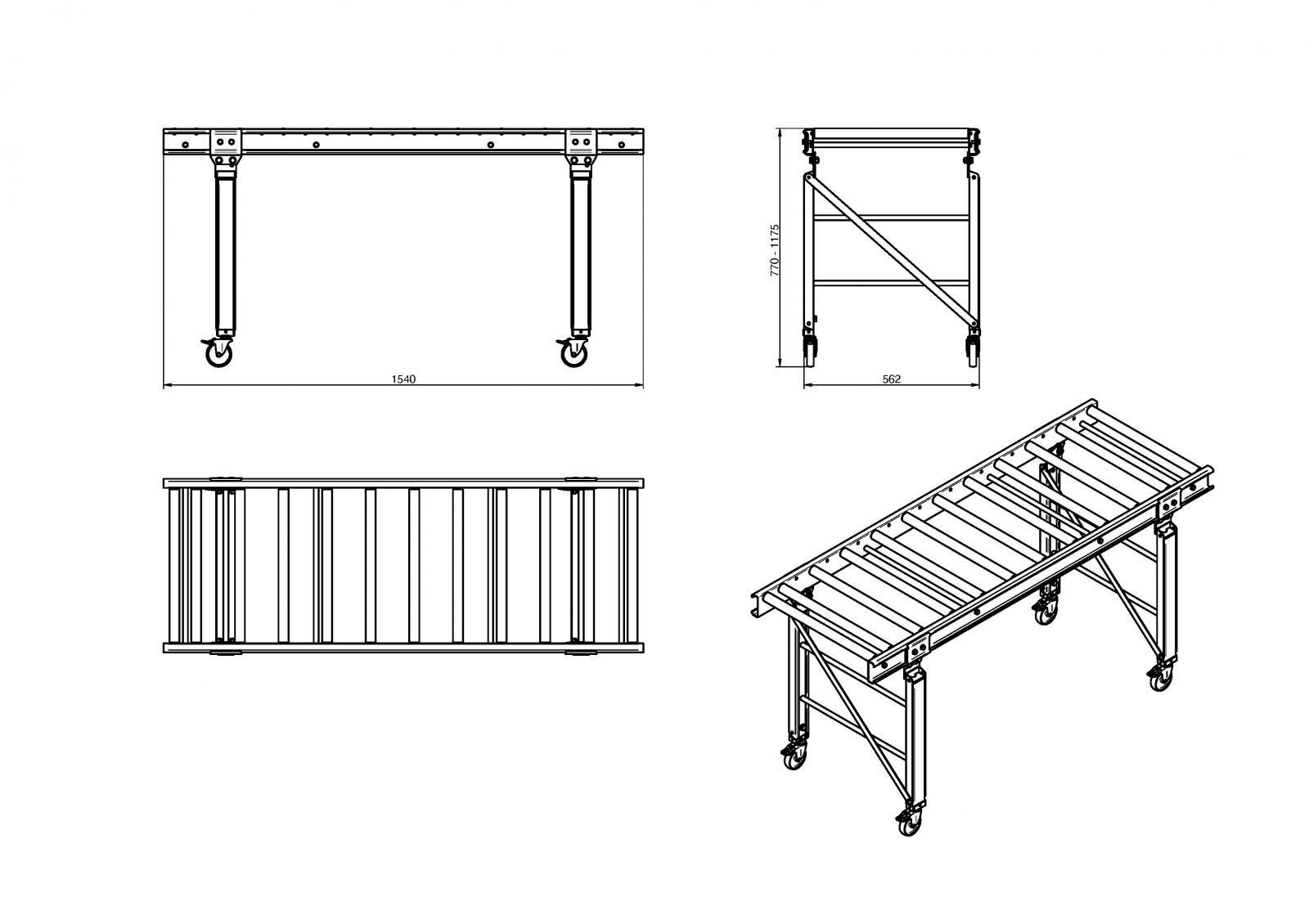

Независимый роликовый стол холостого хода
Роликовый стол для холостого хода 500 x 1500 мм и 562×1540 мм (включая раму), регулируемая высота от 770 до 1,175 мм, макс. производительность 45 кг/м. Устанавливается с обеих сторон машины для работы с крупногабаритными панелями
CODE: 27304100
Специальные напряжения
Однофазный двигатель
Чтобы машина работала в небольших мастерских ручной работы, имеющих электрическую систему, работающую на 220 вольт
CODE:
Специальные напряжения
Стандарты "CSA"
Электрические стандарты в соответствии с канадскими правилами электропроводки
CODE:
Эргономика

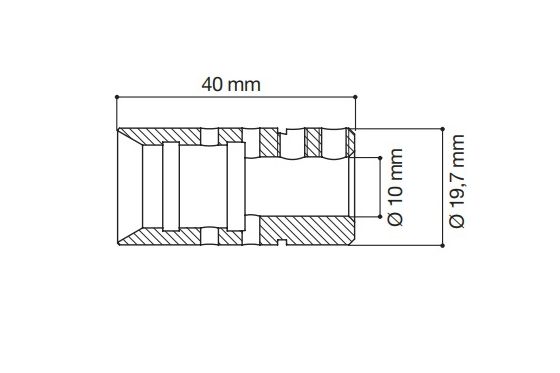

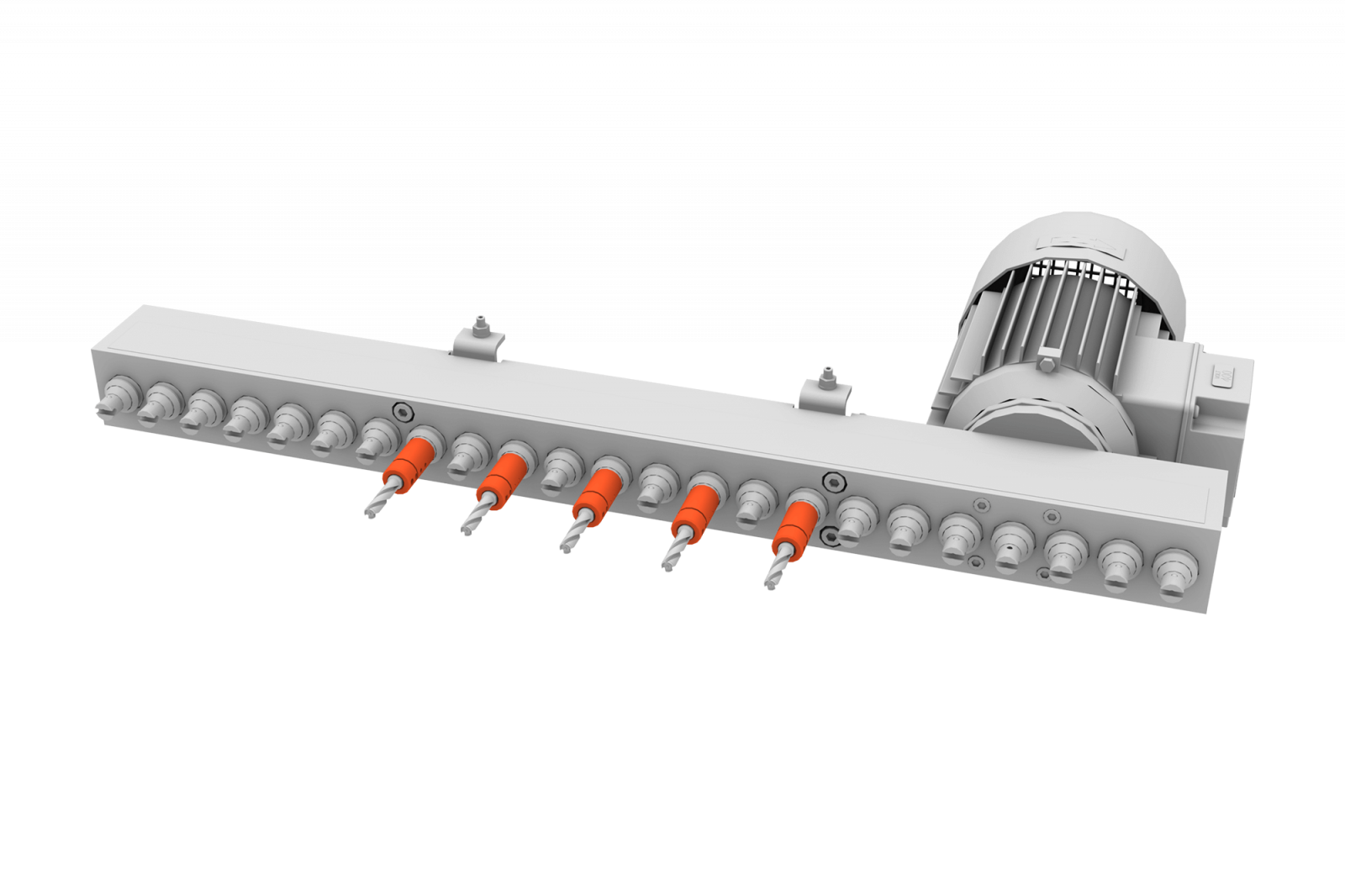

Быстросменная втулка / патрон
Используя эти быстросменные держатели инструментов, вы можете установить свои сверла на расточную головку всего “одним щелчком мыши”.
CODE: 36000061
